5.3 Collegamento delle linee di comando della morsettiera di
trasmissione
La maggior parte delle linee di comando, da collegare tra gli armadi elettrici, sono allacciate alle
morsettiere di trasmissione tramite connettori. Le morsettiere di trasmissione si trovano nell'armadio
CA, sulla piastra di montaggio rivolta verso l'armadio dell'inverter. I fasci dei cavi da connettere sono
provvisti di diciture di destinazione.

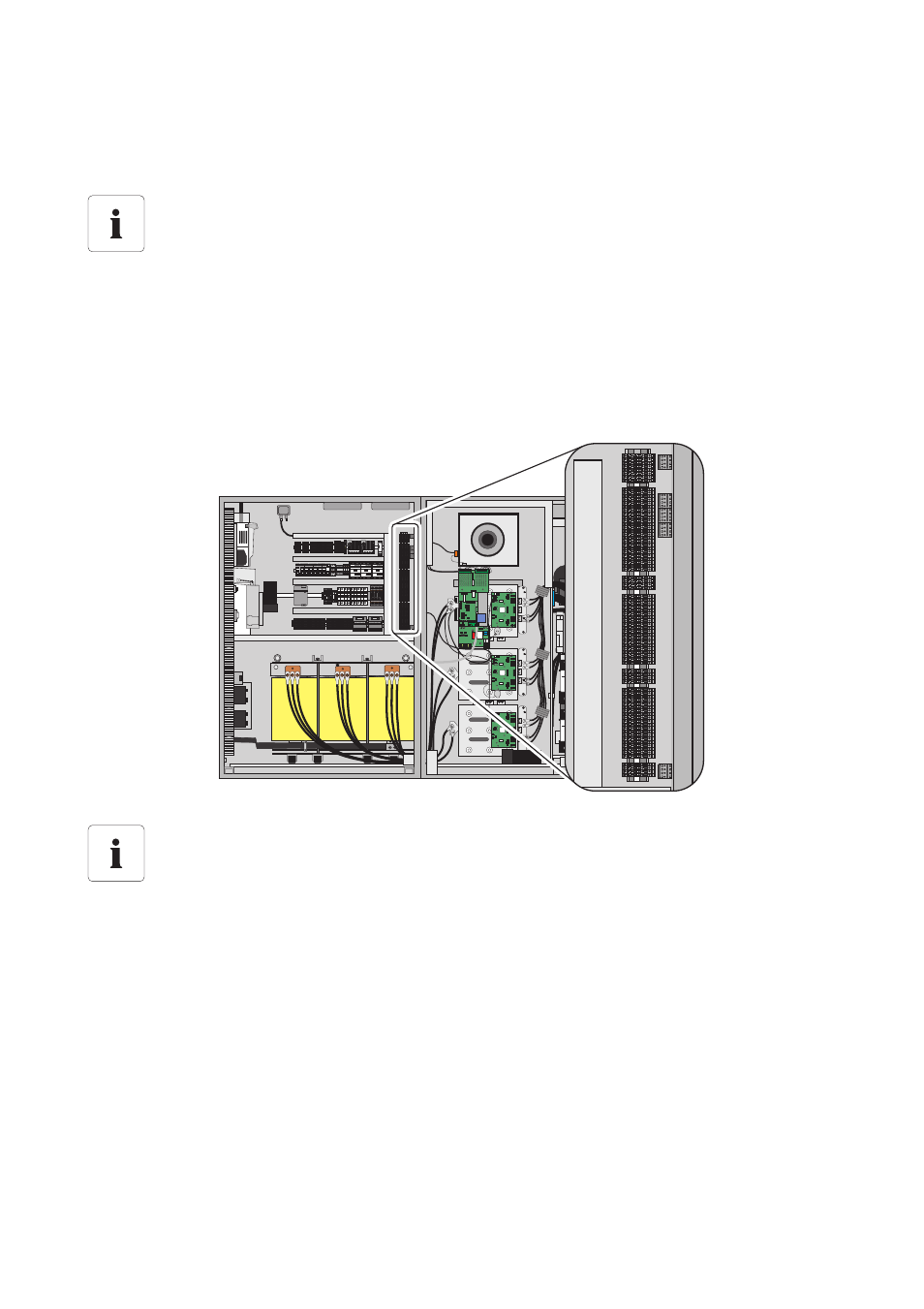

Esempio di morsettiere di trasmissione tra gli armadi elettrici di Sunny Central
Verifica del cablaggio
Nel collegare le linee di comando rispettare l'esatta sequenza e il corretto colore dei fili. I
connettori sono numerati.
Posizione delle morsettiere di trasmissione
Stabilire l'esatta posizione delle morsettiere di trasmissione sulla base identificativo
componenti (id. comp.) e dello schema elettrico in dotazione.
