SMA Solar Technology AG Collegamenti esterni
Istruzioni per l’installazione SCxxxHE-IIT104432 77
6.6.1 Collegamento dei cavi CC alla barra collettrice
1. Rimuovere il pannello scorrevole stretto nella parte posteriore dell'armadio CC.
2. Incollare il nastro di tenuta al telaio posteriore del fondo.
3. Tirare i cavi CC all'interno dell'armadio e regolarne la lunghezza fino alle barre collettrici.
4. Per scaricare la trazione dei cavi fissarli sulla canalina con serracavi.
5. Incollare il nastro di tenuta sui lati frontali del pannello scorrevole stretto.
6. Inserire il pannello scorrevole stretto addosso ai cavi CC montati.
7. Chiudere a tenuta eventuali spazi dell'ingresso del cavo con schiuma poliuretanica.

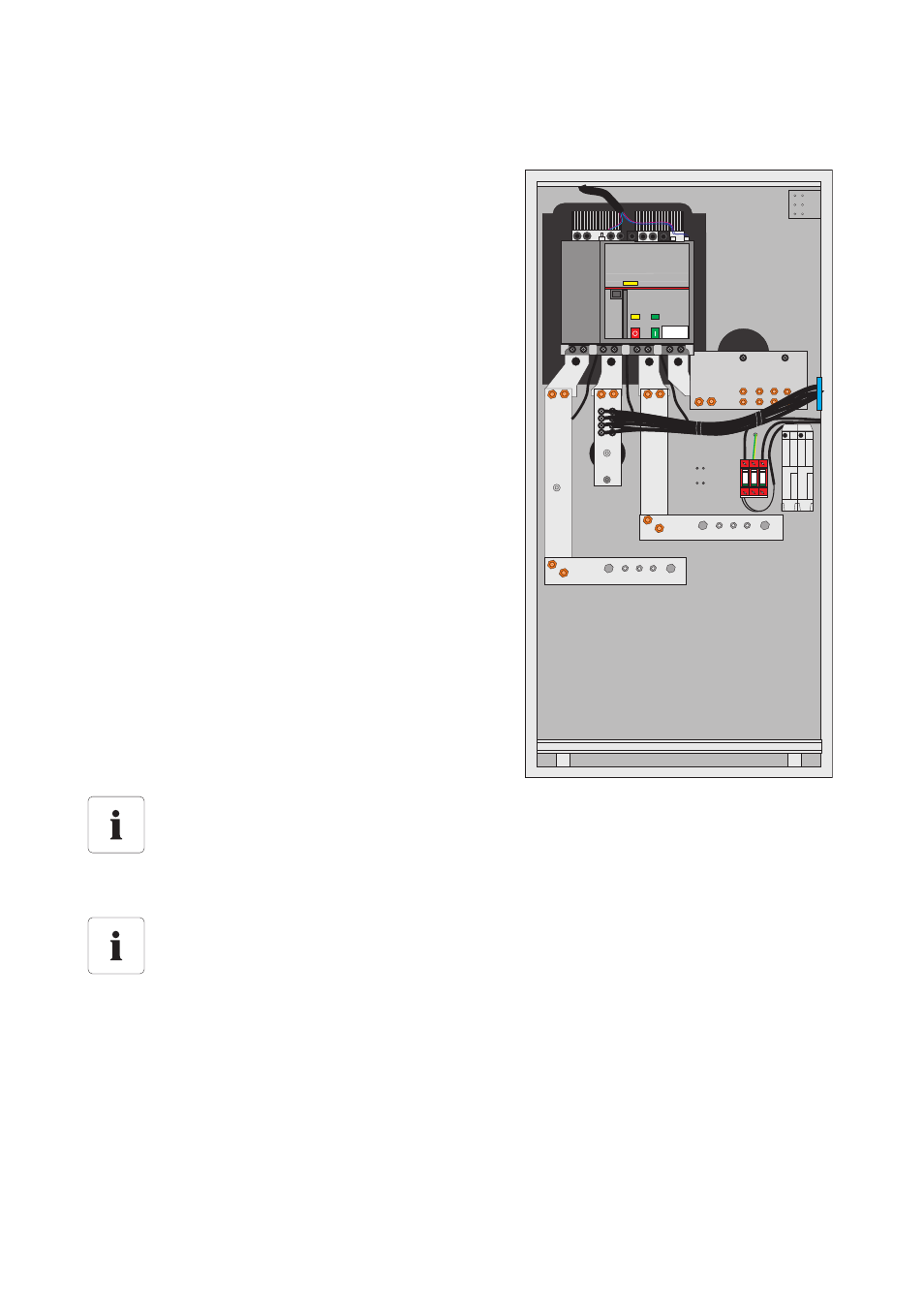

L'introduzione delle linee avviene attraverso lo zoccolo e
il fondo dell'armadio CC. I cavi CC possono essere
collegati in 3 punti di collegamento con la barra
collettrice CC. È possibile collegare un totale di 6 cavi da
300 mm
2
per potenziale alle barre collettrici.
Materiale di fissaggio per il collegamento
Il materiale di fissaggio è montato in fabbrica sulla barra. Il collegamento alla barra
avviene con un capocorda ad anello M12. Questo deve essere messo a disposizione da
parte del committente.
Collegamento dei capocorda alla barra collettrice CC
Collegare i capocorda alla barra collettrice CC non sovrapposti, ma anteriormente e
posteriormente.
L-
L+ L+ L- L-
L+
