SMA Solar Technology AG Collegamenti esterni
Istruzioni per l’installazione SCxxxHE-IIT104432 73
Manipolazione morsetti di collegamento alimentazione autonoma

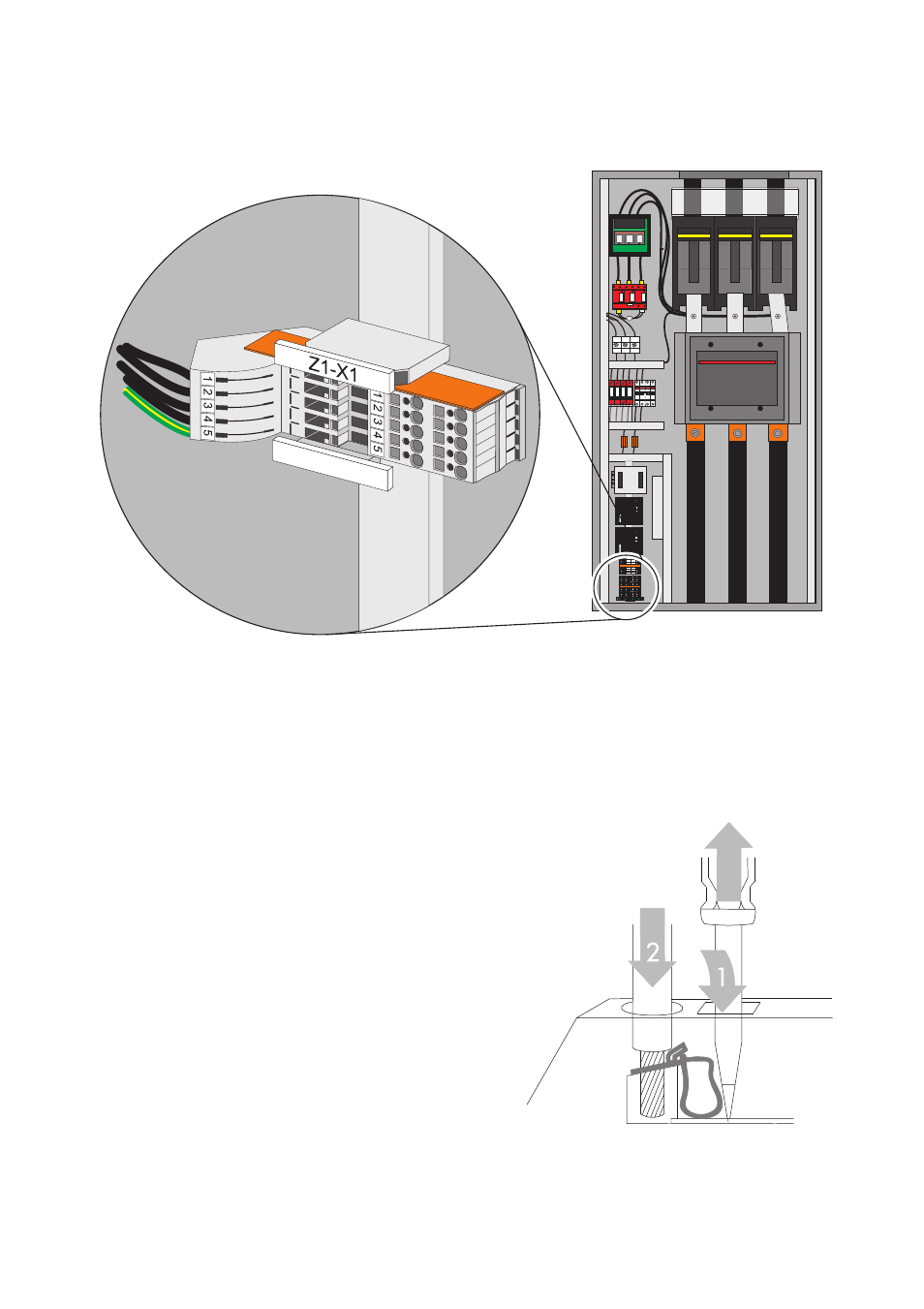

Nel grafico seguente è riportata la manipolazione dei morsetti per il collegamento delle linee esterne
alla morsettiera per il collegamento della tensione di comando. Come morsetti di collegamento si è
ricorso qui a morsetti a molla esenti da manutenzione, azionabili con un cacciavite di dimensione
corrispondente.
Collegare l'alimentazione autonoma ai morsetti di comando in modalità trifase.
Manipolazione morsetti di collegamento (fonte: WAGO)
3
