SMA Solar Technology AG Collegamenti esterni
Istruzioni per l’installazione SCxxxHE-IIT104432 59
6. Montare la copertura in plexiglas e il pannello scorrevole anteriore, vedere 6.2.1 ”Smontaggio
e montaggio della copertura in plexiglas e del pannello scorrevole” (Pagina 55).
7. Collegare dall'esterno i cavi CA alle guide in rame.
6.2.3 Procedura con la versione 13/1
1. Rimuovere la copertura in plexiglas e il pannello scorrevole anteriore, vedere
6.2.1 ”Smontaggio e montaggio della copertura in plexiglas e del pannello scorrevole”
(Pagina 55).

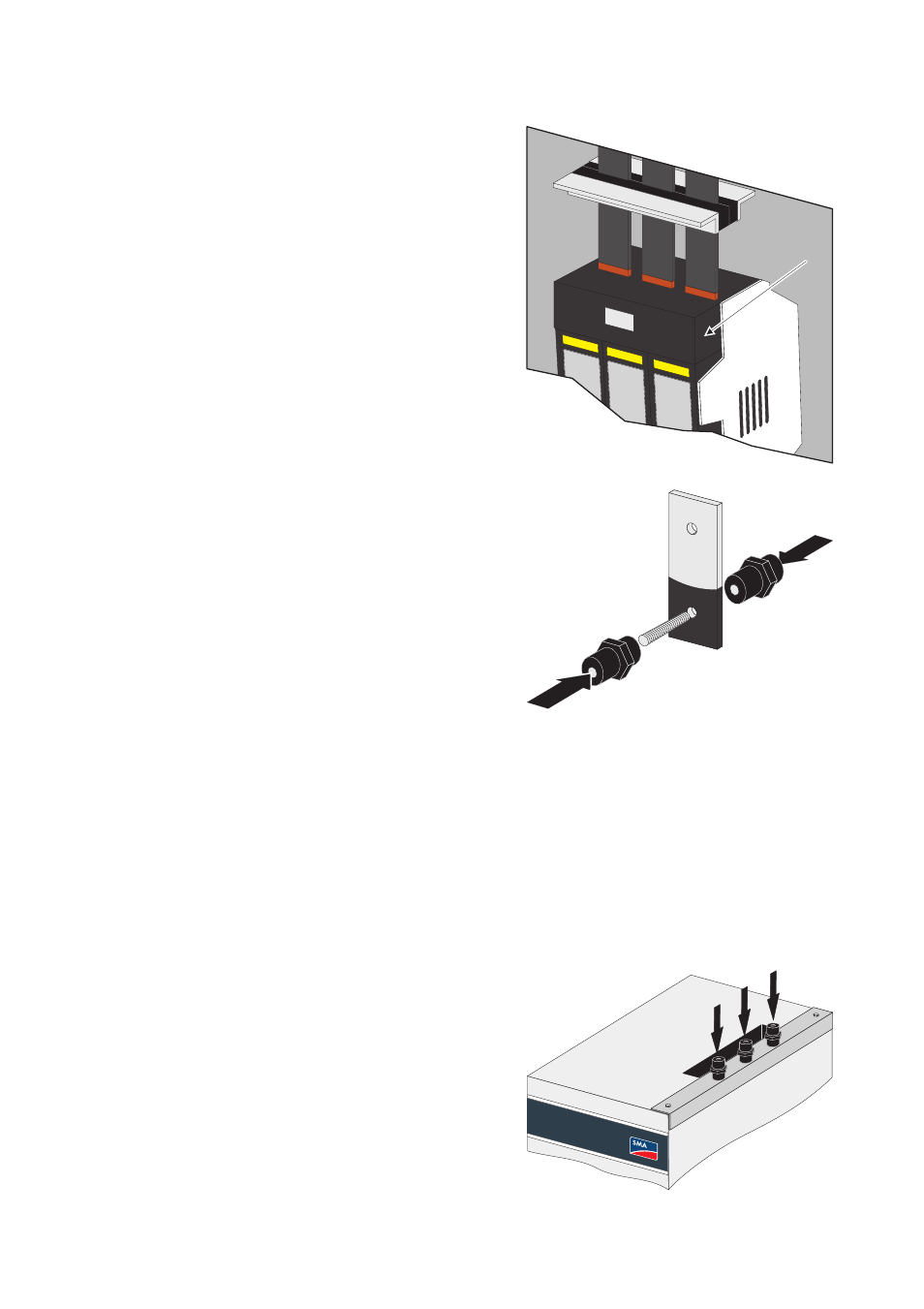

4. Collegare le guide in rame al sezionatore di carico
di sicurezza (E) nell'armadio CA.
5. Montare le guide in rame sugli isolatori. Avvitare al
riguardo i perni filettati forniti in dotazione negli
isolatori non ancora utilizzati e avvitarli agli altri
isolatori attraverso le guide in rame. I due isolatori
agiscono così da controdado.
2. Montare i tre isolatori accanto all'apertura nel tetto
dell'armadio elettrico per le guide in rame.
E
