SMA Solar Technology AG Il Wireless-Set485-01
Istruzioni per l’installazione WirelessSet485-IIT091511 9

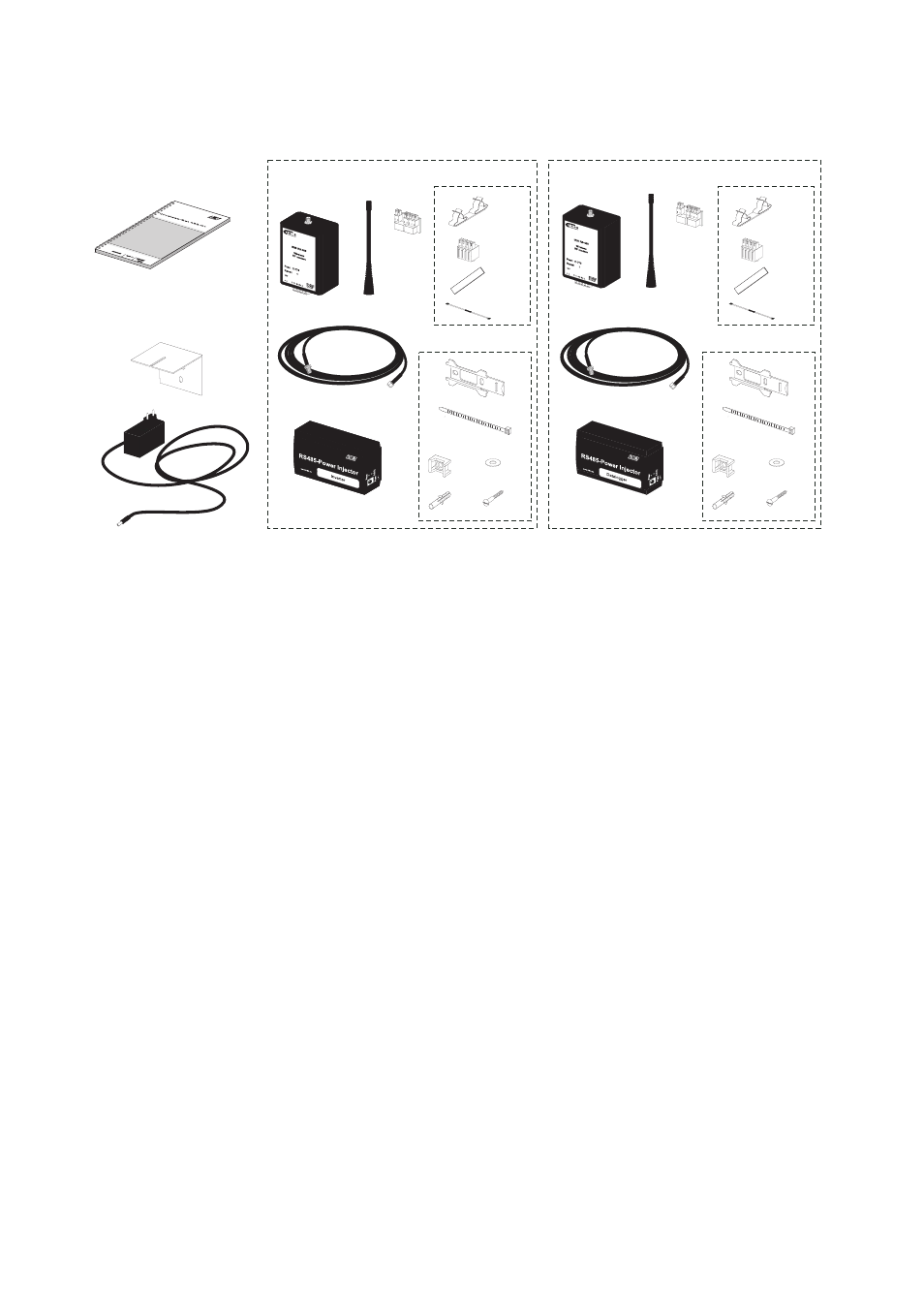

3.3 Incluso nella fornitura
A 1 Istruzioni per l’installazione
B 2 supporti angolari per antenne
( 1 pz. risp. per il lato inverter e il lato apparecchi di comunicazione)
C 2 alimentatori a spina (90-264 V AC, 12 V DC, 10 W)
(1 pz. risp. per il lato inverter e il lato apparecchi di comunicazione)
Lato inverter
Lato apparecchi di comunicazione
D 1 modem IRIS RS 485 Wireless RF
(modulo radio)
D 1 modem IRIS RS 485 Wireless RF
(modulo radio)
E 1 adattatore spina 485IRISADAP-01 E 1 adattatore spina 485IRISADAP-01
F 1 antenna F 1 antenna
G 1 cavo per antenna 3 m G 1 cavo per antenna 3 m
H 1 Power Injector RS485 -02 (“Inverter”) I 1 Power Injector RS485-01 (“Datalogger”)
J 1 morsetto schermato bipolare J 1 morsetto schermato bipolare
K 4 connettori a 4 poli K 4 connettori a 4 poli
L 2 fogli di rame autoadesivi L 2 fogli di rame autoadesivi
M 1 resistenza terminale 120 Ohm M 1 resistenza terminale 120 Ohm
N 1 supporto da parete per il Power Injector
RS485
N 1 supporto da parete per il Power Injector
RS485
O 2 fascette fermacavi O 2 fascette fermacavi
P 2 attacchi a vite P 2 attacchi a vite
Q 2 rondelle V2A Q 2 rondelle V2A
R 6 tasselli S6 R 6 tasselli S6
S 6 viti 4 x 35 mm V2A S 6 viti 4 x 35 mm V2A
A
B
C
D
E
F
G
H
J
D
E
F
G
I
J
K K
L L
M M
N
N
O
O
P
P Q Q
R R
S S
Lato inverter Lato apparecchi di comunicazione
