Il Wireless-Set485-01 SMA Solar Technology AG
8 WirelessSet485-IIT091511 Istruzioni per l’installazione
3 Il Wireless-Set485-01
3.1 Possibilità d'impiego
Il Wireless-Set485-01 consente di ampliare via onde radio il bus di comunicazione RS485 del
proprio impianto FV. La tratta radio è da considerarsi sostitutiva del cavo e realizza un collegamento
punto a punto. SMA distingue il lato apparecchio di comunicazione dal lato inverter. Sul lato
apparecchi di comunicazione si trova la centrale di comunicazione (Sunny WebBox, Sunny Boy
Control) nonché eventualmente altri utenti bus. Sul lato inverter è possibile allacciare tutti gli altri utenti
bus. Gli utenti bus sono, ad es., l’inverter o il Sunny SensorBox.
3.2 Panoramica delle funzioni
• Topologia della rete radio:
– Collegamento punto a punto
– Il collegamento di altre parti dell’impianto è possibile tramite tratte radio separate.
(sistema integrativo Wireless-Set485-02)
– non è consentito il collegamento in serie di più tratte radio
• Max. portata all’aperto 500 m
• Frequenza di trasmissione compresa tra 433,05 MHz e 434,79 MHz
• Alimentazione elettrica rispettivamente tramite Power Injector RS485 e alimentatore a spina

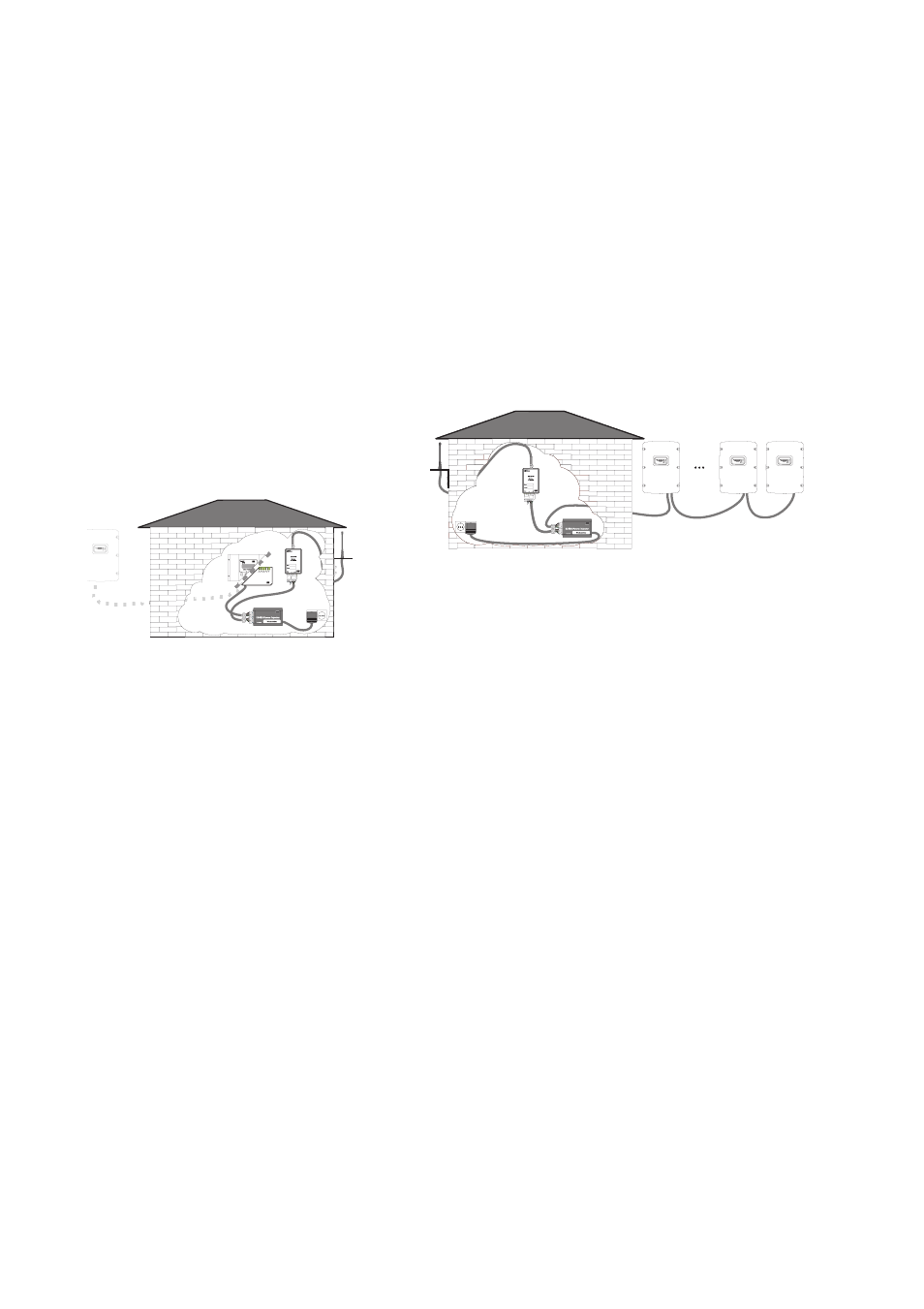

Lato inverter
Lato apparecchi di comunicazione
