SMA Solar Technology AG Montaggio
Istruzioni per l’installazione WirelessSet485-IIT091511 13
4.2 Istruzioni di montaggio
Montare e cablare prima tutti gli apparecchi sul lato inverter, poi sul lato apparecchi di
comunicazione. (vedi 3.1 "Possibilità d'impiego" (Pagina 8)). Per il montaggio sono forniti in
dotazione i rispettivi kit di montaggio pronti.
L’installazione del lato inverter e del lato apparecchi di comunicazione si articola nelle seguenti fasi:
• Montaggio del supporto angolare dell’antenna e dell’antenna
• Montaggio del modulo radio
• Montaggio del Power Injector RS485
• Effettuare il collegamento elettrico degli apparecchi, vedi il capitolo 5 "Collegamento elettrico"
(Pagina 16).

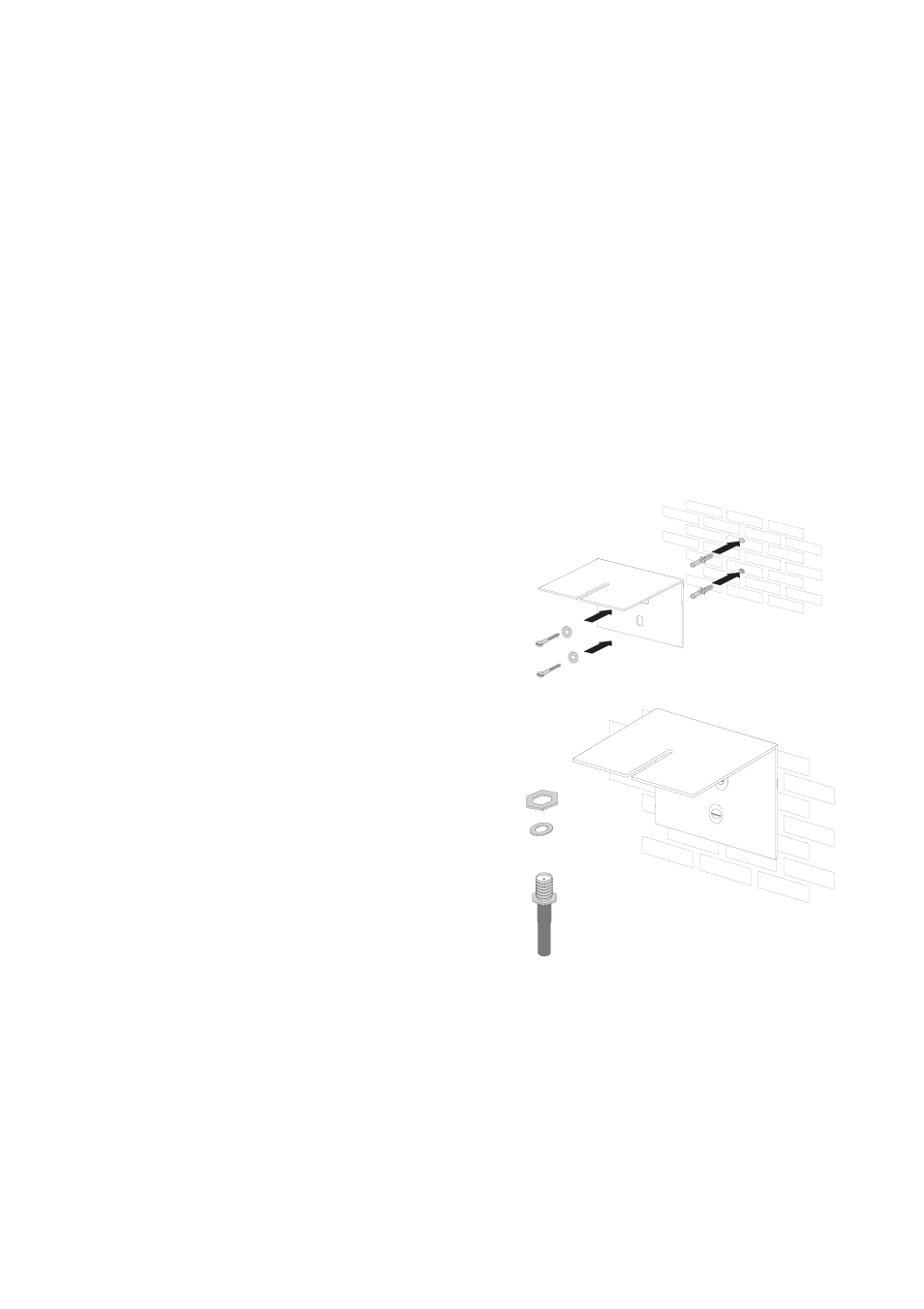

4.2.1 Montaggio del supporto angolare dell’antenna e dell’antenna
1. Mantenere il supporto angolare dell’antenna
verticalmente contro la parete e segnare due fori.
2. Praticare i fori (diametro: 6 mm) nella posizione
segnata e inserire i tasselli.
3. Fissare il supporto angolare alla parete con
l’ausilio di 2 viti e delle rondelle (vedi figura A).
4. Fissare il cavo dell’antenna al supporto angolare
(vedi figura B).
A
B
