SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione WirelessSet485-IIT091511 19
Inverter

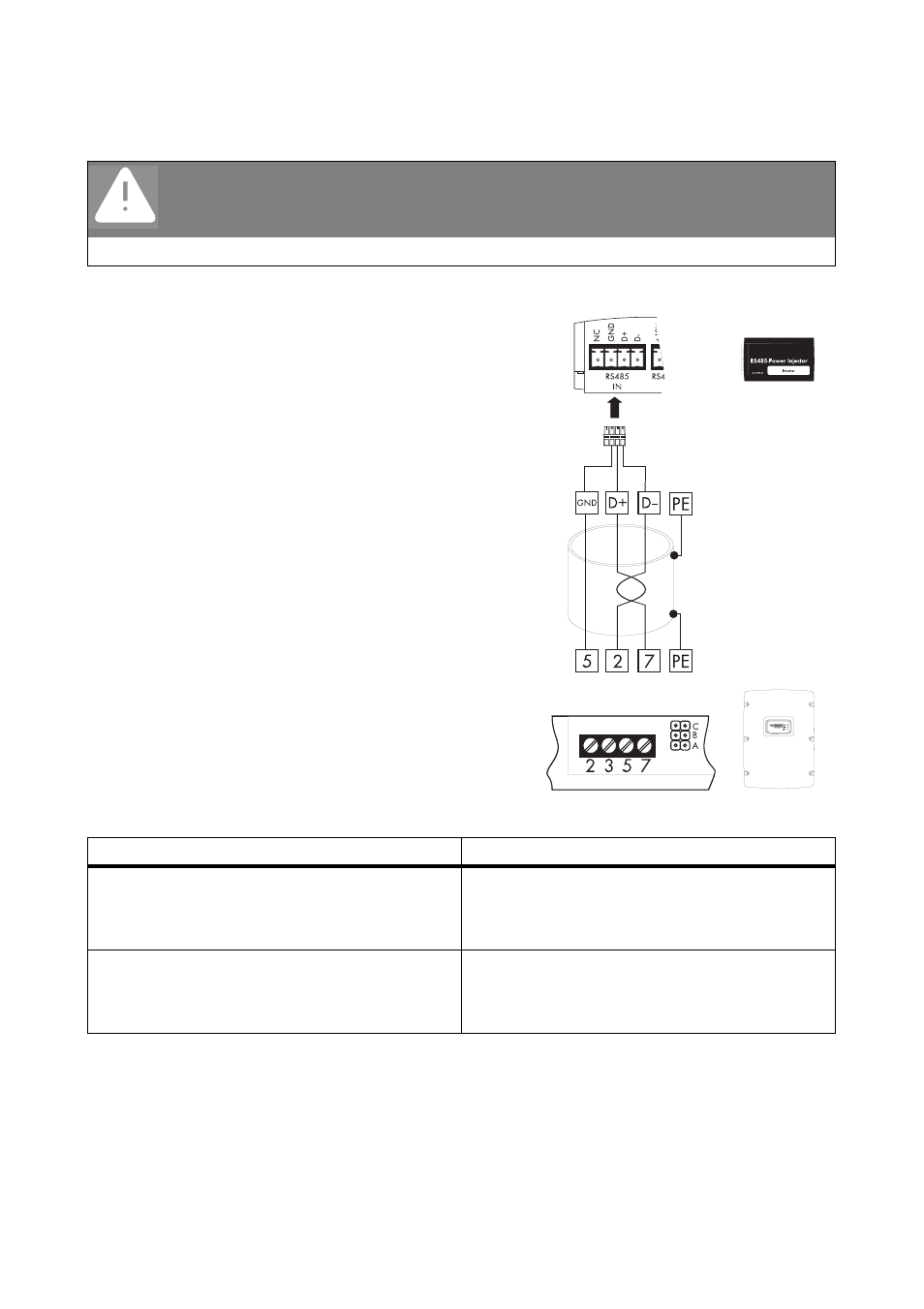

6. Collegare tre fili ai morsetti di collegamento
dell’inverter (vedi A). Il collegamento può essere
diverso da un’unità all’altra e deve essere desunto
dalla rispettiva documentazione relativa al Piggy-
Back o al modulo.
7. Eseguire la terminazione sull’inverter:
Il Power Injector RS485 è collegato all’inverter.
PERICOLO!
Pericolo di morte per scossa elettrica all'apertura dell'inverter.
• Aprire l'inverter, come descritto nella documentazione dell'inverter.
Se... Allora…
Inverter al centro del bus di comunicazione
RS485 - Non impostare la terminazione (Jumper A).
- Non impostare la polarizzazione del segnale
(Jumper B e C).
Inverter all’estremità del bus di comunicazione
RS485 - Impostare la terminazione (Jumper A).
- Non impostare la polarizzazione del segnale
(Jumper B e C).
A
