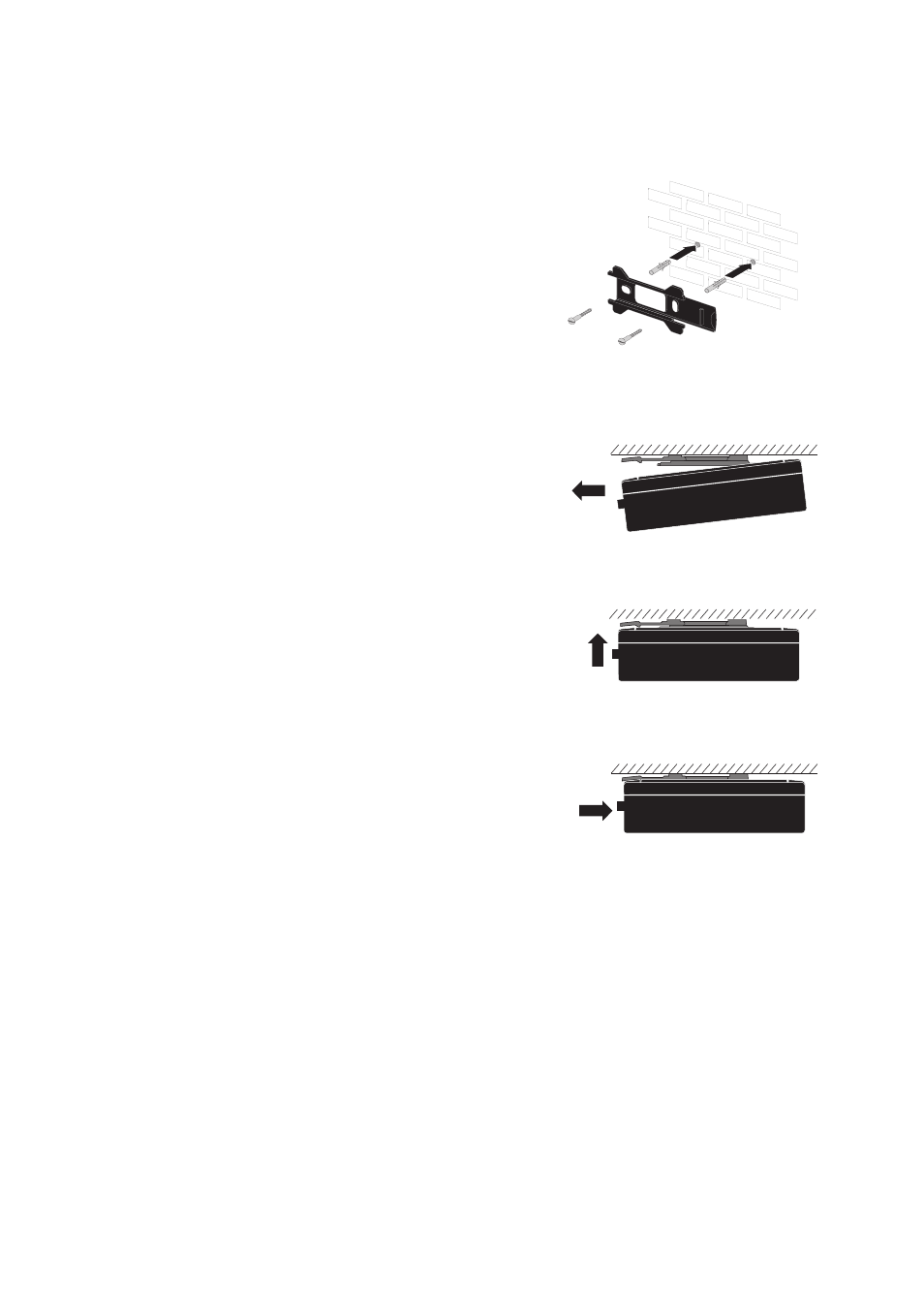

4.2.3 Montaggio del Power Injector RS485
1. Mantenere il supporto del Power Injector RS485
contro la parete e segnare due fori.
2. Praticare i fori (diametro: 6 mm) nella posizione
segnata e inserire i tasselli in dotazione.
3. Fissare il supporto da parete mediante 2 viti.
4. Inserire il Power Injector RS485 da destra sul
supporto da parete.
5. Premere il Power Injector RS485 contro la parete.
6. Spostare il Power Injector RS485 verso destra
finché la leva non scatta in posizione.
Il montaggio del Power Injector RS485 è completato.
