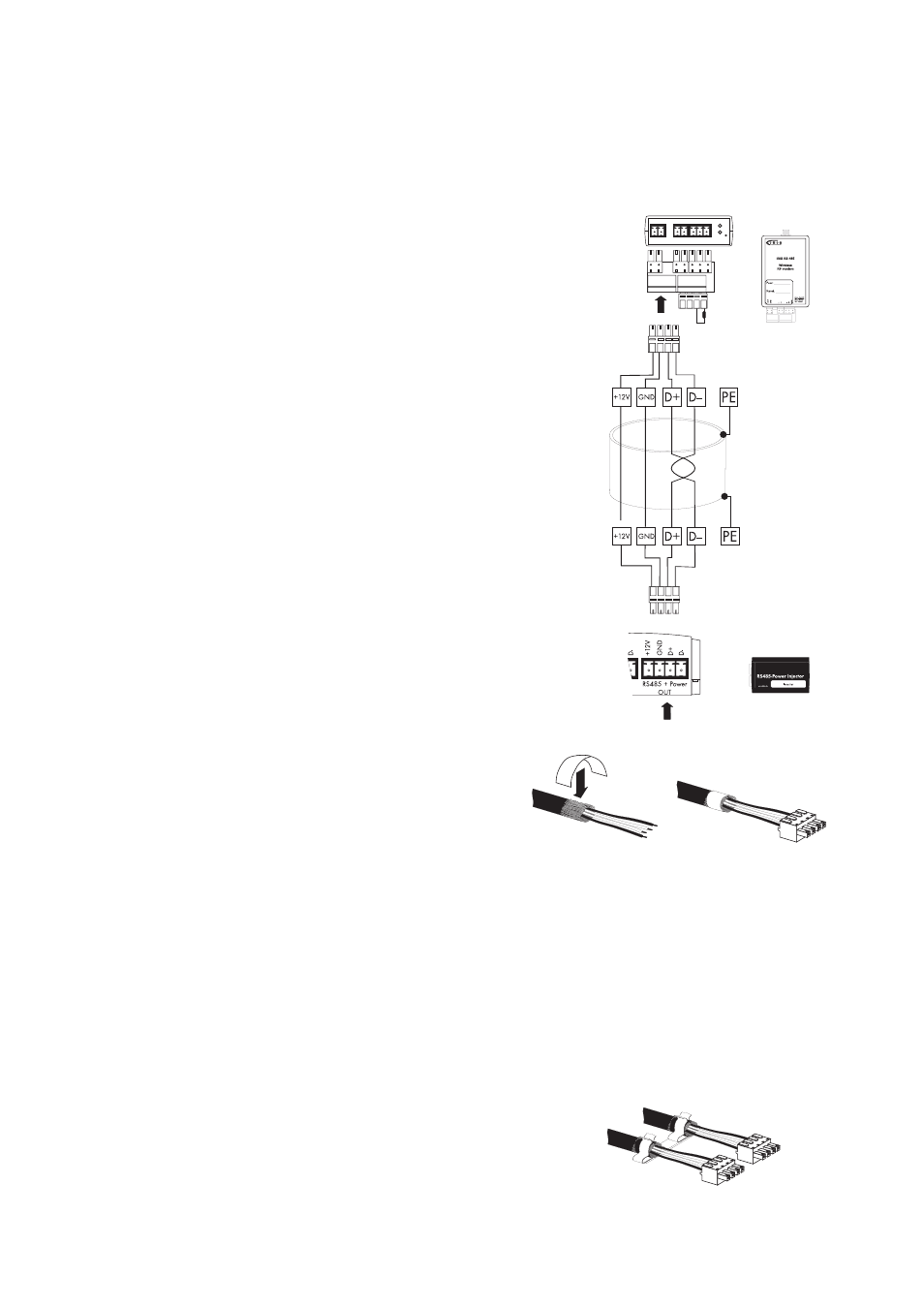

5.4.4 Collegamento del modulo radio al Power Injector RS485
Modulo radio
1. All’estremità del cavo di comunicazione sul lato
modulo radio rimuovere circa 4 cm di guaina
protettiva.
2. Accorciare completamente la schermatura.
3. Collegare i fili ai morsetti (Data+, Data--, GND,
+12V) del connettore per il modulo radio.
4. Annotare il morsetto di collegamento e il colore dei
fili:
Data+ _____________________
Data-- _____________________
GND _____________________
+12V _____________________
5. Inserire il connettore nel modulo radio, come
illustrato nella figura (A).
6. Inserire il connettore di terminazione nel modulo
radio, come illustrato nella figura (B).
Power Injector RS485
7. All’estremità del cavo di comunicazione, sul lato
del Power Injector RS485, rimuovere circa 4 cm di
guaina protettiva.
8. Accorciare la schermatura a 1,5 cm, piegarla
all’indietro e rivestirla con una plastica adesiva
conduttrice.
9. Collegare i fili ai morsetti (Data+, Data--, GND, +12V) del connettore per il Power Injector
RS485. Data+ e Data-- devono essere una coppia di fili intrecciati (vedi punto 4).
10. Inserire il connettore sull’uscita del Power Injector RS485 (OUT).
Il modulo radio è collegato al Power Injector RS485.
5.4.5 Installazione del morsetto schermato
Inserire la schermatura, rivestita con materiale adesivo,
dei due cavi del Power Injector RS485 nel morsetto
schermato.
B A
