6.3 Montaggio
Montare il Wireless-Set485-02 come descritto nel capitolo 4 "Montaggio" (Pagina 12).
6.4 Collegamento elettrico del Wireless-Set 485-02
Cablare prima tutti gli apparecchi sul lato inverter, poi sul lato apparecchi di comunicazione. Il lato
inverter deve essere cablato analogamente al lato inverter del Wireless-Set485-01 (vedi capitolo
5.2 ). Sul lato apparecchi di comunicazione, il modulo radio nel Wireless-Set485-02 viene collegato
direttamente al modulo radio del Wireless-Set485-01. Le seguenti operazioni sono da effettuare sul
rispettivo lato:

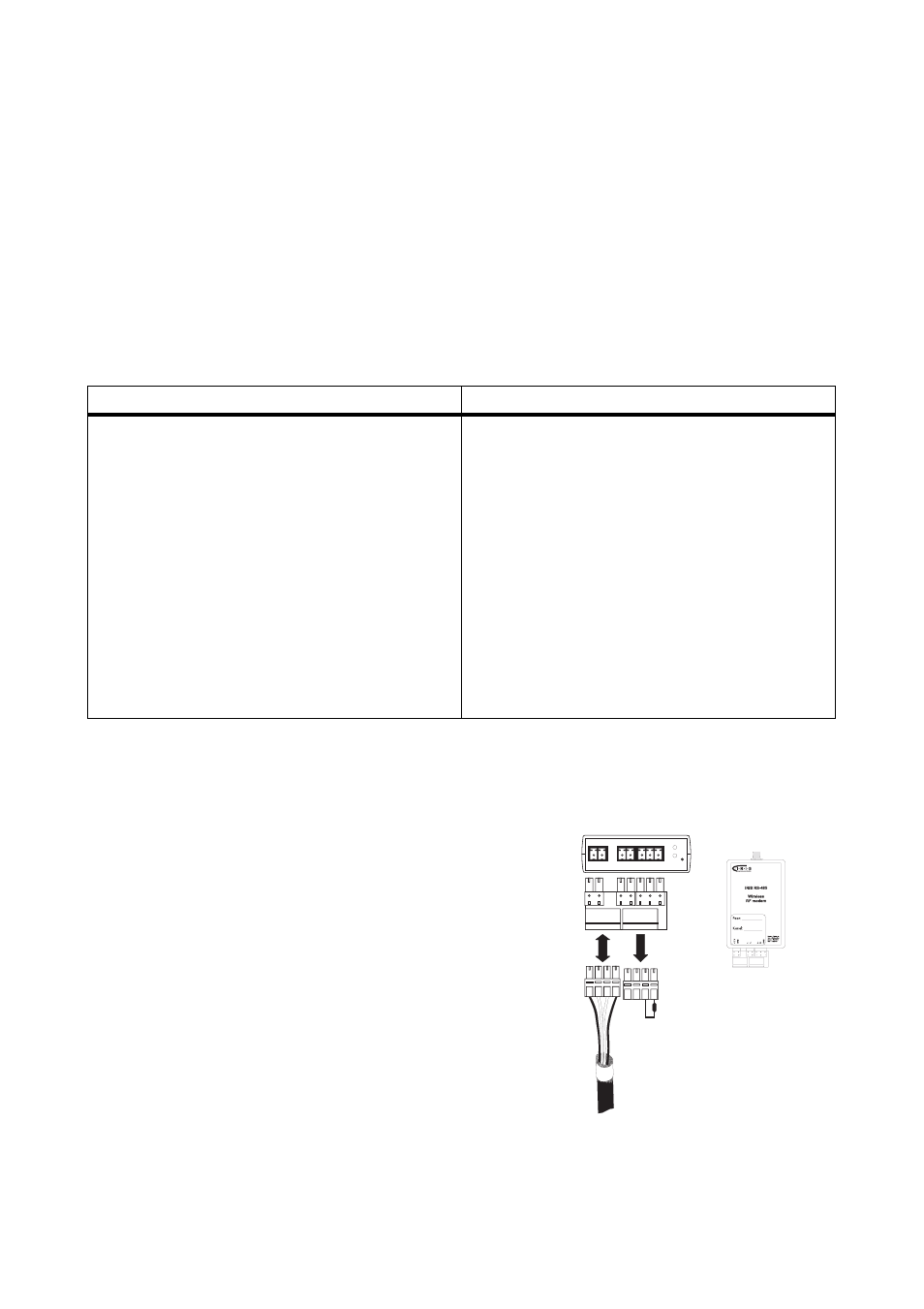

6.4.1 Predisporre l’adattatore spina del Wireless-Set485-01
Eseguire le seguenti operazioni sul lato apparecchi di comunicazione del Wireless-Set485-01 (Set1).
1. Estrarre l’alimentatore a spina del Power Injector
RS485 dalla presa.
2. Estrarre il cavo di comunicazione RS485 e il
connettore di terminazione dal modulo radio del
Wireless-Set485-01.
3. Rimuovere 1,5 cm di guaina di protezione dal cavo
di comunicazione RS485.
4. Accorciare la schermatura a 1,5 cm, piegarla
all’indietro e rivestirla con una plastica adesiva
conduttrice.
5. Reinserire il connettore nel modulo radio del
Wireless-Set485-01.
Lato inverter
Lato apparecchi di comunicazione
1. Collegamento del cavo antenna al modulo
2. Cablaggio degli inverter tra loro (vedi
capitolo 5.3 ).
3. Collegamento del Power Injector RS485
(vedi capitolo 5.4 )
– Collegamento dell’inverter al Power
Injector RS485.
– Collegamento del modulo radio al
Power Injector RS485.
– Installazione del morsetto schermato.
1. Collegamento del cavo antenna al modulo
radio (vedi capitolo 5.2 )
2. Collegare il modulo radio al Wireless-
Set485-01
– Preparare il modulo radio del Wireless-
Set485-01 (vedi capitolo 6.4.1 )
– Collegare il modulo radio al modulo
radio del Wireless-Set485-1
(vedi capitolo 6.4.2 )
– Installare il morsetto schermato
Set1
