Collegamento elettrico SMA Solar Technology AG
18 WirelessSet485-IIT091511 Istruzioni per l’installazione
5.4 Collegamento del Power Injector RS485
5.4.1 Collegamento dell’inverter al Power Injector RS485.
Power Injector RS485

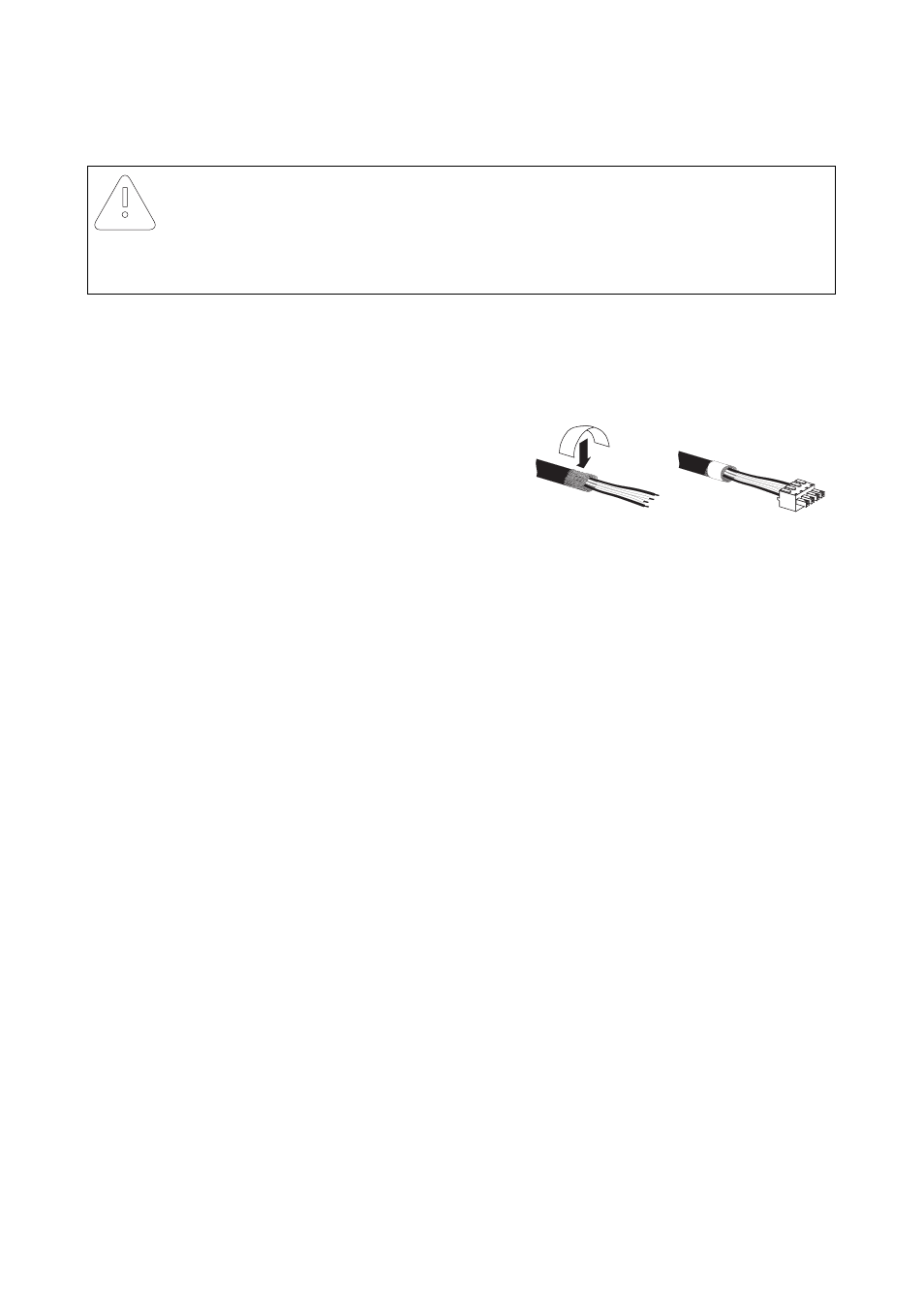

1. All’estremità del cavo di comunicazione rimuovere
circa 4 cm di guaina protettiva.
2. Accorciare la schermatura a 1,5 cm, piegarla
all’indietro e rivestirla con una plastica adesiva
conduttrice.
3. Collegare i fili ai morsetti (Data+, Data--, GND) del
connettore per il Power Injector RS485. Data+ e
Data-- devono essere costituiti da una coppia di fili intrecciati.
4. Annotare il morsetto di collegamento e il colore dei fili:
2 Data+ _____________________
7 Data-- _____________________
5 GND _____________________
5. Inserire il connettore sull’ingresso del Power Injector RS485 (IN).
ATTENZIONE!
Rischio di cortocircuito durante il collegamento del Power Injector RS485.
Installare il Power Injector RS485 direttamente a monte dell’utenza da alimentare con una
tensione di +12 V.
