Montaggio SMA Solar Technology AG
14 WirelessSet485-IIT091511 Istruzioni per l’installazione

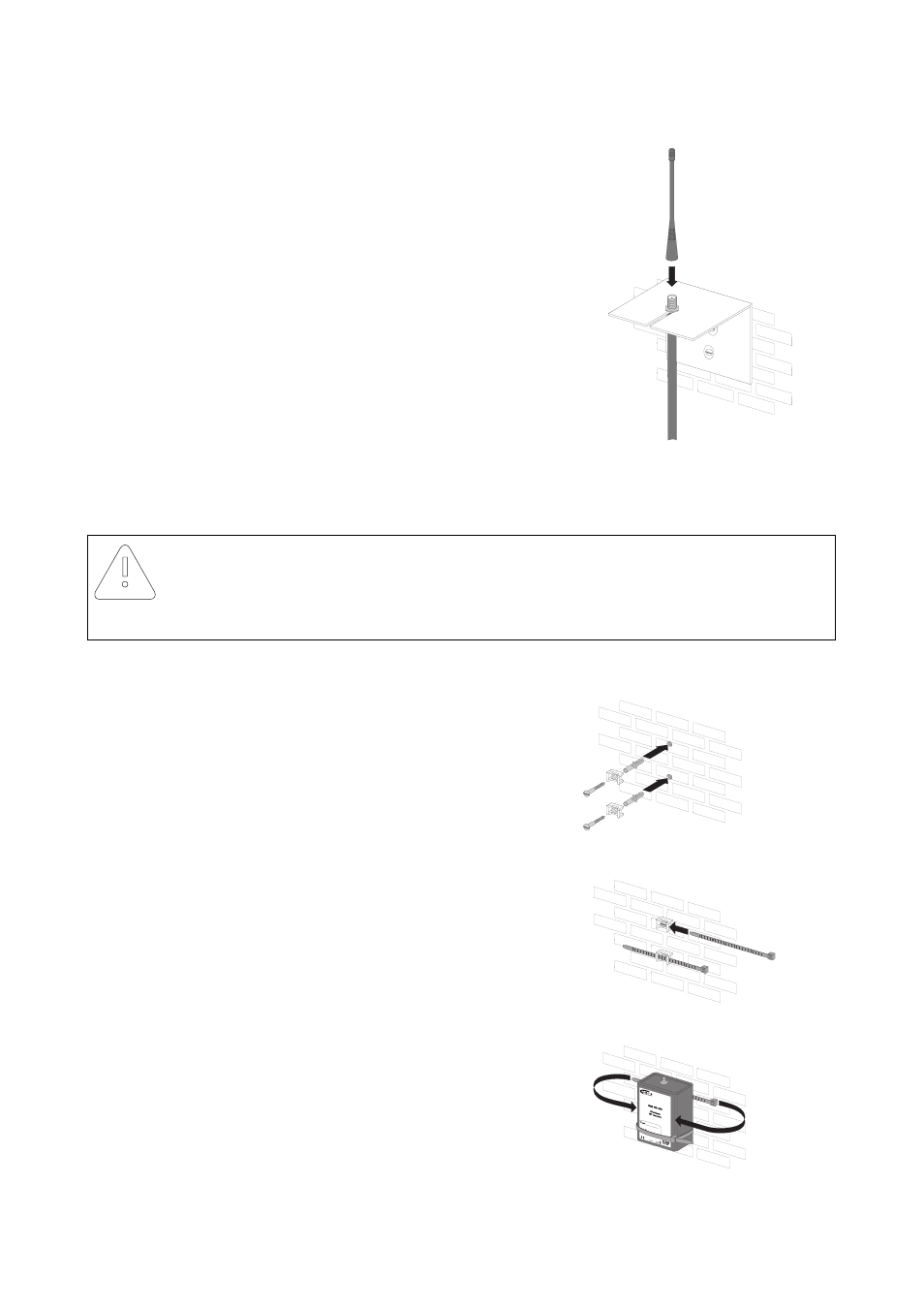

5. Avvitare l’antenna solo a mano al cavo
(vedi figura C).
1. Posare il cavo dell’antenna fino al luogo di
montaggio previsto per il modulo radio.
A questo punto il montaggio dell’antenna è completato.
4.2.2 Montaggio del modulo radio
1. Segnare due fori verticali distanti circa
4 cm.
2. Praticare i fori (diametro: 6 mm) nella posizione
segnata e inserire i tasselli.
3. Fissare a parete i due attacchi a vite mediante le
viti.
4. Far passare le fascette fermacavi attraverso gli
attacchi a vite.
5. Con l’ausilio delle fascette fissare il modulo radio.
Il montaggio del modulo radio è completato.
ATTENZIONE!
Danneggiamento del modulo radio dovuto alla penetrazione di acqua.
Il modulo radio è indicato unicamente per l’installazione interna.
C
