SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione WirelessSet485-IIT091511 21
5.4.3 Collegare il Sunny WebBox al Power Injector RS485
Power Injector RS485

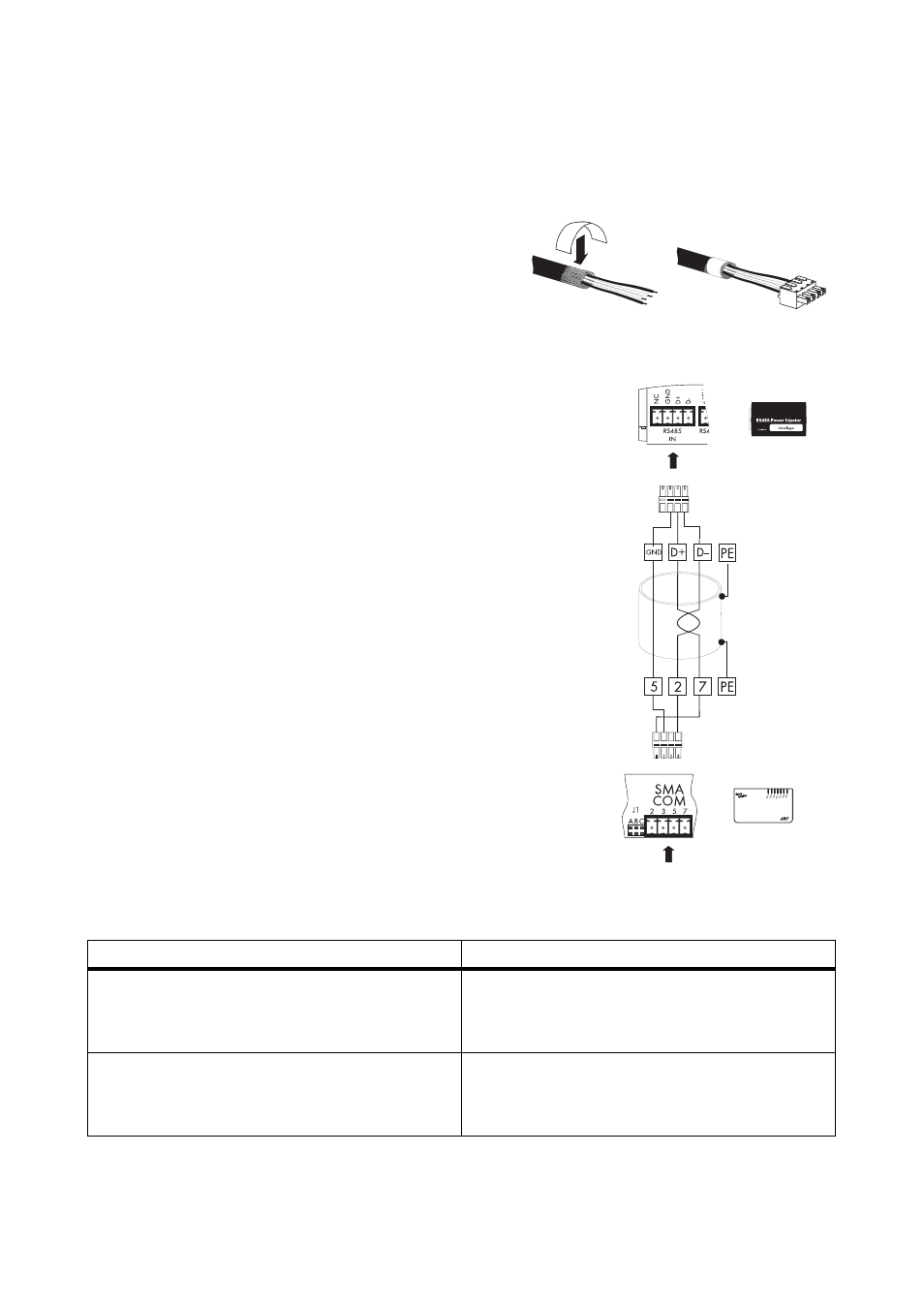

1. All’estremità del cavo di comunicazione, sul lato
del Power Injector RS485, rimuovere circa 4 cm di
guaina protettiva.
2. Accorciare la schermatura a 1,5 cm, piegarla
all’indietro e rivestirla con una plastica adesiva
conduttrice.
3. Collegare i fili ai morsetti (Data+, Data--, GND) del
connettore per il Power Injector RS485. Data+ e
Data-- devono essere costituiti da una coppia di fili
intrecciati.
4. Annotare il morsetto di collegamento e il colore dei
fili:
2 Data+ _____________________
7 Data-- _____________________
5 GND _____________________
5. Inserire il connettore sull’ingresso del Power
Injector RS485 (IN).
Sunny WebBox
6. Collegare i fili sul lato del Sunny WebBox ai
morsetti del connettore (2,7 e 5) (vedi punto 4).
7. Eseguire l’impostazione dei jumper sul WebBox, come descritto nella Descrizione tecnica del
Sunny WebBox.
8. Inserire il connettore nel Sunny WebBox.
Il Power Injector RS485 è collegato al Sunny WebBox.
Se... Allora…
Sunny WebBox al centro del bus di
comunicazione RS485 - Non impostare la terminazione (Jumper A).
- Impostare la polarizzazione del segnale
(Jumper B e C).
Sunny WebBox all’estremità del bus di
comunicazione RS485 - Impostare la terminazione (Jumper A).
- Impostare la polarizzazione del segnale
(Jumper B e C).
