SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione WirelessSet485-IIT091511 17
Si consigliano i seguenti tipi di cavo per l'esterno:
• Cavo di comunicazione SMA: COMCAB-OUTxxx*
*disponibile nelle lunghezze: xxx=100 m/200 m/500 m e 1000 m.

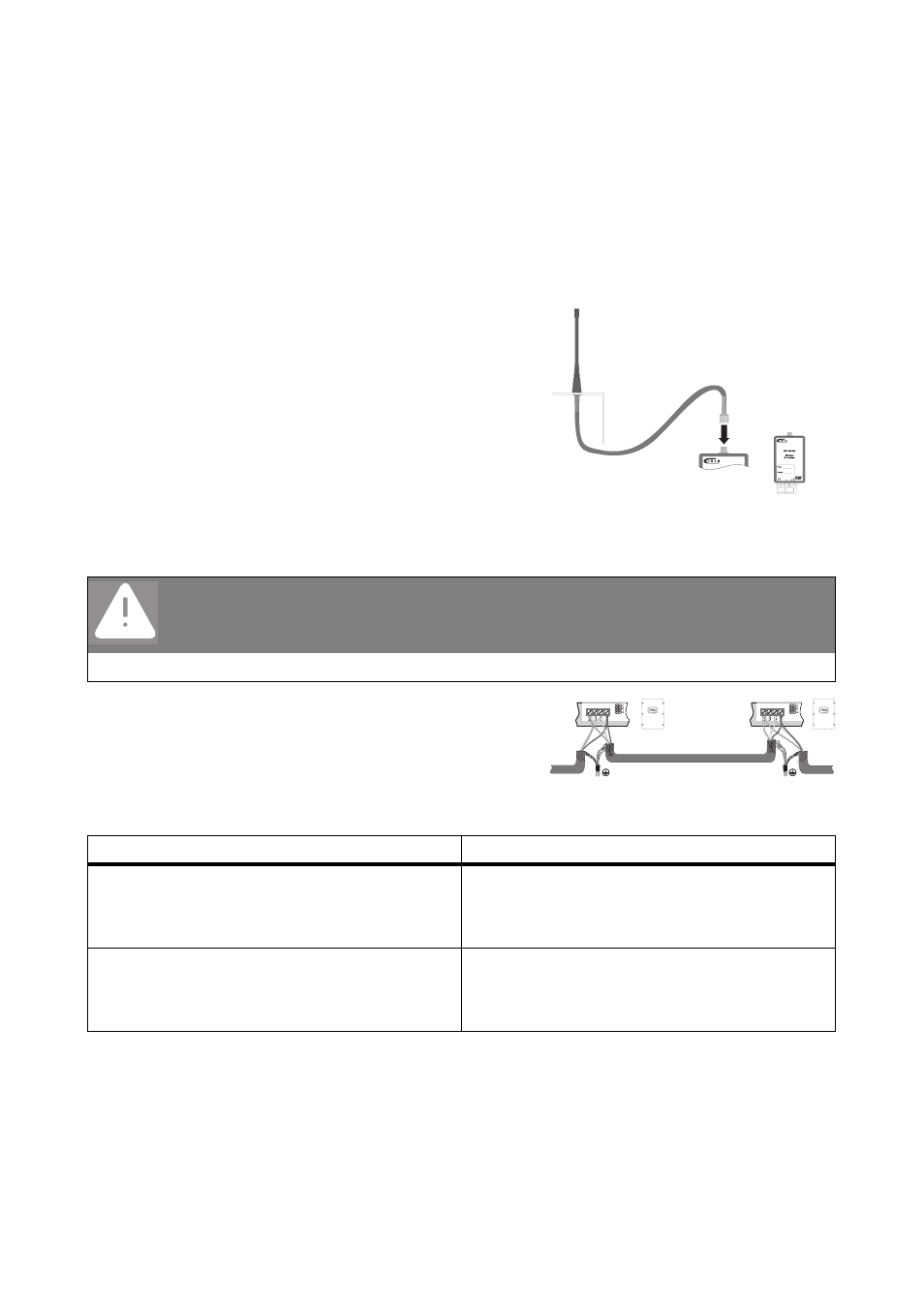

5.2 Collegamento del cavo antenna al modulo radio
Avvitare saldamente il cavo antenna al modulo radio.
L’installazione dell’antenna è completata.
5.3 Cablaggio degli inverter fra loro.
1. Il cablaggio degli inverter deve essere effettuato in
base al modello di inverter. Il collegamento può
essere desunto dalla rispettiva documentazione
relativa al Piggy-Back o modulo.
2. Eseguire la terminazione sull’inverter:
3. Chiudere l'inverter, come descritto nella documentazione dell'inverter.
Gli inverter sono collegati tra di loro.
PERICOLO!
Pericolo di morte per scossa elettrica durante i lavori effettuati sull'inverter!
• Aprire l'inverter, come descritto nella documentazione dell'inverter.
Se... Allora…
Inverter al centro del bus di comunicazione
RS485 - Non impostare la terminazione (Jumper A).
- Non impostare la polarizzazione del segnale
(Jumper B e C).
Inverter all’estremità del bus di comunicazione
RS485 - Impostare la terminazione (Jumper A).
- Non impostare la polarizzazione del segnale
(Jumper B e C).
