Il Wireless-Set485-02 SMA Solar Technology AG
24 WirelessSet485-IIT091511 Istruzioni per l’installazione

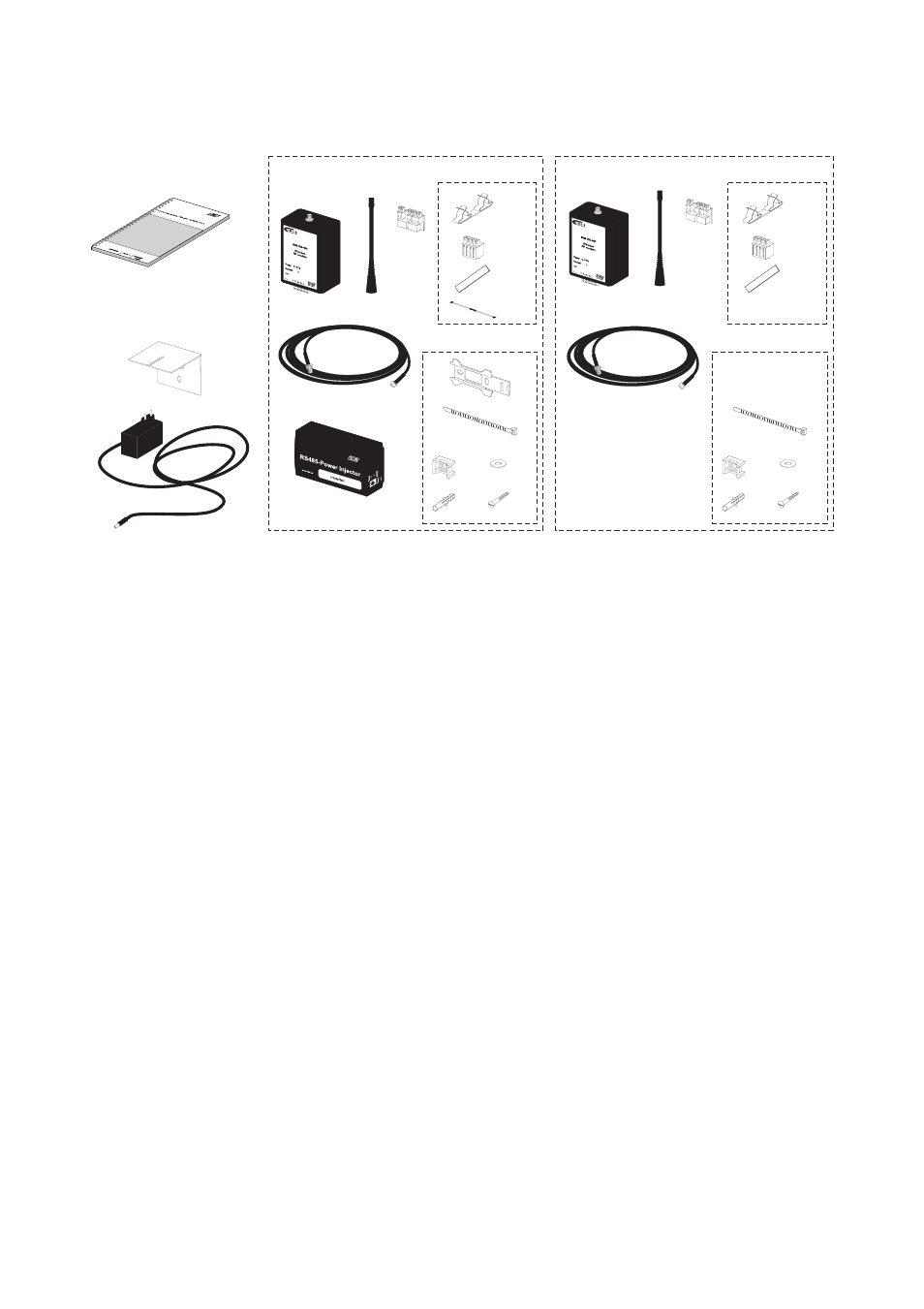

6.2 Incluso nella fornitura
A 1 Istruzioni per l’installazione
B 2 supporti ad angolo per antenna ( 1 pz. risp. per il lato inverter e il lato apparecchio di
comunicazione)
C 1 alimentatore a spina (90-264 V AC, 12 V DC, 10 W) (per il lato inverter)
Lato inverter Lato apparecchi di comunicazione
D 1 modem IRIS RS 485 Wireless RF
(modulo radio)
D 1 modem IRIS RS -485 Wireless RF
(modulo radio)
E 1 adattatore spina E 1 adattatore spina
F 1 antenna F 1 antenna
G 1 cavo per antenna 3 m G 1 cavo per antenna 3 m
H 1 Power Injector RS485-02 (“Inverter”)
J
1 morsetto schermato bipolare J 1 morsetto schermato bipolare
K 4 connettori a 4 poli K 2 connettori a 4 poli
L 2 fogli di rame autoadesivi L 2 fogli di rame autoadesivi
M 1 resistenza terminale 120 Ohm
N 1 supporto da parete per il Power Injector
RS485
O 2 fascette fermacavi O 2 fascette fermacavi
P 2 attacchi a vite P 2 attacchi a vite
Q 2 rondelle V2A Q 2 rondelle V2A
R 6 tasselli S6 R 4 tasselli S6
S 6 viti 4 x 35 mm V2A S 4 viti 4 x 35 mm V2A
A
B
C
D
D F
F
E
E
J
K
L
M
J
K
L
N
O
P Q
R S
O
P Q
R S
G
H
G
Lato inverter Lato apparecchi di comunicazione
