5.4.2 Collegare il Sunny Boy Control al Power Injector RS485
Power Injector RS485
1. All’estremità del cavo di comunicazione, sul lato
del Power Injector RS485, rimuovere circa 4 cm di
guaina protettiva.
2. Accorciare la schermatura a 1,5 cm, piegarla
all’indietro e rivestirla con una plastica adesiva
conduttrice.

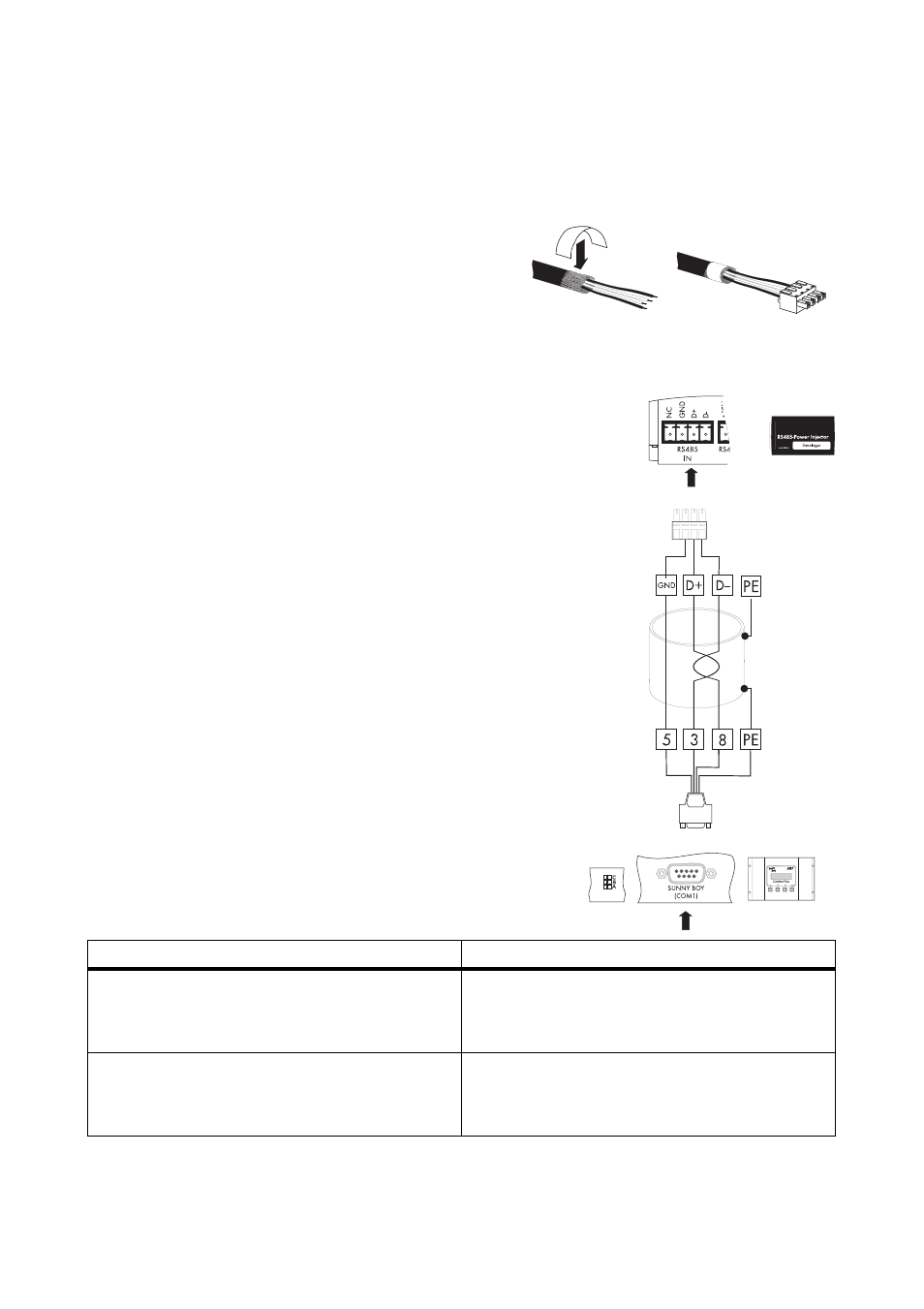

3. Collegare i fili ai morsetti (Data+, Data--, GND) del
connettore per il Power Injector RS485. Data+ e
Data-- devono essere costituiti da una coppia di fili
intrecciati.
4. Annotare il morsetto di collegamento e il colore dei
fili:
3 Data+ _____________________
5 Data-- _____________________
8 GND _____________________
5. Inserire il connettore sull’ingresso del Power
Injector RS485 (IN).
Sunny Boy Control
6. Collegare i fili sul lato del Sunny Boy Control ai pin
del connettore D-Sub (3, 5 e 8) (vedi punto 4).
7. Eseguire l’impostazione dei jumper sul Sunny Boy
Control, come descritto nella documentazione
relativa al Sunny Boy Control.
8. Inserire il connettore D-Sub nel Sunny Boy Control.
Il Power Injector RS485 è collegato al Sunny Boy Control.
Se... Allora…
Sunny Boy Control al centro del bus di
comunicazione RS485 - Non impostare la terminazione (Jumper A).
- Impostare la polarizzazione del segnale
(Jumper B e C).
Sunny Boy Control all’estremità del bus di
comunicazione RS485. - Impostare la terminazione (Jumper A).
- Impostare la polarizzazione del segnale
(Jumper B e C).
