88 Programmazione: principi fondamentali, gestione file
3.2 Aper
tu
ra
e inser
iment
o di pr
ogr
ammi
Programmazione di movimenti utensile a
dialogo con testo in chiaro
Per programmare un blocco si inizia con il tasto funzione. Nella riga di
intestazione dello schermo il TNC chiederà tutti i dati necessari.

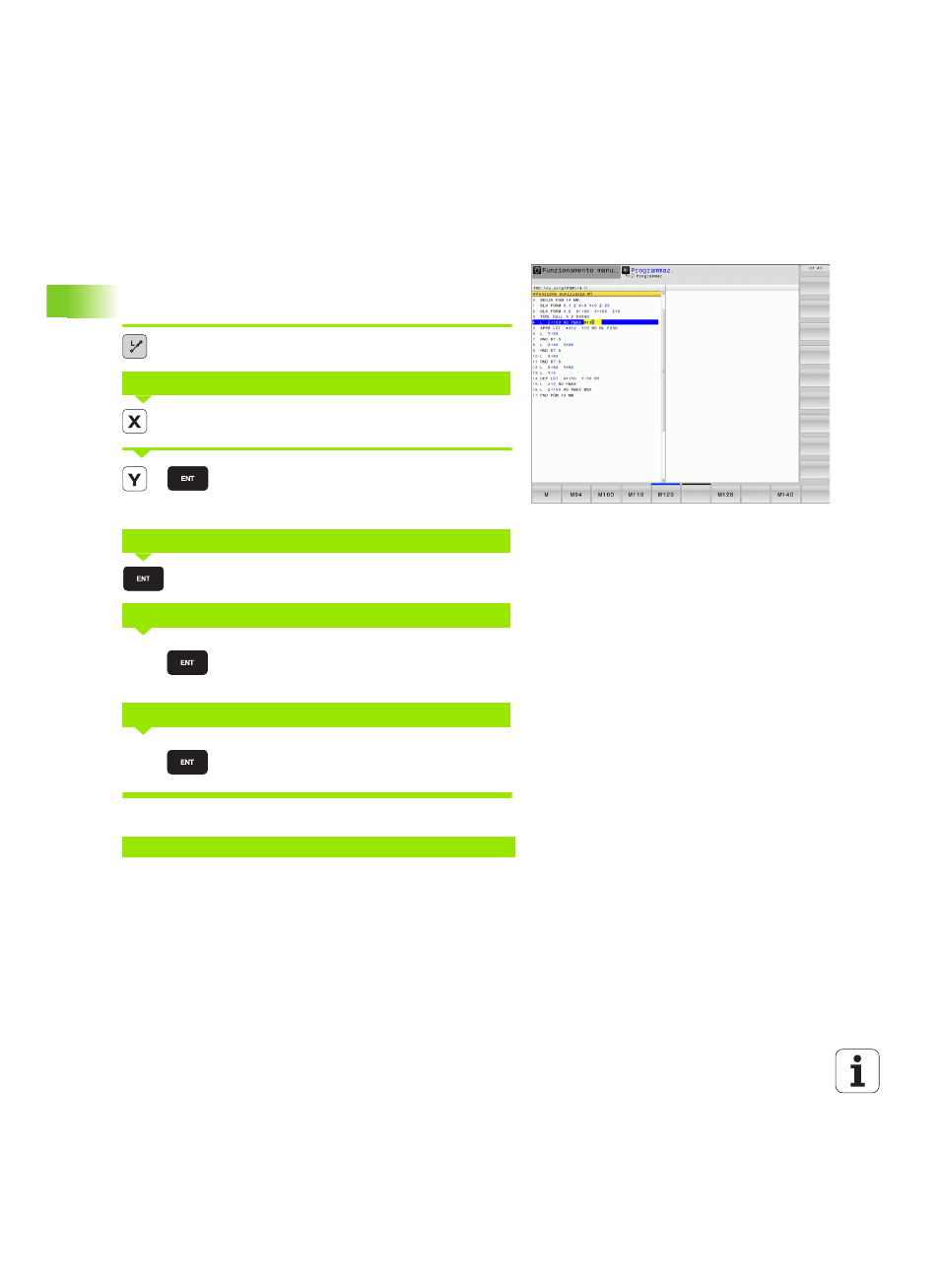

Esempio per un blocco di posizionamento
Aprire il blocco
Immettere la coordinata di destinazione per l'asse X
Inserire la coordinata di destinazione per l'asse Y e
confermare con il tasto ENT per passare alla domanda
successiva
Inserire “senza correzione del raggio” e con il tasto
ENT passare alla domanda successiva.
Avanzamento per questa traiettoria 100 mm/min e
confermare con il tasto ENT per passare alla domanda
successiva
Funzione ausiliaria M3 "Mandrino on", con il tasto ENT
il TNC conclude il dialogo
La finestra di programma visualizza la riga:
COORDINATE?
CORR. RAGGIO: RL/RR/SENZA CORR.:?
AVANZAMENTO F=? / F MAX = ENT
FUNZIONE AUSILIARIA M?
3 L X+10 Y+5 R0 F100 M3
10
20
100
3
