HEIDENHAIN TNC 640 429
13.2 F
u
nzioni base (opzione sof
tw
a
re
50)
Programmazione di scarichi
Gli scarichi sono per lo più richiesti per consentire il montaggio a filo di
elementi di accoppiamento. Gli scarichi possono inoltre contribuire a
ridurre l'effetto di intaglio sugli angoli. Di frequente i filetti e gli
accoppiamenti sono dotati di scarico. Per definire i diversi scarichi
sono disponibili differenti elementi del profilo:
„ UDC TYPE_E : scarico per superficie cilindrica da lavorare
ulteriormente a norma DIN 509
„ UDC TYPE_F : scarico per superficie piana e cilindrica da lavorare
ulteriormente a norma DIN 509
„ UDC TYPE_H : scarico per raccordo fortemente arrotondato secondo
DIN 509
„ UDC TYPE_K : scarico nella superficie piana e cilindrica
„ UDC TYPE_U : scarico nella superficie cilindrica
„ UDC THREAD : scarico filettato a norma DIN 76

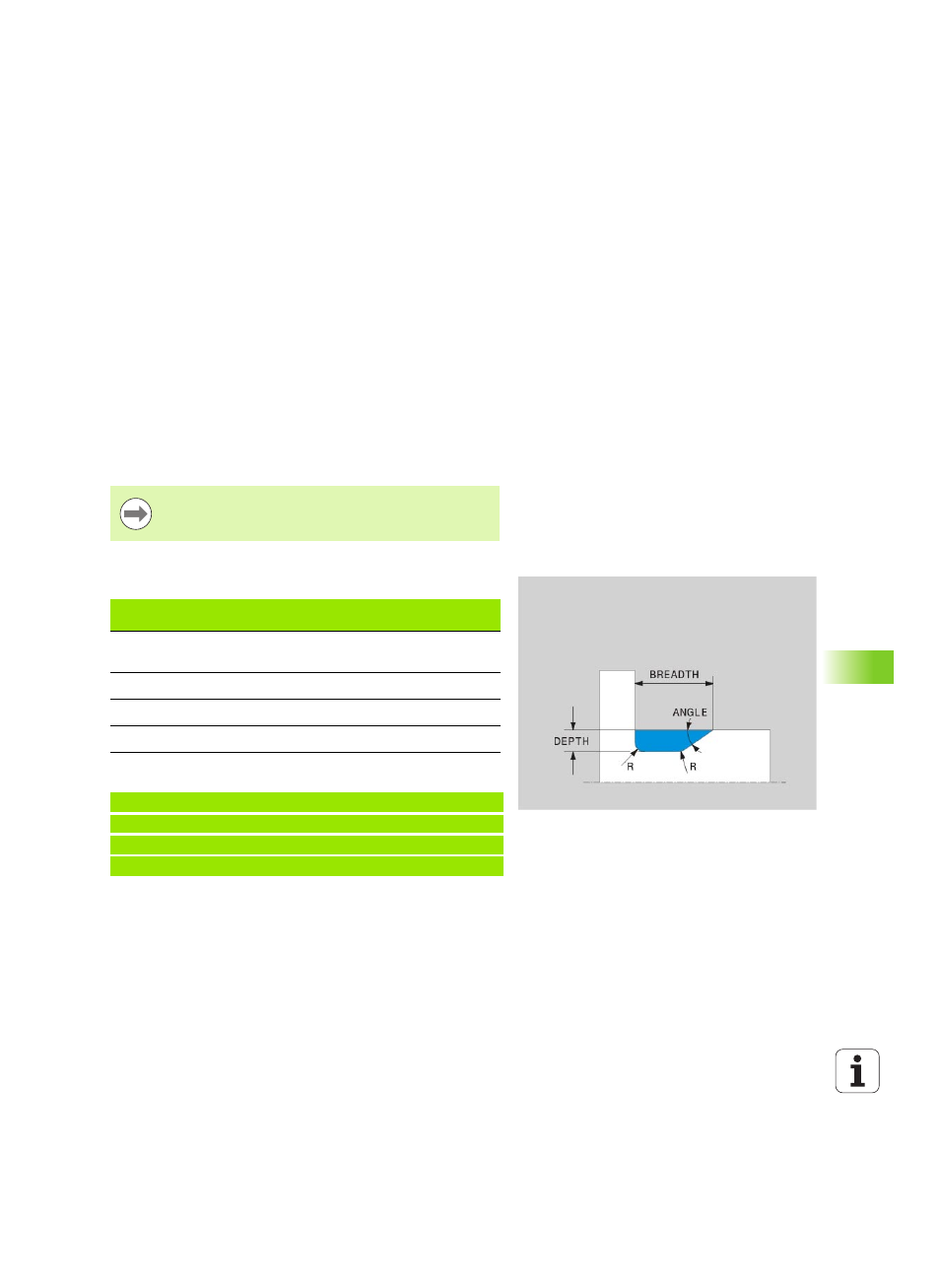

Scarico DIN 509 UDC TYPE _E
Elementi di immissione nello scarico DIN 509 UDC TYPE_E:
Scarico: profondità = 2, larghezza = 15
Il TNC interpreta sempre gli scarichi come elementi
sagomati in direzione assiale. In direzione radiale non è
possibile alcuno scarico.
Elemento di
immissione
Impiego Immissione
R Raggio di entrambi gli angoli
interni Opzionale
DEPTH Profondità scarico Opzionale
BREADTH Larghezza scarico Opzionale
ANGLE Angolo scarico Opzionale
21 L X+40 Z+0
22 L Z-30
23 23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
