6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

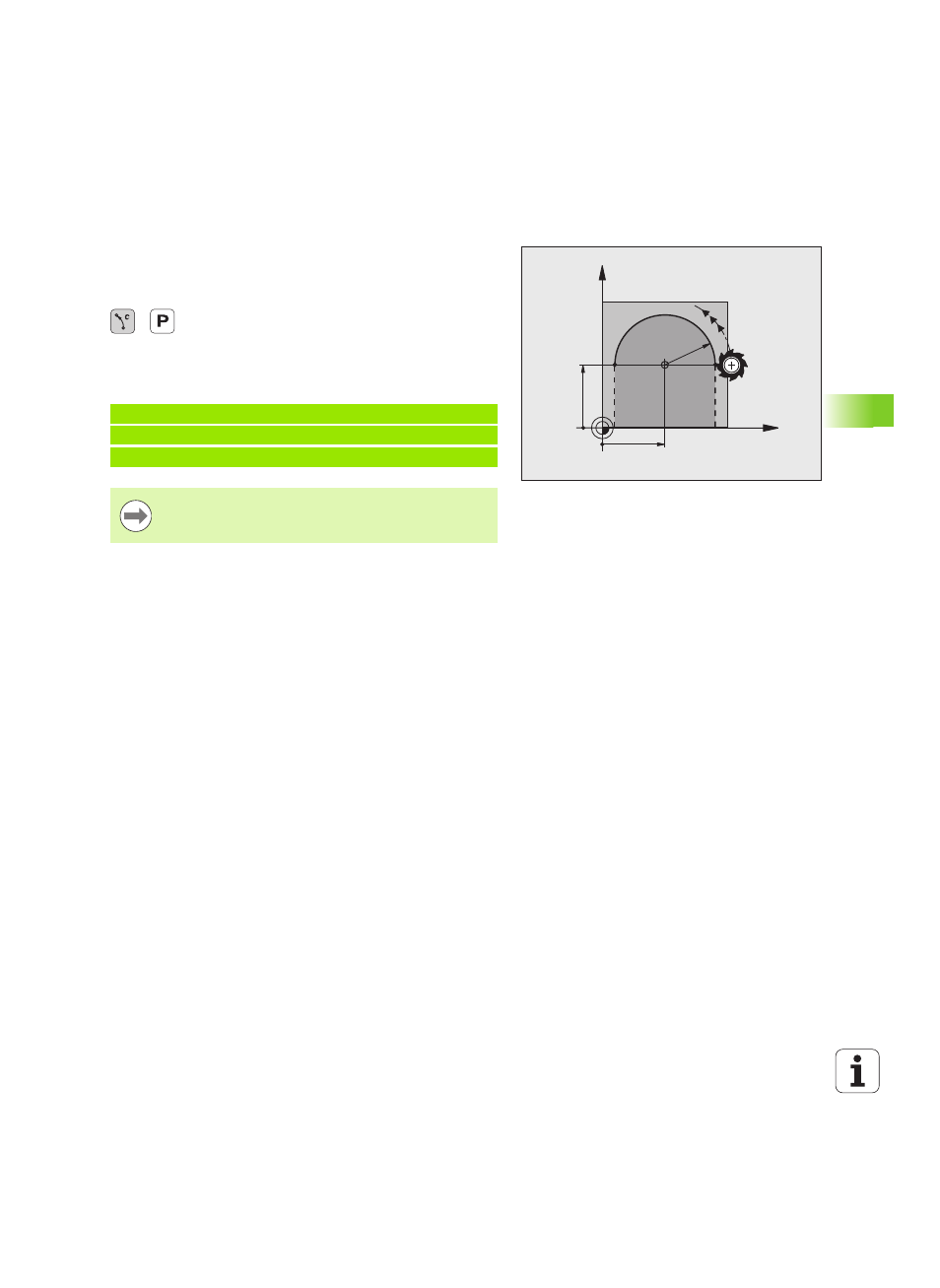

Traiettoria circolare CP intorno al polo CC
Il raggio delle coordinate polari PR è contemporaneamente raggio
dell’arco di cerchio. PR è definito dalla distanza del punto di partenza
dal polo CC. L'ultima posizione dell'utensile programmata prima della
traiettoria circolare corrisponde al suo punto di partenza.
U Coordinate polari angolo PA : posizione angolare del
punto finale della traiettoria circolare tra -99999,9999°
e +99999,9999°
U Senso di rotazione DR
Blocchi esemplificativi NC
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
In caso di coordinate incrementali inserire lo stesso segno
per DR e PA.
