430 Programmazione: tornitura
13.2 F
u
nzioni base (opzione sof
tw
a
re
50)

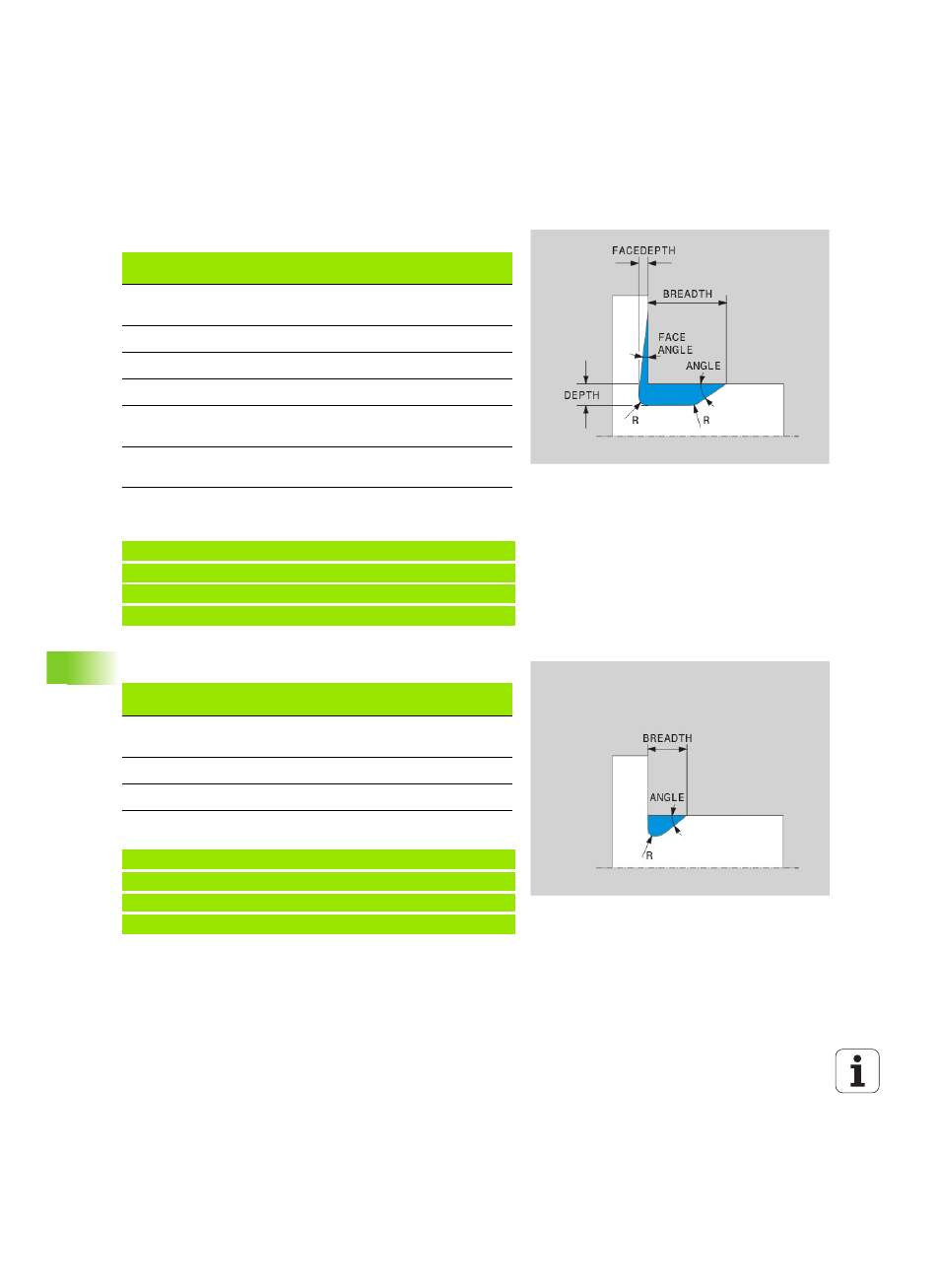

Scarico DIN 509 UDC TYPE_F
Elementi di immissione nello scarico DIN 509 UDC TYPE_F:
Scarico forma F: profondità = 2, larghezza = 15, profondità superficie
piana = 1
Scarico DIN 509 UDC TYPE_H
Elementi di immissione nello scarico DIN 509 UDC TYPE_H:
Scarico forma H: profondità = 2, larghezza = 15, angolo = 10°
Elemento di
immissione
Impiego Immissione
R Raggio di entrambi gli angoli
interni Opzionale
DEPTH Profondità scarico Opzionale
BREADTH Larghezza scarico Opzionale
ANGLE Angolo scarico Opzionale
FACEDEPTH Profondità della superficie
piana Opzionale
FACEANGLE Angolo del profilo della
superficie piana Opzionale
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
Elemento di
immissione
Impiego Immissione
R Raggio di entrambi gli angoli
interni Obbligatoria
BREADTH Larghezza scarico Obbligatoria
ANGLE Angolo scarico Obbligatoria
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 BREADTH10 ANGLE10
24 L X+60
