HEIDENHAIN TNC 640 427
13.2 F
u
nzioni base (opzione sof
tw
a
re
50)

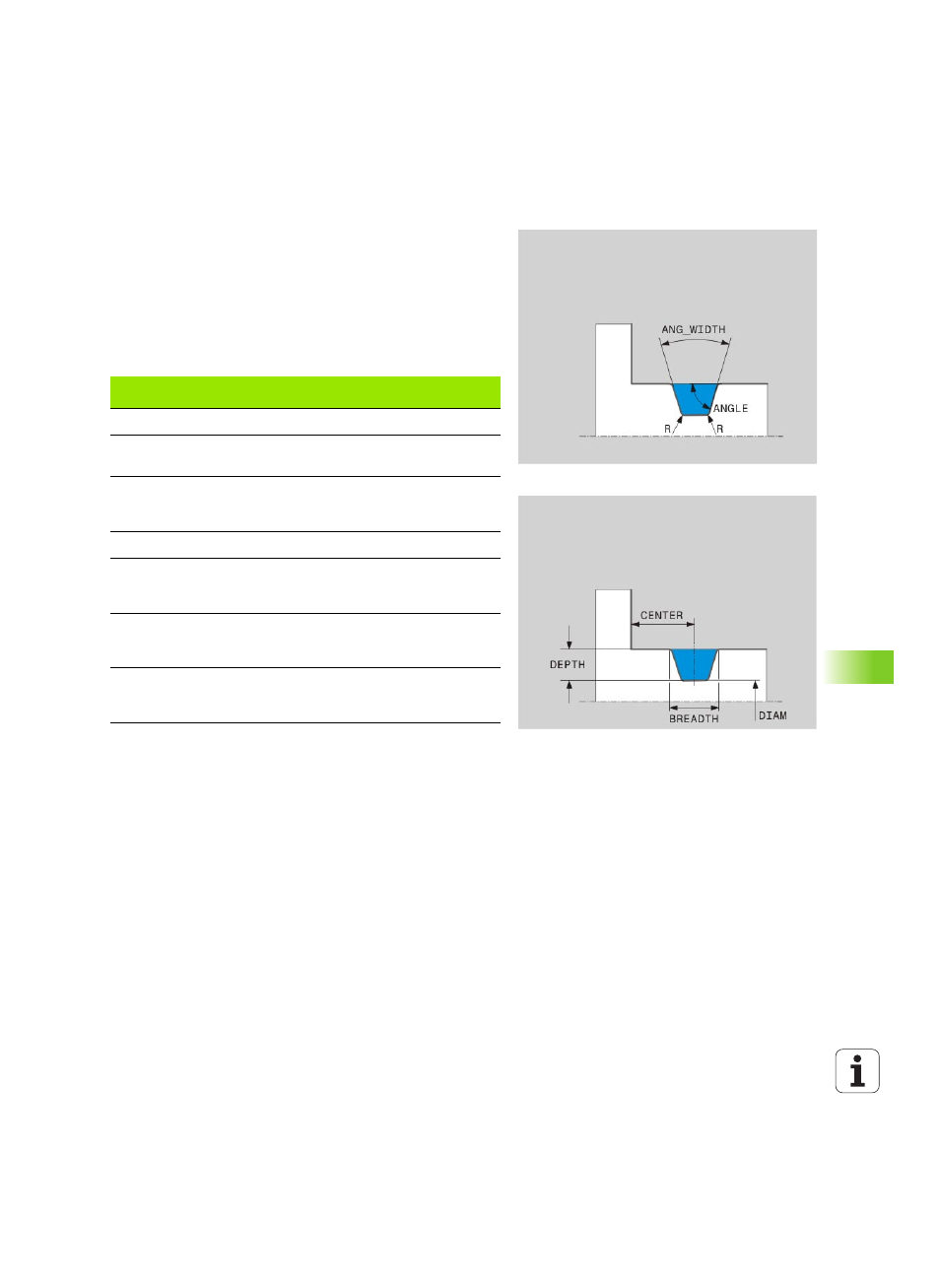

Programmazione di gole
Le gole sono cavità sui componenti circolari e fungono per lo più da
sede per anelli di sicurezza e guarnizioni oppure vengono impiegate
come scanalature di lubrificazione. Le gole possono essere
programmate sul perimetro o sulle superfici frontali del pezzo da
tornire. A tale scopo sono disponibili due elementi separati del profilo:
„ GRV RADIAL : gola sul perimetro del pezzo da tornire
„ GRV AXIAL : gola sulla superficie frontale del pezzo da tornire
Elementi di immissione nelle gole GRV:
Elemento di
immissione
Impiego Immissione
CENTER Centro della gola Obbligatoria
R Raggio di entrambi gli angoli
interni Opzionale
DEPTH / DIAM Profondità gola (tenere
presente il segno!) /
Diametro fondo gola Obbligatoria
BREADTH Larghezza gola Obbligatoria
ANGLE / ANG_WIDTH Angolo tra i fianchi / Angolo
di apertura di entrambi i
fianchi Opzionale
RND / CHF Arrotondamento / Smusso
angolo vicino al punto di
partenza del profilo Opzionale
FAR_RND / FAR_CHF Arrotondamento / Smusso
angolo lontano al punto di
partenza del profilo Opzionale
