226 Programmazione: programmazione profili
6.6 T
raiet
to
ri
e – Pr
ogr
ammazione liber
a dei pr
ofili FK
Riferimenti relativi
I riferimenti relativi sono dati che si riferiscono ad un altro elemento di
profilo. I softkey e le istruzioni di programma per i riferimenti Relativi

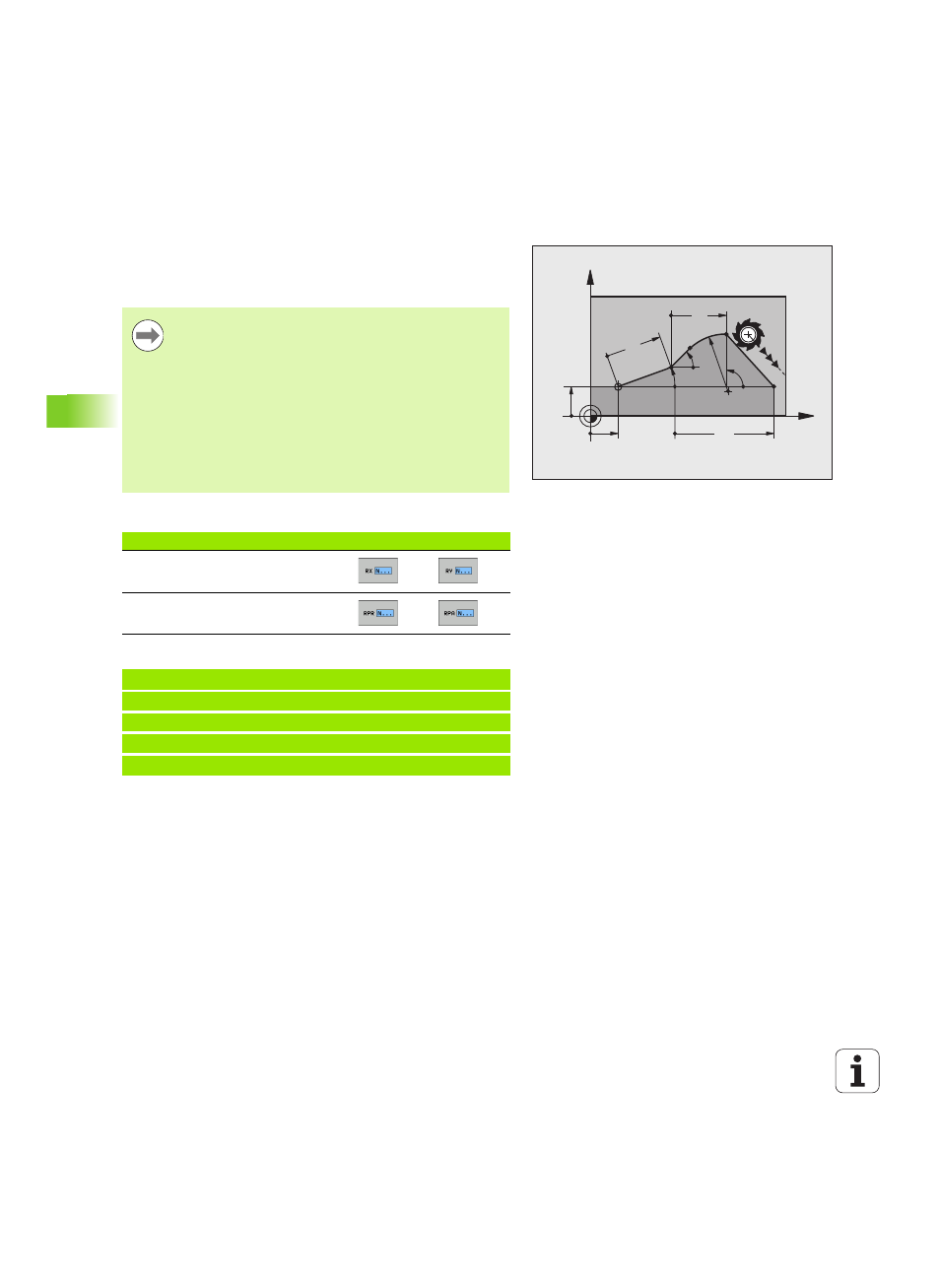

iniziano con una "R". Le quote indicate sulla figura a destra dovrebbero
essere programmate quali riferimenti relativi.
Riferimento relativo al blocco N: coordinate del punto finale
Blocchi esemplificativi NC
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
Le coordinate con riferimento relativo devono essere
sempre programmate come valori incrementali. Inoltre si
deve indicare il numero del blocco dell'elemento di profilo
al quale essi si riferiscono.
L'elemento di profilo, del quale si precisa il numero di
blocco, non deve trovarsi oltre 64 blocchi di
posizionamento prima del blocco nel quale si programma
il riferimento.
Cancellando un blocco al quale si è fatto riferimento, il
TNC emette un messaggio d'errore. Modificare pertanto
il programma prima di cancellare questo blocco.
Dati noti Softkey
Coordinate cartesiane
rispetto al blocco N
Coordinate polari rispetto al blocco N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
