HEIDENHAIN TNC 640 431
13.2 F
u
nzioni base (opzione sof
tw
a
re
50)

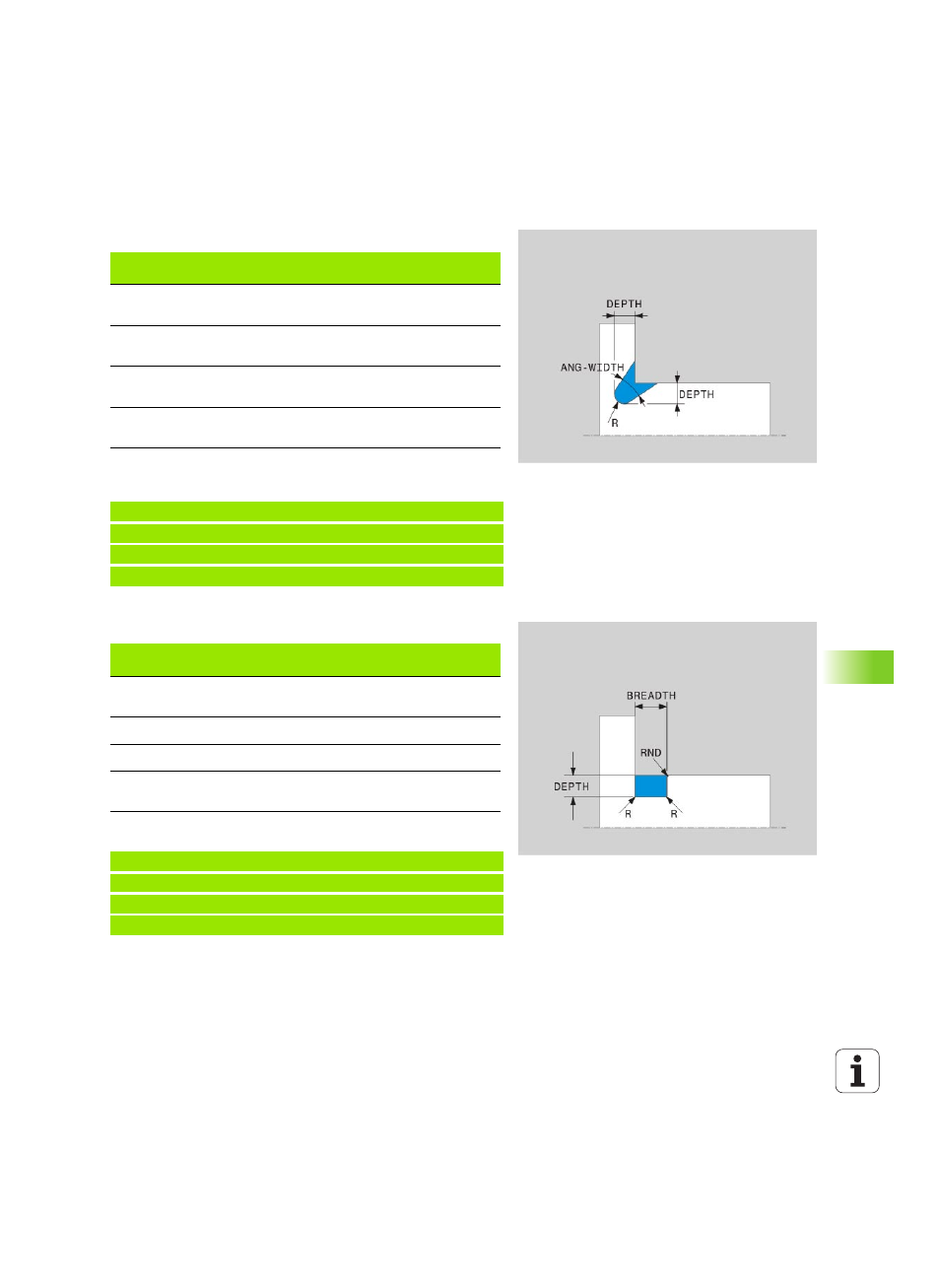

Scarico UDC TYPE_K
Elementi di immissione nello scarico UDC TYPE_K:
Scarico forma K: profondità = 2, larghezza = 15, angolo di apertura =
30°
Scarico UDC TYPE_U
Elementi di immissione nello scarico UDC TYPE_U:
Scarico forma U: profondità = 3, larghezza = 8
Elemento di
immissione
Impiego Immissione
R Raggio di entrambi gli angoli
interni Obbligatoria
DEPTH Profondità scarico
(parassiale) Obbligatoria
ROT Angolo rispetto all'asse
longitudinale (default: 45°) Opzionale
ANG_WIDTH Angolo di apertura dello
scarico Obbligatoria
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
24 L X+60
Elemento di
immissione
Impiego Immissione
R Raggio di entrambi gli angoli
interni Obbligatoria
DEPTH Profondità scarico Obbligatoria
BREADTH Larghezza scarico Obbligatoria
RND / CHF Arrotondamento / Smusso
dell'angolo esterno Obbligatoria
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
24 L X+60
