2) Correzione 3D senza TCPM
Il TNC esegue per lavorazioni a 3 assi una correzione 3D se il
programma NC è stato emesso con vettori normali. La correzione del
raggio RL/RR e TCPM ovvero M128 devono essere in tal caso inattive. Il
TNC sposta l'utensile in direzione della normale alla superficie per la
somma dei delta (tabella utensili e TOOL CALL).
Esempio: formato blocco con vettori normali
Face Milling: correzione 3D con TCPM
Face Milling è una lavorazione con la parte frontale dell'utensile. Per la
lavorazione a 5 assi viene eseguita una correzione 3D, se il programma
NC contiene normali alla superficie ed è attiva la funzione TCPM o M128.
La correzione del raggio RL/RR non deve essere in tal caso attiva. Il
TNC sposta l'utensile in direzione della normale alla superficie per la
somma dei delta (tabella utensili e TOOL CALL).
Con la funzione TCPM attiva (vedere "Mantenimento della posizione
della punta dell'utensile nel posizionamento di assi rotativi (TCPM):
M128 (opzione-software 2)", pagina 392), il TNC ferma l'utensile in
verticale rispetto al profilo del pezzo, se nel blocco LN non è definito
alcun orientamento utensile.
Se nel blocco LN è definito un orientamento utensile T e
contemporaneamente è attiva la funzione M128 (oppure FUNCTION
TCPM
), il TNC posiziona automaticamente gli assi rotativi della macchina
in modo che l'utensile possa raggiungere l'orientamento prestabilito.
Z
Y
X
P
T
NZ P
NX
NY

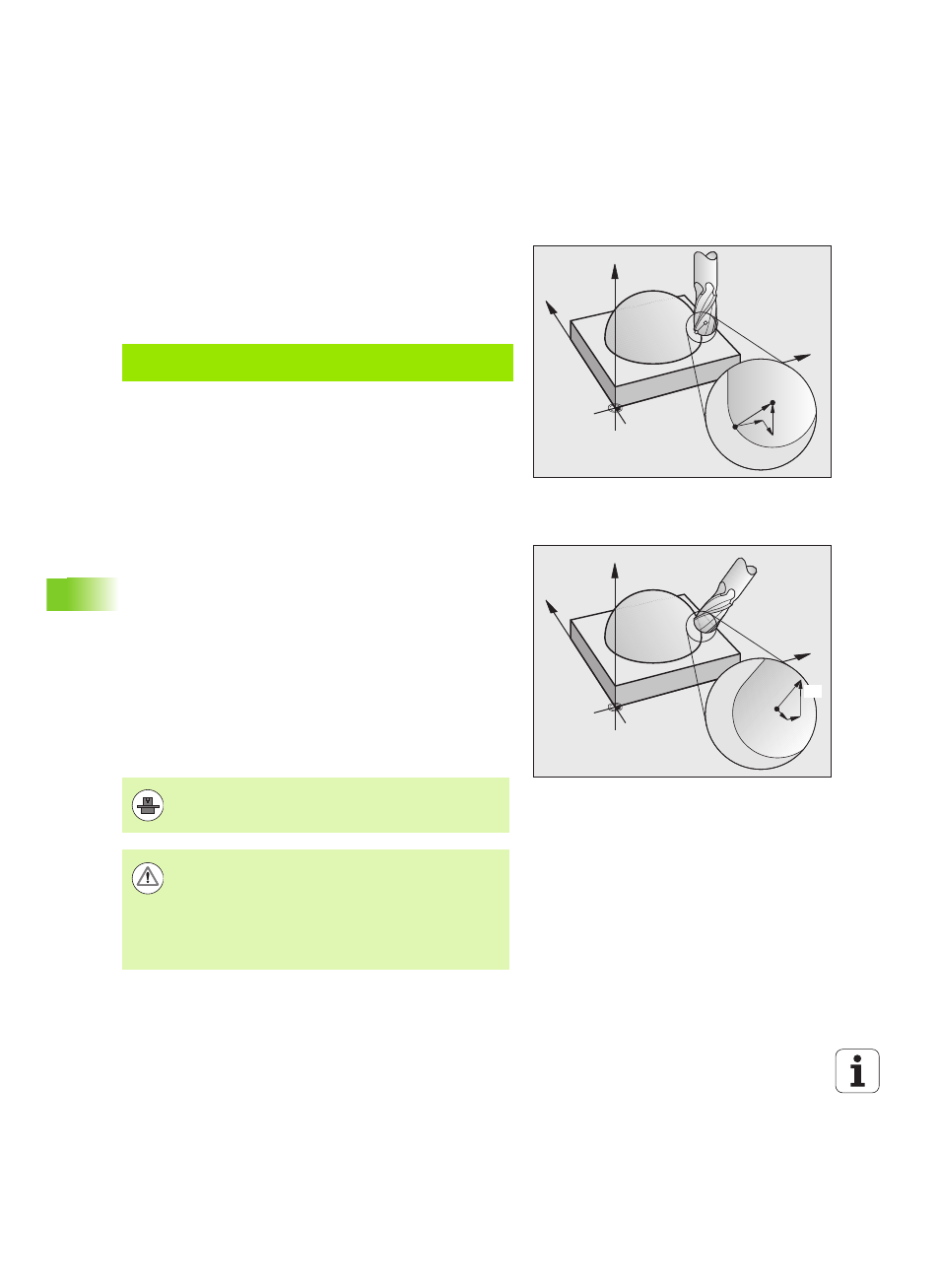

1 LN X+31.737 Y+21.954 Z+33.165
NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3
LN : Retta con correzione 3D
X, Y, Z : Coordinate corrette del punto finale della retta
NX, NY, NZ : Componenti del vettore normale
F : Avanzamento
M : Funzione ausiliaria
Z
Y
X
TX TY
TZ
Il TNC non può posizionare gli assi rotativi in automatico
su tutte le macchine. Consultare il manuale della
macchina.
Attenzione Pericolo di collisione!
Nelle macchine, i cui assi rotativi consentono unicamente
un campo di spostamento limitato, nel posizionamento in
automatico potrebbero verificarsi dei movimenti che
richiedono, ad esempio, una rotazione di 180° della tavola.
Fare attenzione al pericolo di collisione della testa con il
pezzo o con i dispositivi di serraggio.
