Cicli di lavorazione: foratura
3.4 ALESA
T
URA (ciclo 20
1, DIN/ISO:
G20
1
)

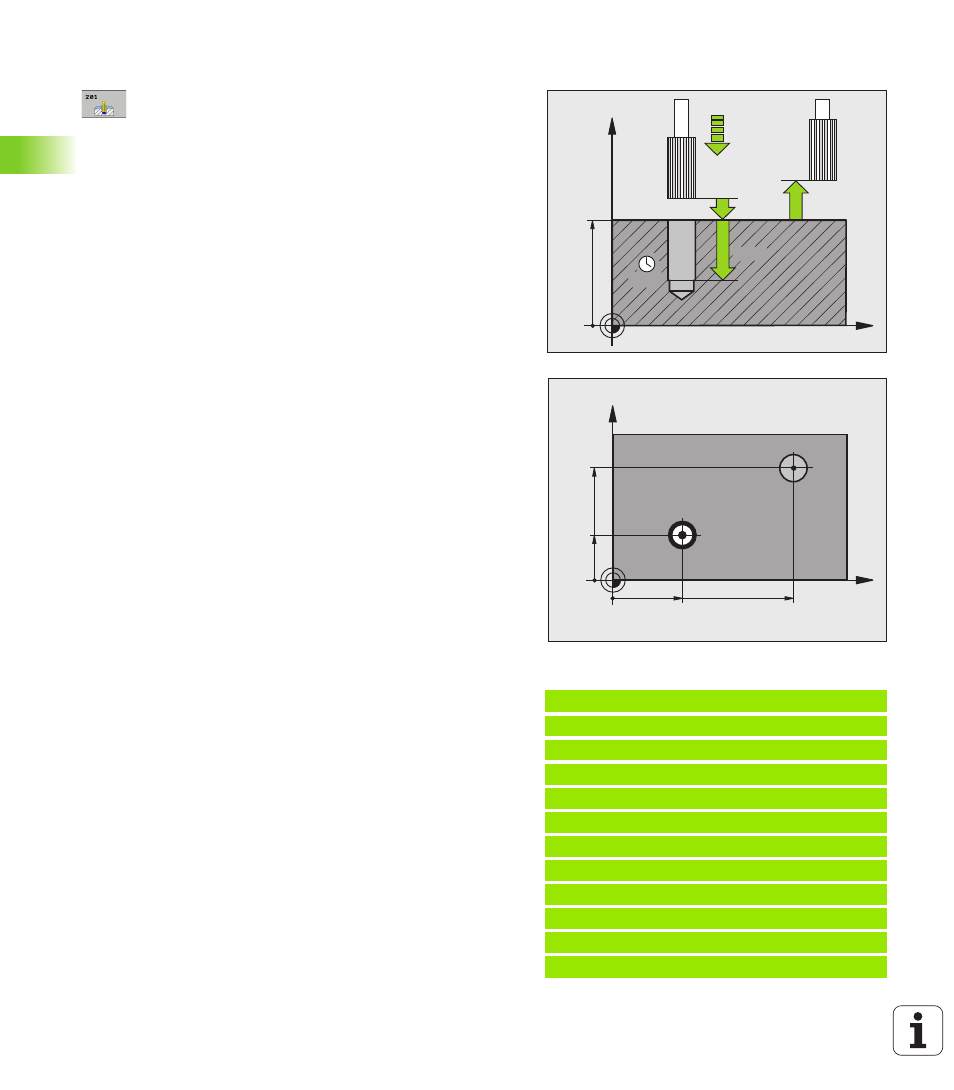

Parametri ciclo
U
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U
PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro. Campo
di immissione da -99999,9999 a 99999,9999
U
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante l'alesatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
U
TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
U
AVANZAMENTO RITIRO Q208: velocità dell'utensile
durante l'estrazione dal foro in mm/min. Impostando
Q208 = 0, vale l'avanzamento di alesatura. Campo di
immissione da 0 a 99999,999
U
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da 0 a 99999,9999
U
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
Esempio: blocchi NC
11 CYCL DEF 201 ALESATURA
Q200=2
;DISTANZA SICUREZZA
Q201=-15
;PROFONDITÀ
Q206=100
;AVANZ. INCREMENTO
Q211=0.5
;TEMPO ATTESA SOTTO
Q208=250
;AVANZAM. RITORNO
Q203=+20
;COORD. SUPERFICIE
Q204=100
;2ª DIST. SICUREZZA
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
