11.10 Esempi di programmazione

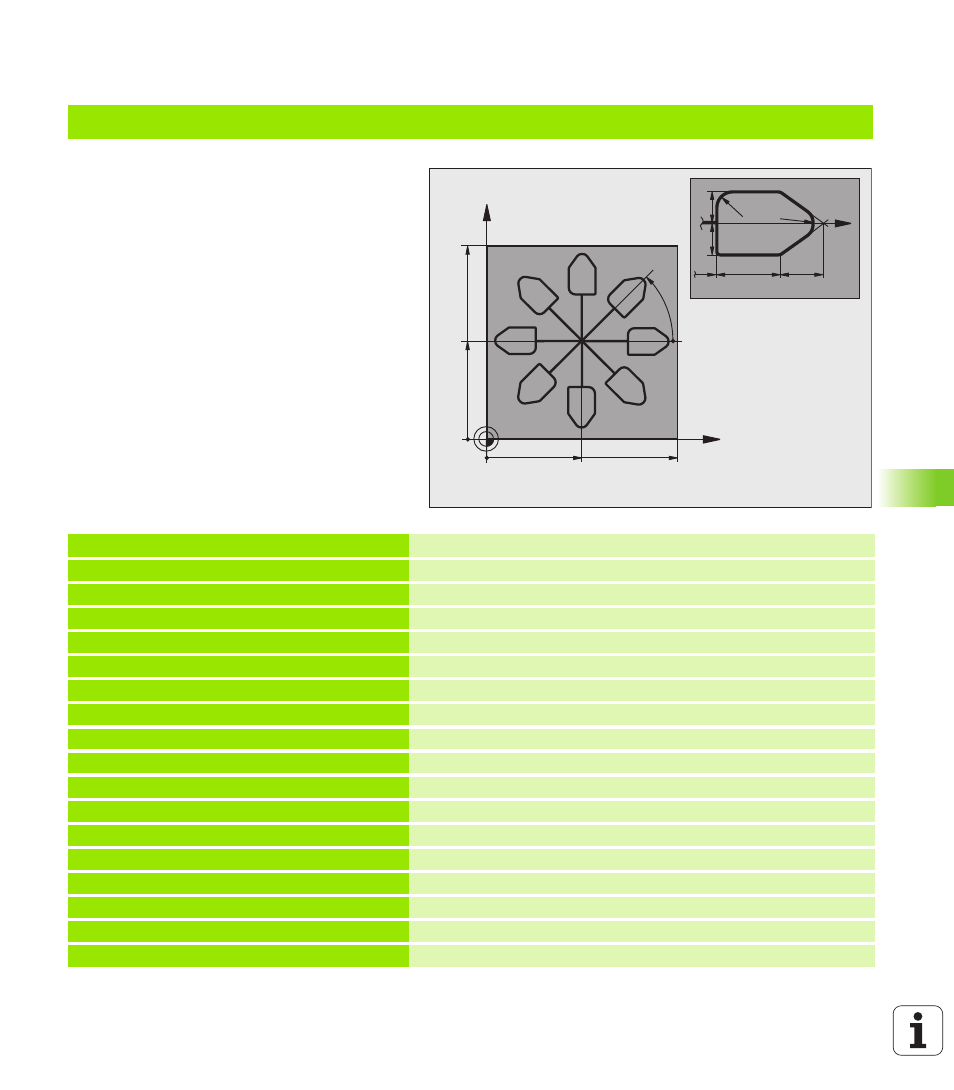

Esempio: cicli per la conversione delle coordinate
Esecuzione del programma
„ Conversione delle coordinate nel programma
principale
„ Lavorazione nel sottoprogramma
0 BEGIN PGM KOUMR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL CALL 1 Z S4500 Chiamata utensile
4 L Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 7.0 PUNTO ZERO Traslazione dell'origine al centro
6 CYCL DEF 7.1 X+65
7 CYCL DEF 7.2 Y+65
8 CALL LBL 1 Chiamata lavorazione di fresatura
9 LBL 10 Impostazione label per la ripetizione di blocchi di programma
10 CYCL DEF 10.0 ROTAZIONE Rotazione di 45°, valore incrementale
11 CYCL DEF 10.1 IROT+45
12 CALL LBL 1 Chiamata lavorazione di fresatura
13 CALL LBL 10 REP 6/6 Salto di ritorno al LBL 10; in totale 6 volte
14 CYCL DEF 10.0 ROTAZIONE Annullamento della rotazione
15 CYCL DEF 10.1 ROT+0
16 CYCL DEF 7.0 PUNTO ZERO Annullamento dello spostamento origine
17 CYCL DEF 7.1 X+0
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
