HEIDENHAIN TNC 320 331
15.6 ORIGINE SU CER
C
HIO IN
TERNO (ciclo 412, DIN/ISO:
G412)

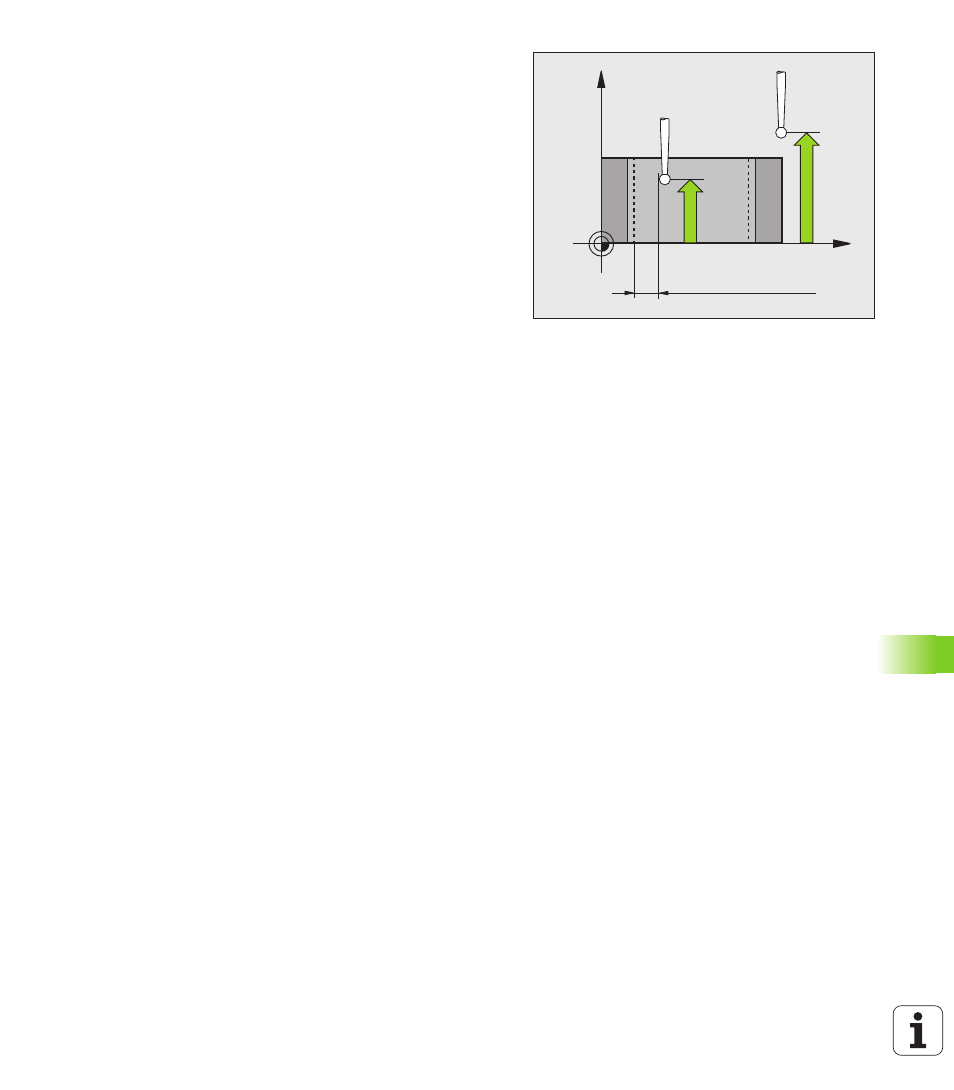

U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto di
misura e la sfera del tastatore. Q320 attivo in aggiunta
a SET_UP (tabella del sistema di tastatura). Campo di
immissione da 0 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U SPOSTARSI A ALT. SICUR. Q301: determinare in
che modo il tastatore deve spostarsi tra i punti di
misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
U NUMERO ORIGINE IN TABELLA Q305: indicare il
numero nella tabella origini/tabella Preset nel quale il
TNC deve memorizzare le coordinate del centro della
tasca. Programmando Q305=0, il TNC imposta
l'origine automaticamente al centro della tasca.
Campo di immissione da 0 a 2999
U NUOVA ORIGINE ASSE PRINCIPALE Q331 (in
valore assoluto): coordinata nell'asse principale, sulla
quale il TNC deve impostare il centro della tasca
rilevato. Impostazione di base = 0. Campo di
immissione da -99999,9999 a 99999,9999
U NUOVA ORIGINE ASSE SECONDARIO Q332 (in
valore assoluto): coordinata nell'asse secondario,
sulla quale il TNC deve impostare il centro della tasca
rilevato. Impostazione di base = 0. Campo di
immissione da -99999,9999 a 99999,9999
U TRASFER. VALORE MISURA (0,1) Q303: definire se
l'origine determinata deve essere memorizzata nella
tabella origini o nella tabella Preset:
-1: non utilizzare! Viene inserito dal TNC quando
vengono immessi programmi vecchi (vedere
"Memorizzazione dell'origine calcolata" a pagina 313)
0: registrazione dell'origine calcolata nella tabella
origini attiva. Il sistema di riferimento è il sistema di
coordinate del pezzo attivo
1: registrazione dell'origine calcolata nella tabella
Preset. Il sistema di riferimento è il sistema di
coordinate di macchina (sistema REF)
X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
