364 Cicli di tastatura: controllo automatico dei pezzi
16.1 Pr
incipi f
ondamentali
16.1 Principi fondamentali
Panoramica

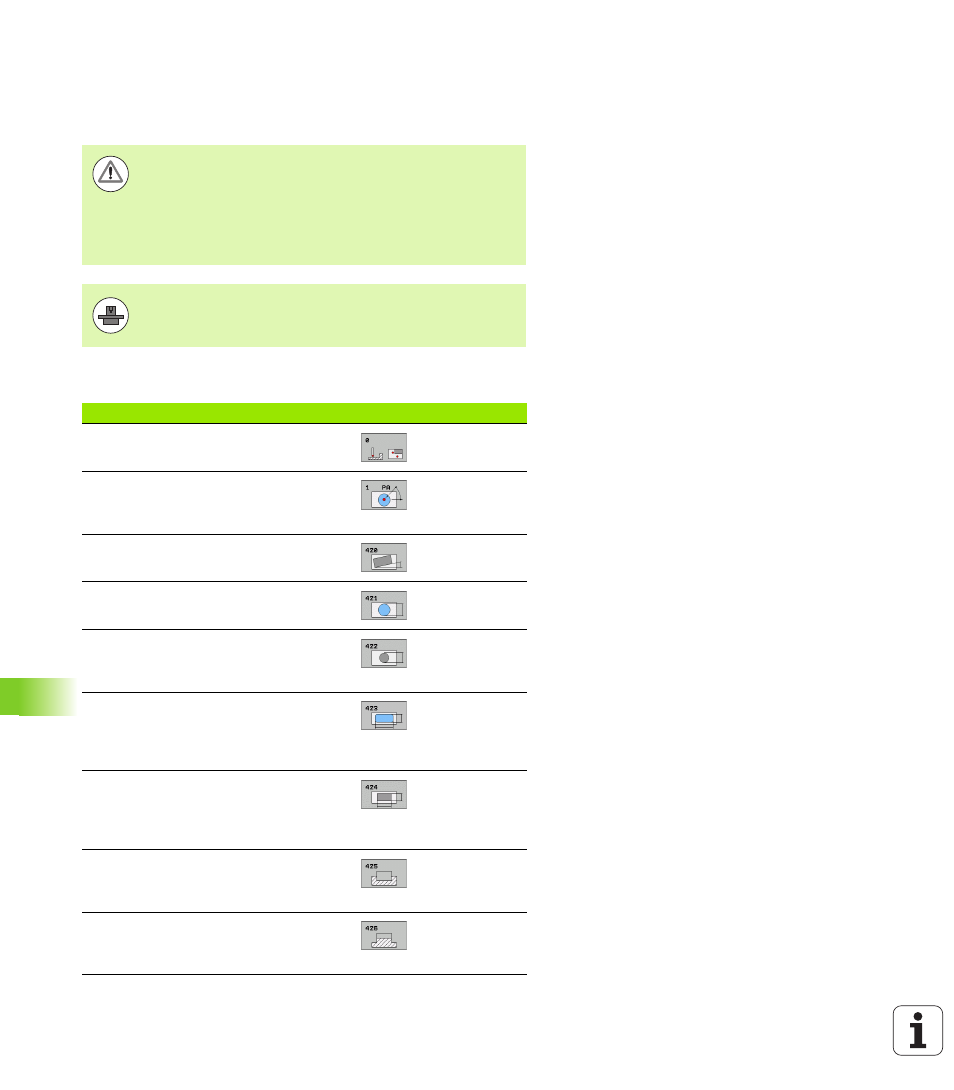

Il TNC mette a disposizione 12 cicli per la misurazione automatica dei
pezzi:
Per l'esecuzione dei cicli di tastatura, il ciclo 8
SPECULARITÀ, il ciclo 11 FATTORE SCALA e il ciclo 26
FATTORE SCALA PER ASSE non devono essere attivi.
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi di
tastatura HEIDENHAIN.
Il TNC deve essere predisposto dal costruttore della
macchina per l'impiego di sistemi di tastatura 3D.
Ciclo Softkey Pagina
0 PIANO DI RIF. Misurazione di una
coordinata in un asse qualsiasi Pagina 370
1 PIANO DI RIF. IN COORD. POLARI
Misurazione di un punto, direzione di
tastatura tramite angolo Pagina 371
420 MISURAZIONE ANGOLO
Misurazione angoli nel piano di lavoro Pagina 373
421 MISURAZIONE FORI Misurazione
posizione e diametro di fori Pagina 376
422 MISURAZIONE CERCHIO
ESTERNO Misurazione posizione e
diametro di un'isola circolare Pagina 380
423 MISURAZIONE RETTANGOLO
INTERNO Misurazione posizione,
lunghezza e larghezza di tasche
rettangolari Pagina 384
424 MISURAZIONE RETTANGOLO
ESTERNO Misurazione posizione,
lunghezza e larghezza di isole
rettangolari Pagina 388
425 MISURAZIONE LARGHEZZA
INTERNA (2º livello softkey) Misurazione
larghezza interna di una scanalatura Pagina 392
426 MISURAZIONE ISOLA ESTERNA
(2º livello softkey) Misurazione esterna di
un'isola Pagina 395
