160 Cicli di lavorazione: definizioni di sagome
6.2 SA
GOMA DI PUNTI SU CER
C
HIO (Ciclo 220, DIN/ISO:
G220)
Parametri ciclo
U CENTRO 1º ASSE Q216 (in valore assoluto): centro
del cerchio parziale nell’asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U CENTRO 2º ASSE Q217 (in valore assoluto): centro
del cerchio parziale nell’asse secondario del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U DIAMETRO DI RIFERIMENTO Q244: diametro del
cerchio parziale. Campo di immissione da 0 a
99999,9999
U ANGOLO DI PARTENZA Q245 (in valore assoluto):
angolo tra l’asse principale del piano di lavoro e il
punto di partenza della prima lavorazione sul cerchio
parziale. Campo di immissione da -360,000 a 360,000
U ANGOLO FINALE Q246 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il punto
iniziale dell'ultima lavorazione sul cerchio parziale (non
vale per cerchi completi); inserire l'angolo finale
diverso dall'angolo iniziale; se per l'angolo finale viene
inserito un valore maggiore di quello dell'angolo
iniziale, la lavorazione viene eseguita in senso
antiorario, altrimenti in senso orario. Campo di
immissione da -360,000 a 360,000
U ANGOLO INCREMENTALE Q247 (in valore
incrementale): angolo tra due lavorazioni sul cerchio
parziale; inserendo 0 per l'ANGOLO
INCREMENTALE, il TNC calcola l'ANGOLO
INCREMENTALE dagli ANGOLI DI PARTENZA e
FINALE e dal NUMERO LAVORAZIONI; inserendo un
ANGOLO INCREMENTALE, il TNC non tiene conto
dell'ANGOLO FINALE; il segno dell'ANGOLO
INCREMENTALE definisce la direzione della
lavorazione (– = senso orario). Campo di immissione
da -360,000 a 360,000
U NUMERO LAVORAZIONI Q241: numero delle
lavorazioni sul cerchio parziale. Campo di
immissione da 1 a 99999

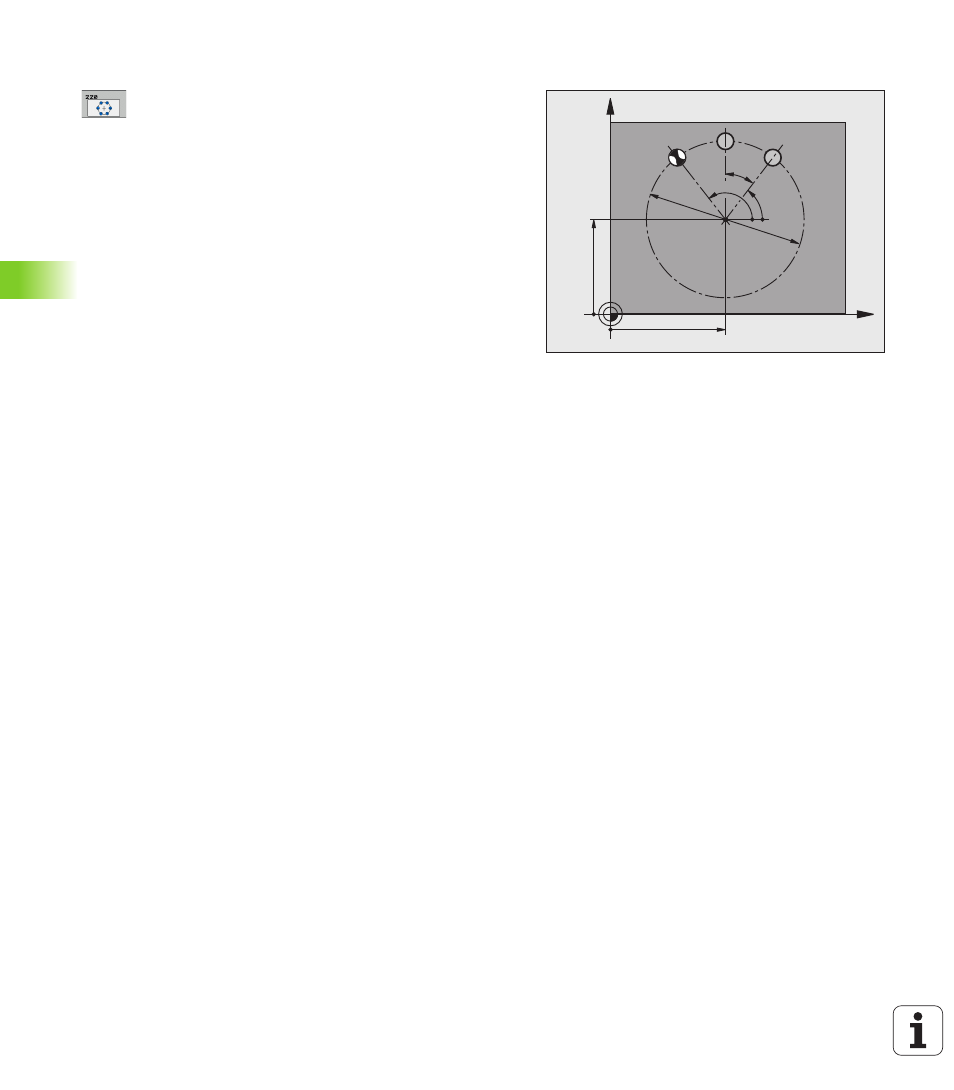

X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
