HEIDENHAIN TNC 320 393

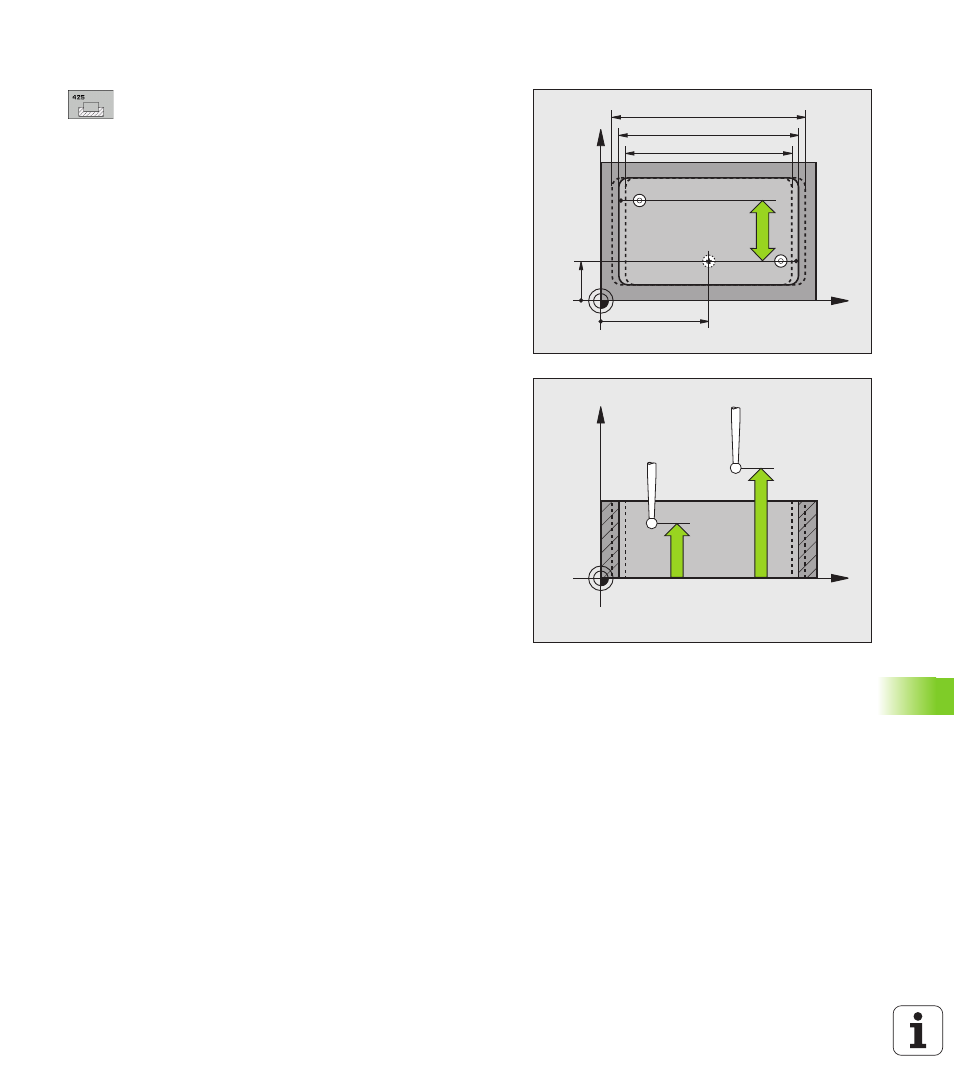

16.9 MISURAZIONE LAR
G
HEZZA INTER
NA (ciclo 425, DIN/ISO:
G425)
Parametri ciclo
U PUNTO DI PARTENZA 1º ASSE Q328 (in valore
assoluto): punto di partenza della tastatura nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U PUNTO DI PARTENZA 2º ASSE Q329 (in valore
assoluto): punto di partenza della tastatura nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U OFFSET PER 2ª MISURAZ. Q310 (in valore
incrementale): valore di spostamento del tastatore
prima della seconda misurazione. Impostando 0, il
TNC non sposta il tastatore. Campo di immissione da
-99999,9999 a 99999,9999
U ASSE MISURATO Q272: asse del piano di lavoro in
cui deve essere effettuata la misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera (=
punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U LUNGHEZZA NOMINALE Q311: valore nominale
della lunghezza da misurare. Campo di immissione da
0 a 99999,9999
U LIMITE MAX DIMENSIONE Q288: lunghezza
massima ammessa. Campo di immissione da 0 a
99999,9999
U LIMITE MINIMO DIMENSIONE Q289: lunghezza
minima ammessa. Campo di immissione da 0 a
99999,9999
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
