HEIDENHAIN TNC 320 375
16.4 MISURAZIONE ANGOL
O
(ciclo
420, DIN/ISO: G420)
U DIREZ. ATTRAVERS. 1 Q267: direzione nella quale il
tastatore deve avvicinarsi al pezzo:
-1:direzione di spostamento negativa
+1:direzione di spostamento positiva

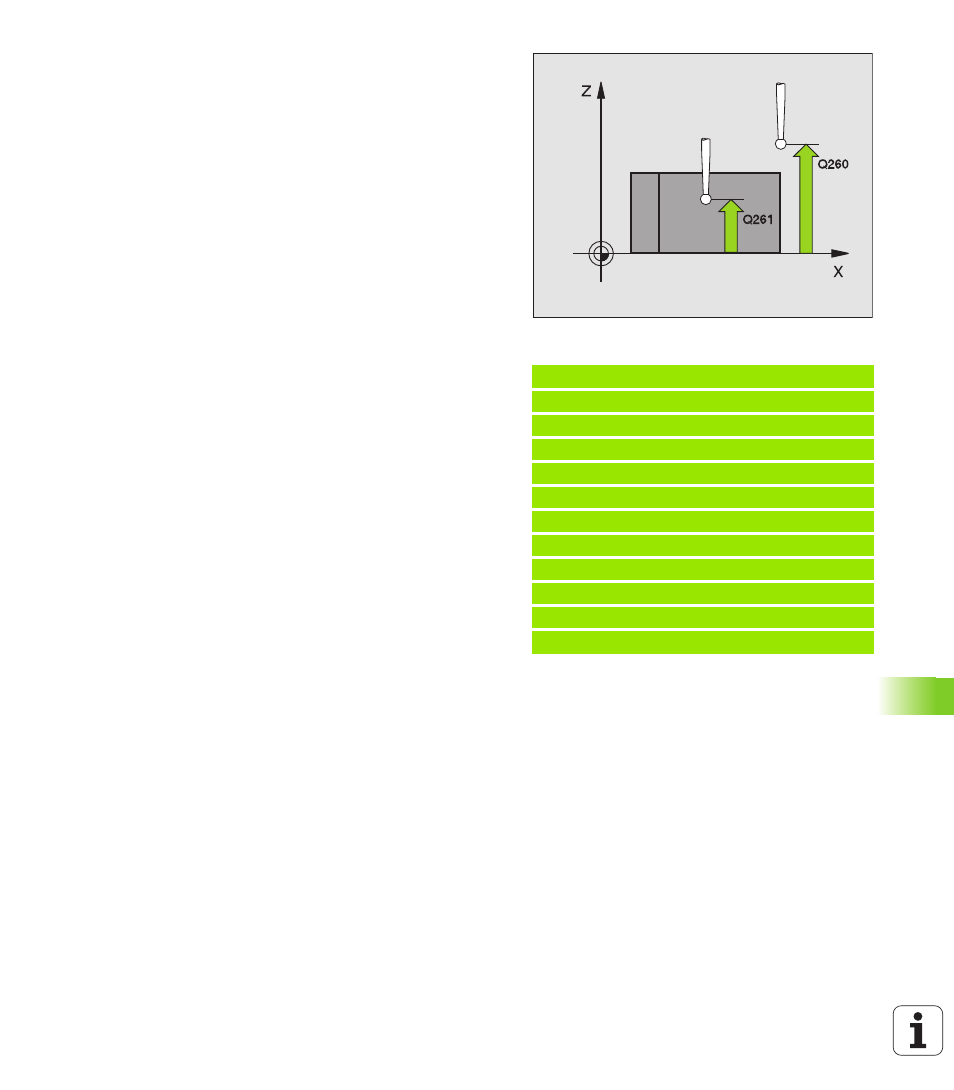

U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a SET_UP (tabella del
sistema di tastatura). Campo di immissione da 0 a
99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
U PROTOCOLLO DI MIS. Q281: definire se il TNC deve
generare un protocollo di misura:
0: non generare un protocollo di misura
1: generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR420.TXT di default nella
directory TNC:\
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con Avvio NC
Esempio: blocchi NC
5 TCH PROBE 420 MIS. ANGOLO
Q263=+10 ;1° PUNTO 1° ASSE
Q264=+10 ;1° PUNTO 2° ASSE
Q265=+15 ;2º PUNTO 1º ASSE
Q266=+95 ;2º PUNTO 2º ASSE
Q272=1 ;ASSE MISURATO
Q267=-1 ;DIREZIONE ATTRAVERS.
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q301=1 ;SPOST. A ALT. SICUR.
Q281=1 ;PROTOCOLLO DI MIS.
