402 Cicli di tastatura: controllo automatico dei pezzi

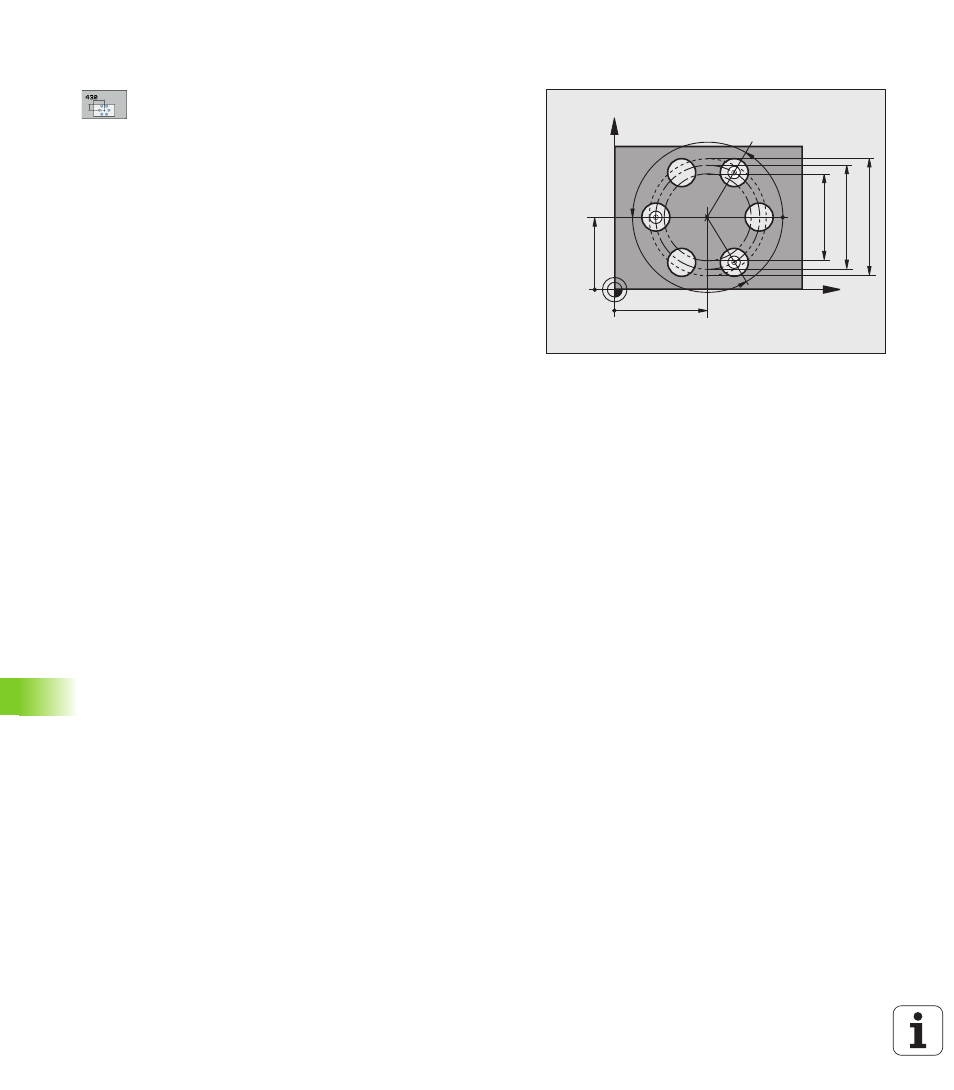

16.12 MISURAZIONE CER
C
HIO DI
FORI (ciclo
430, DIN/ISO: G430)
Parametri ciclo
U CENTRO 1º ASSE Q273 (in valore assoluto): centro
del cerchio di fori (valore nominale) nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U CENTRO 2º ASSE Q274 (in valore assoluto): centro
del cerchio di fori (valore nominale) nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: inserire il diametro
del cerchio di fori. Campo di immissione da 0 a
99999,9999
U ANGOLO 1ª FORATURA Q291 (in valore assoluto):
angolo in coordinate polari del centro del primo foro
nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
U ANGOLO 2ª FORATURA Q292 (in valore assoluto):
angolo in coordinate polari del centro del secondo
foro nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
U ANGOLO 3ª FORATURA Q293 (in valore assoluto):
angolo in coordinate polari del centro del terzo foro nel
piano di lavoro. Campo di immissione da -360,0000 a
360,0000
X
Y
Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
