418 Cicli di tastatura: misurazione automatica degli utensili
1
8
.1 Pr
incipi f
ondamentali
18.1 Principi fondamentali
Panoramica
Con il sistema di tastatura e i cicli di misurazione utensili del TNC gli
utensili possono essere misurati automaticamente. I valori di
correzione della lunghezza e del raggio vengono memorizzati dal TNC
nella memoria utensili centrale TOOL.T e automaticamente
considerati al termine del ciclo di tastatura. Sono disponibili i seguenti
tipi di misurazione:
„ Misurazione con utensile fermo
„ Misurazione con utensile rotante
„ Misurazione di taglienti singoli
I cicli per la misurazione dell'utensile vengono programmati nel modo
operativo Memorizzazione/Editing programma con il tasto TOUCH
PROBE. Sono disponibili i seguenti cicli:
Per l'esecuzione dei cicli di tastatura, il ciclo 8
SPECULARITÀ, il ciclo 11 FATTORE SCALA e il ciclo 26
FATTORE SCALA PER ASSE non devono essere attivi.
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi di
tastatura HEIDENHAIN.
La macchina e il TNC devono essere predisposti dal
costruttore della macchina per l'impiego del sistema di
tastatura TT.
Sulla macchina in questione potrebbero non essere
disponibili tutti i cicli e tutte le funzioni qui descritti.
Consultare il manuale della macchina.

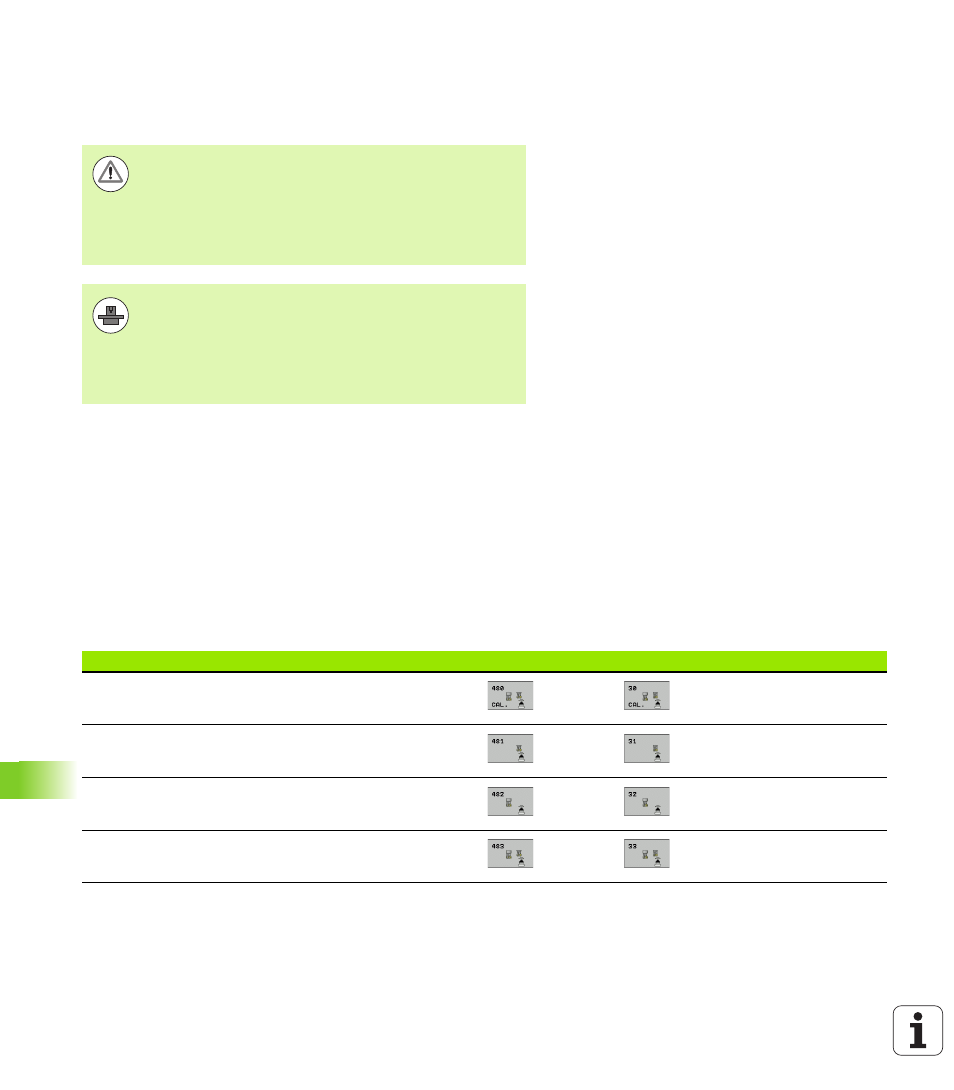

Ciclo Nuovo formato Vecchio formato Pagina
Calibrazione TT; cicli 30 e 480 Pagina 423
Misurazione lunghezza utensile, cicli 31 e 481 Pagina 424
Misurazione raggio utensile, cicli 32 e 482 Pagina 426
Misurazione lunghezza e raggio utensile, cicli 33 e 483 Pagina 428
