250 Cicli: conversioni di coordinate
1
1

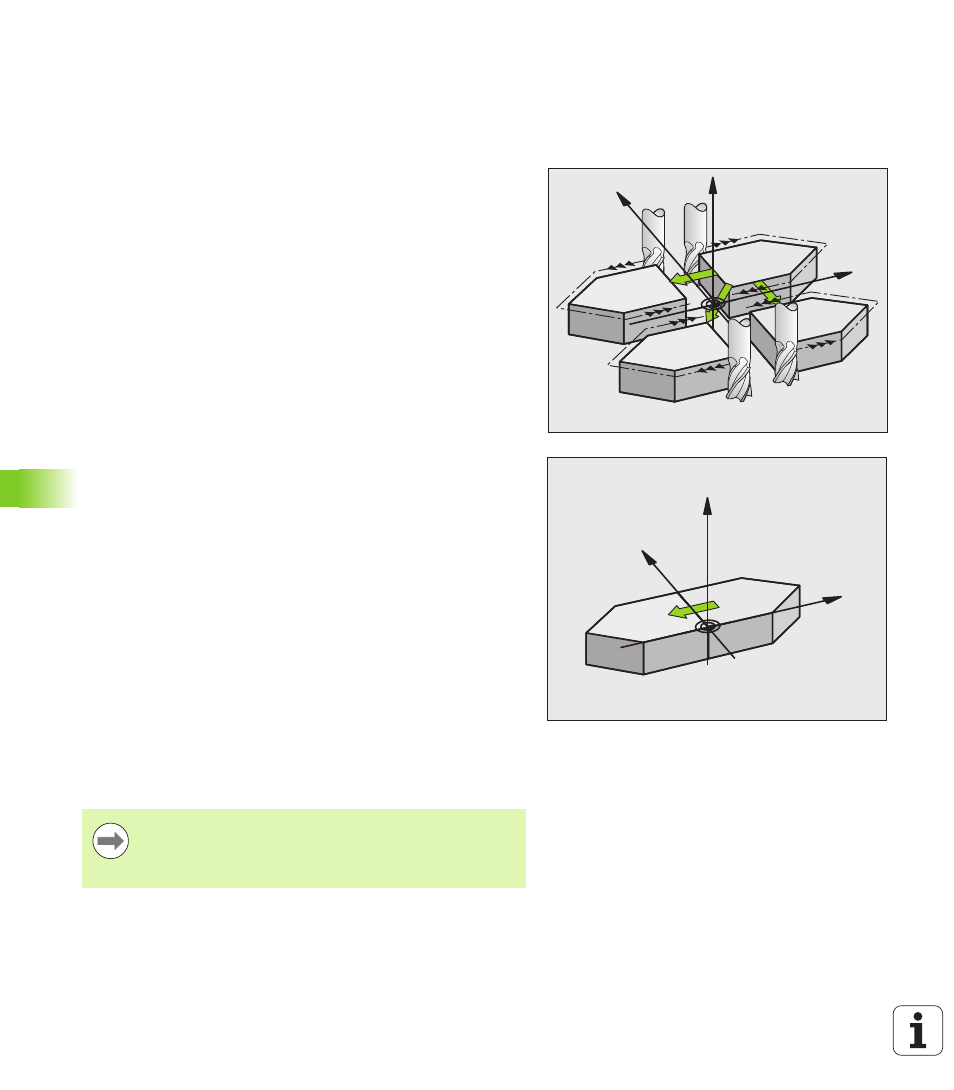

.5 SPECULARITÀ (ciclo 8, DIN/ISO: G28)
11.5 SPECULARITÀ (ciclo 8,
DIN/ISO: G28)
Attivazione
Con questo ciclo il TNC consente l'esecuzione speculare di una
lavorazione nel piano di lavoro.
La specularità si attiva con la sua definizione nel programma. Essa è
attiva anche in modalità Introduzione manuale dati. Il TNC visualizza gli
assi speculari attivi nella visualizzazione di stato supplementare.
„ Ribaltando un solo asse, cambia il senso di rotazione dell'utensile.
Questo non vale per i cicli di lavorazione
„ Ribaltando due assi, il senso di rotazione rimane invariato
Il risultato della specularità dipende dalla posizione dell'origine:
„ Origine sul profilo da ribaltare: l'elemento verrà ribaltato
direttamente intorno all'origine
„ L'origine si trova all'esterno del profilo da ribaltare: anche l'elemento
verrà spostato
Annullamento
Riprogrammare il ciclo SPECULARITÀ inserendo NO ENT.
Per la programmazione
Y
X
Z
Y
X
Z
Ribaltando un solo asse nei cicli di fresatura del gruppo
200 cambia la direzione della lavorazione. Eccezione: il
ciclo 208, in cui la direzione di lavorazione definita nel ciclo
rimane invariata.
