APPENDICE C
c-4 HySpeed HT2000 Manuale di istruzioni
8
028811 028812 028813 028814 028815 028816
Articolo 25 ft (7.6 m) 50 ft (15.3 m) 75 ft (22.9 m) 100 ft (30.5 m) 150 ft (45.8 m) 200 ft (61 m)
6 024144 024144 024144 024144 024144 024144
7 023869/023870 023869/023870 023869/023870 023869/023870 023869/023870 023869/023870
8 023859 023860 023861 023862 023863 023864
Codice
Riferimento articolo Descrizione Quantità
029044 Torch MTG SA, Induct IHS
1 004082 Bracket, IND Sensor, UW-IHS 1
2 004083 Bracket, IND IHS Torch Mounting 1
3 015005 Adapter, 1/4 NPT x #4 1
4 027024 Cylinder, IND Sensor, UW-IHS 1
5 005074 Inductive Sensor Assembly 2
020044* Clevis:Torch Mounting Bracket 1
* L’articolo non è illustrato in Figura c-2.

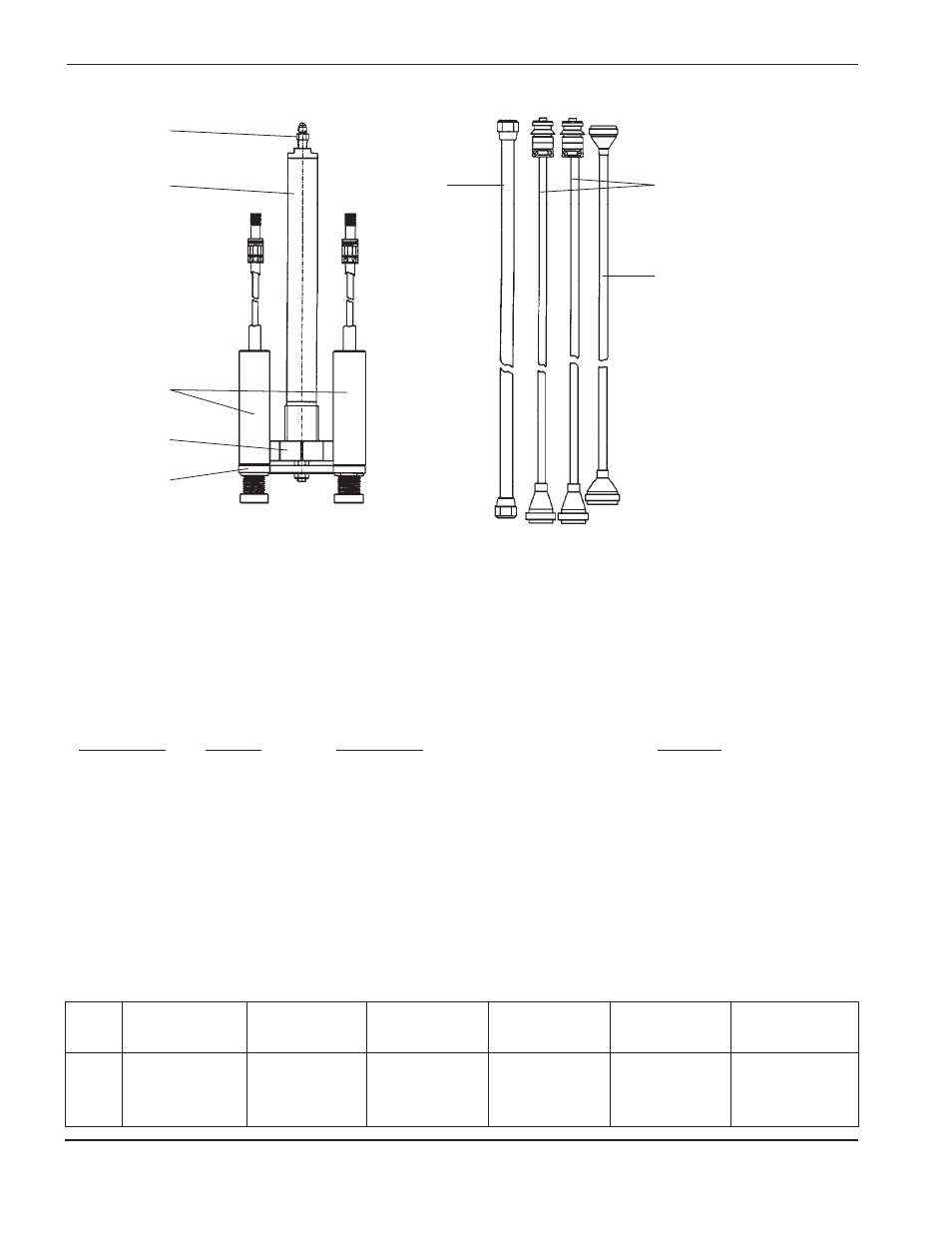

Figura c-2 Gruppo di montaggio su torcia per sistema induttivo IHS con cavi di collegamento
Cavi di collegamento per il sistema induttivo IHS
Gruppo di montaggio su torcia per il sistema induttivo IHS
Articolo padre N° 028720 IHS induttivo, comprende gli articoli elencati di seguito, oltre alla consolle di controllo del
sistema di rilevamento dell’altezza iniziale che compare a pagina 6-11 (Solo in inglese).
1
2
3
4
5
6 7 Vedere pagina c-1 per
ulteriori dettagli
8 Vedere pagina c-1 per
ulteriori dettagli
