FUNZIONAMENTO
7
HySpeed HT2000 Manuale dell’operatore 2-13
Acciaio al carbonio
200 amp. – Plasma ad O
2
/ protezione ad Aria
Questa combinazione di gas offre un’eccellente velocità di taglio, una minima formazione di bava, una minima
nitrurazione della superficie ed un’eccellente saldabilità.

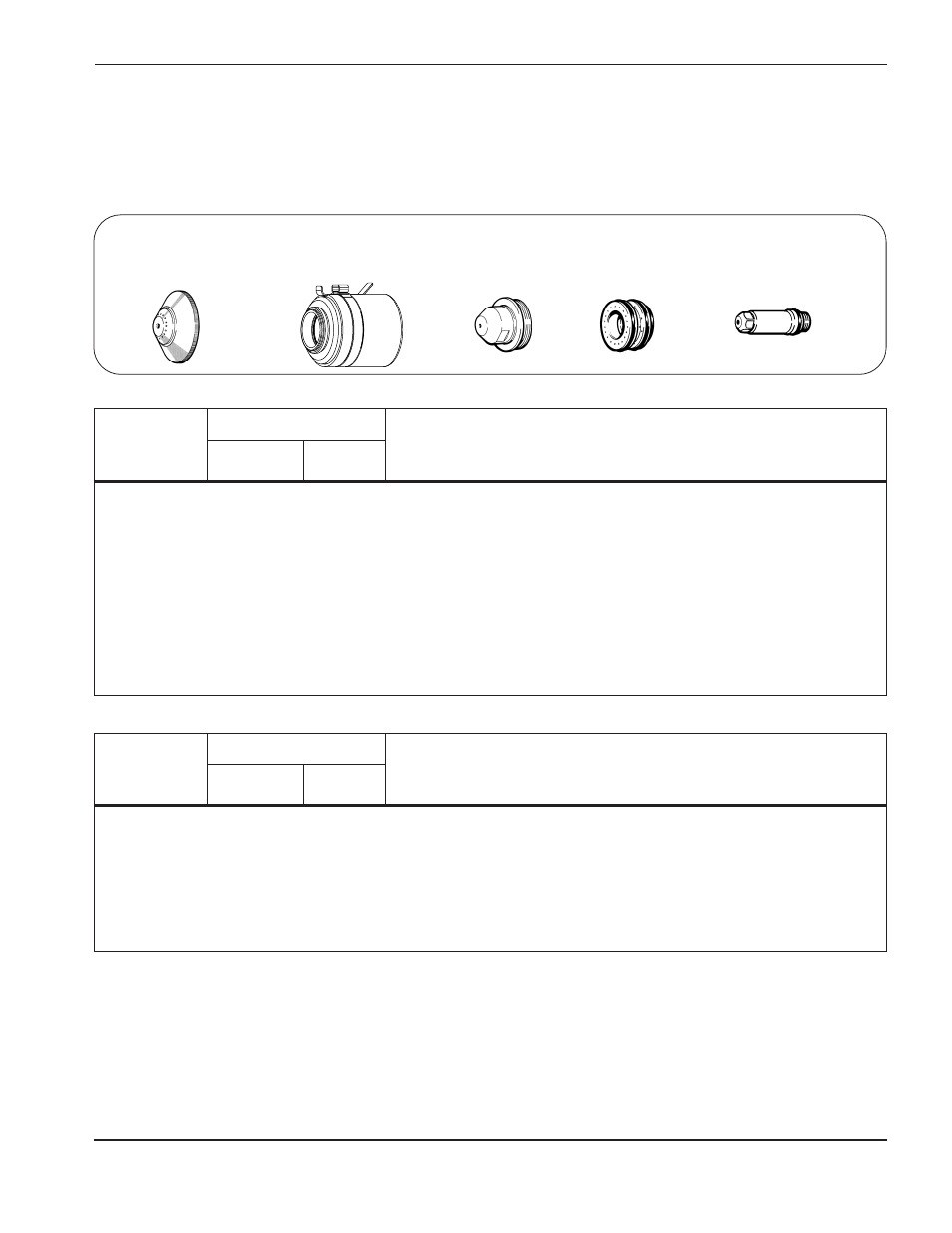

120667 (standard)
Elettrodo
220084 (opzionale)
SilverPlus elettrodo
+
020605
Ugello
120837 (orario)
120838 (antiorario)
Cappuccio di tenuta
020424
Protezione
120833* (orario)
120834 (antiorario)
Anello diffusore
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% O
2
% N
2
) (% O
2
% N
2
) (Aria) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% O
2
% N
2
) (% O
2
% N
2
) (Aria) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
1
⁄
4
" 6 mm 12 38 64 0 60/4 3 6 120 4060 0,5
0,315" 8 mm 3 6 125 3000 0,5
3 ⁄ 8 " 10 mm 7/24 37 130 3 6 125 2540 1,0
1 ⁄ 2 " 12 mm l/min l/min l/min 4 8 125 2030 2,0
5 ⁄ 8 " 15 mm 4 8 130 1780 2,0
3 ⁄ 4 " 20 mm 5 10 135 1400 2,5
7 ⁄ 8 " 22 mm 6 12 135 1140 2,5
1" 25 mm 6 12 140 890 2,5
1
1
⁄
4
" 32 mm 6 12 150 560
1 1 ⁄ 2 " 38 mm 6 12 155 380
1 3 ⁄ 4 " 44 mm 8 15 165 250
2" 50 mm 8 15 170 180
Nota: Impostare la pressione di ingresso del ossigeno gas di plasma a 8,3 bar.
Impostare la pressione di ingresso del azoto gas di plasma a 8,3 bar.
Impostare la pressione di ingresso del gas di protezione a 6,2 bar.
Il taglio continuativo di spessori superiori a 25 mm non è raccomandato.
Nel tagliare del materiale dallo spessore superiore a 38 mm, sul fondo del taglio rimarrà un settore piccolissimo ancora intatto, il che
impedirà il distacco della parte per effetto del suo stesso peso.
*Use 020679 swirl ring in place of 020678 swirl ring to obtain smoother cut edges on material 6 mm to 8 mm thick, but expect a 30-40%
decrease in electrode life.
+ La tecnologia SilverPlus garantisce, nella maggior parte delle applicazioni, una maggior durata dell’elettrodo agli utenti che
utilizzano cicli di lavoro elevati. L’elettrodo di afnio può usurarsi fino ad una profondità doppia rispetto ad un elettrodo
completamente di rame (120667). Nel corso della vita dell’elettrodo, potrebbe essere necessario incrementare la tensione
dell’arco di 5-10 V per mantenere i parametri di taglio corretti.
1 ⁄ 4 " 6 mm 12 38 64 0 70/4,8 3 6 125 3700 0,5
.315" 8 mm 3 6 125 2800 0,5
3 ⁄ 8 " 10 mm 7/24 37 130 3 6 130 2000 1,0
1
⁄
2
" 12 mm l/min l/min l/min 3 6 130 1800 2,0
5
⁄
8
" 15 mm 4 8 135 1500 2,0
3 ⁄ 4 " 20 mm 5 10 140 1200 2,5
7 ⁄ 8 " 22 mm 6 12 140 950 3,0
1" 25 mm 6 12 145 680 3,0
75 mm sotto l’acqua
Solo sopra l’acqua
