APPENDICE A: ARGON-IDROGENO TAGLIO E CIANFRINATURA
7/13/99
HySpeed HT2000 Manuale di istruzioni a-3
Argon-idrogeno cavo della torcia del gas di plasma – dal collettore argon-idrogeno alla torcia
N. di parte Lunghezza
024355 12 in (305
mm)
024354
10 ft (3 m)
024368 20 ft (6,2 m)
024369 30 ft (9,1 m)
024370 40 ft (12,4 m)
024443 50 ft (15 m)
1. CHIUDERE tutti i serbatoi di mandata del
gas di plasma e del gas di protezione.
2. Scollegare l’estremità 4x1 del cavo del
gruppo valvola dal cavo della valvola di
intercettazione.
3. Scollegare il tubo flessibile del gas plasma
che va dalla torcia a SV5.
Estremità 4x1 del cavo
del gruppo valvola
(scollegare dal cavo della
valvola di intercettazione
dell’alimentatore)
Tubo flessibile del gas
plasma (scollegare in
questo punto)

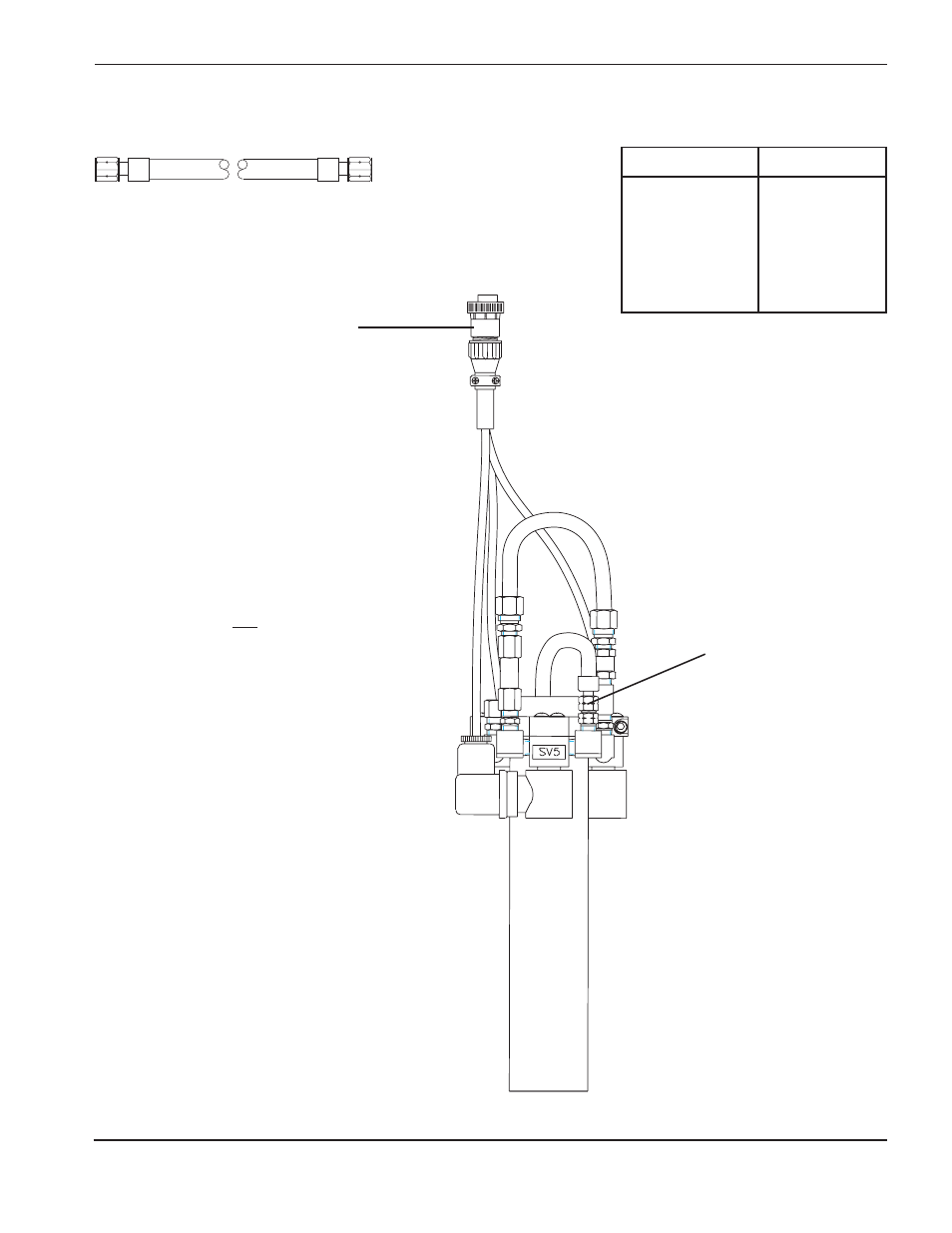

Figura a-4 Adattamento della torcia HT2000LHF per il taglio con argo-idrogeno – 1 di 2
