MANUTENZIONE ORDINARIA
8
HySpeed HT2000 Manuale dell’operatore 3-13
Per determinare se c’è un problema sui moduli chopper, sulla scheda di controllo PCB2 o sulla scheda analogica
PCB3, procedere come segue:
• Controllare che l’alta frequenza sia ancora disattivata (vedere passo 1).
• Scollegare PL3.1 da REC1 su PCB3.
• Posizionare un voltmetro sull’uscita del chopper e premere il pulsante INIZIO TAGLIO.
• Se il voltmetro rileva +280 VCC, allora può essere necessario sostituire o la scheda di controllo PCB2
oppure la scheda analogica PCB3.
• Se il voltmetro rileva 0 V, allora occorre sostituire il corrispondente modulo chopper CH1 o CH2.

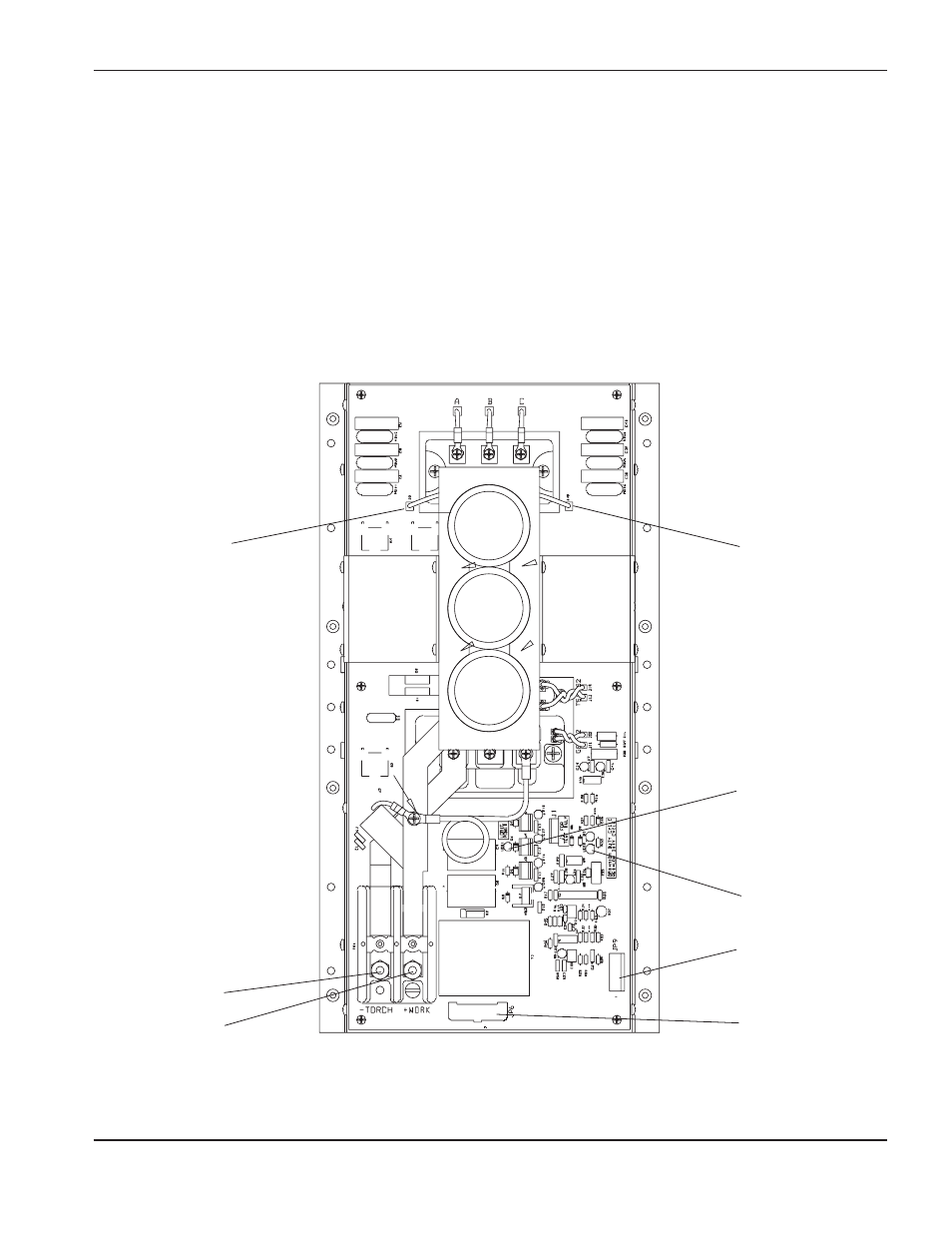

Figura 3-4 Modulo chopper – Vista frontale
Ponte (+)
- TORCIA
+ PEZZO
Ponte (–)
LED3
LED1
JP9
JP6
