APPENDICE A: ARGON-IDROGENO TAGLIO E CIANFRINATURA
7/13/99
a-4 HySpeed HT2000 Manuale di istruzioni
4. Collegare il connettore con filettatura
sinistrorsa 015049 al tubo del plasma sulla
torcia.
5. Collegare un’estremità del tubo del plasma
ad argo-idrogeno sulla torcia all’apposito
connettore situato nella parte anteriore del
collettore dell’argo-idrogeno. (Fig. a-4)
6. Collegare l’altra estremità del tubo del
plasma ad argo-idrogeno sulla torcia al
connettore 015049.
Mandata di azoto alla consolle del gas
Connect the nitrogen supply to the shield connection at the rear of the gas console (Fig. a-5).
Figura a-5 Mandata dell’azoto alla consolle del gas
Raccord du tuyau de gaz
plasma de la torche
Connettore
015049
Tubo del
plasma sulla
torcia
Argo-idrogeno tubo del gas
di plasma della torcia

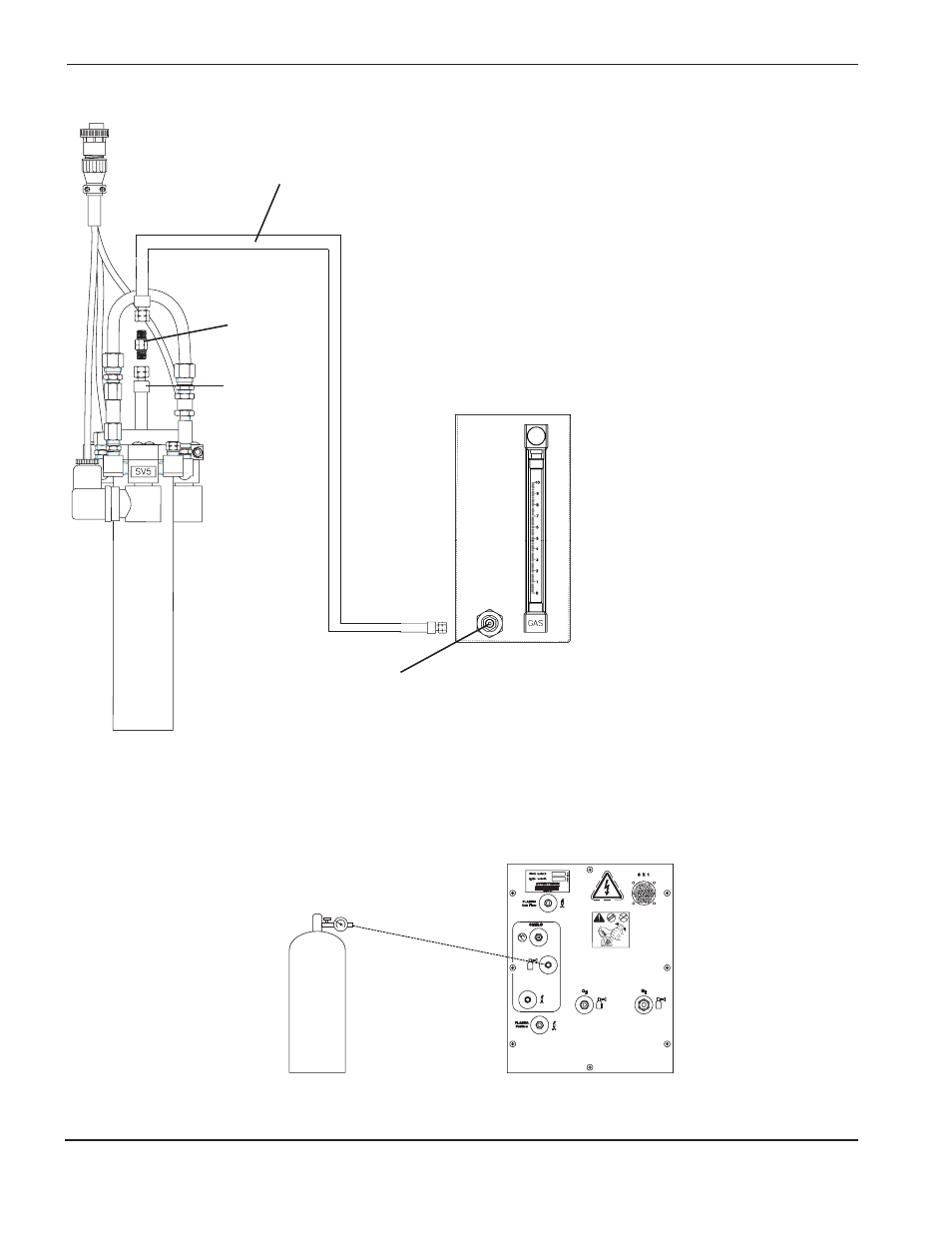

Figura a-4 Adattamento della torcia HT2000LHF per il taglio con argo-idrogeno – 2 di 2
Ni
trogen
2WRENCHES
Azoto
