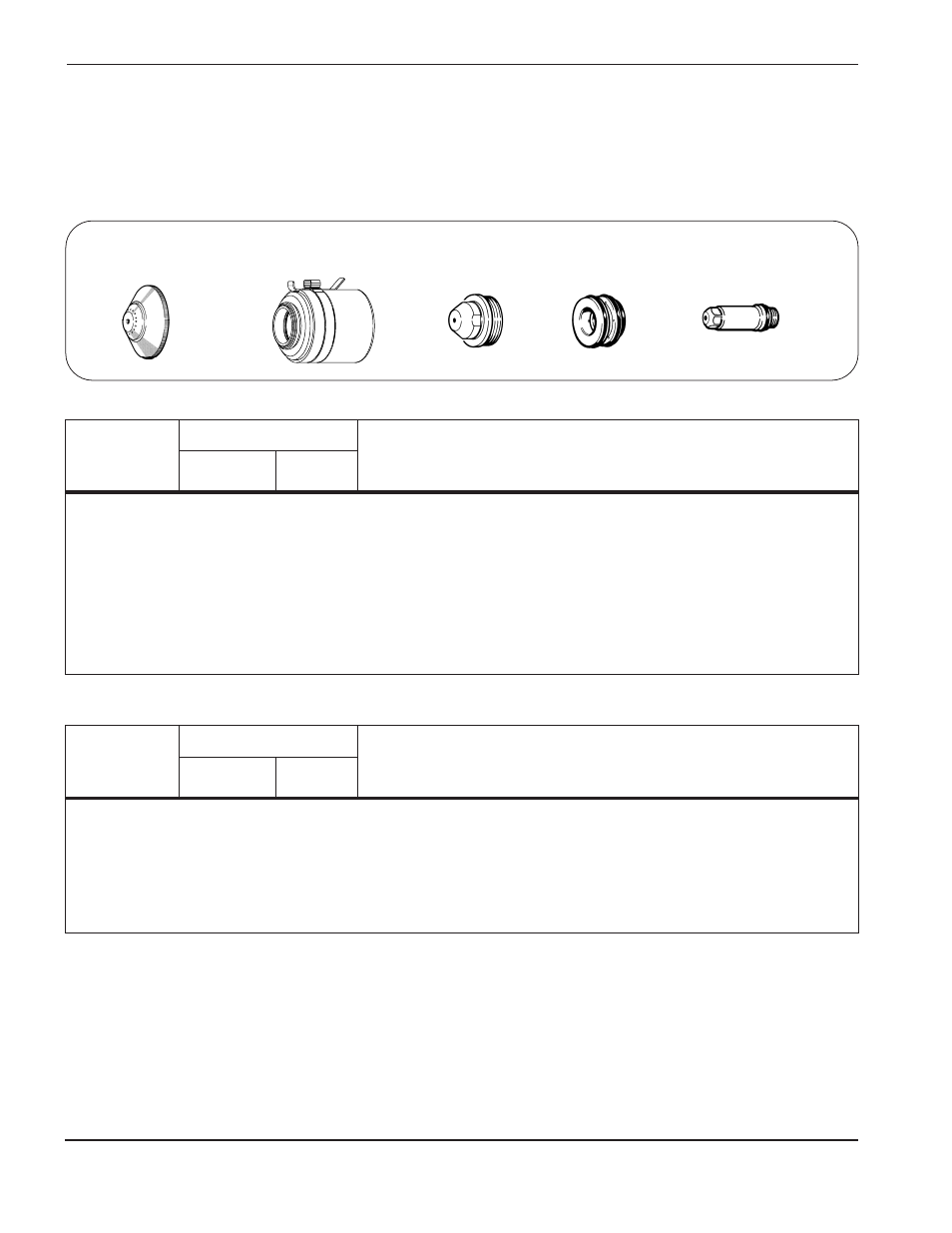

Hypertherm HT2000LHF - Manuale (Pagina 41)

FUNZIONAMENTO
6
2-26 HySpeed HT2000 Manuale dell’operatore
Alluminio
200 amp. – Plasma ad N
2
/ protezione a CO
2
Usare questa combinazione di gas quando la qualità del bordo di taglio è meno importanti.
Questa combinazione di gas prolungherà la durata dell’elettrodo.
% della portata
Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% N
2
) (% N
2
) (CO
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% N
2
) (% N
2
) (CO
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
3
⁄
16
" 5 mm 50 60 60/4 3 6 130 4700 0,5
1 ⁄
4
" 6 mm 3 6 135 4050 1,0
3 ⁄
8
" 10 mm 31 37 100 3 6 135 3050 2,0
1 ⁄
2
" 12 mm l/min l/min l/min 3 6 140 2400 2,5
5 ⁄
8
" 15 mm 4 8 140 1800 2,5
3
⁄
4
" 20 mm 5 10 150 1400 3,0
7
⁄
8
" 22 mm 6 12 160 1050 3,0
1" 25 mm 6 12 165 840 3,0
1 1 ⁄
4
" 32 mm 6 12 175 510 3,0
1 1 ⁄
2
" 38 mm 8 16 185 280 3,0
Note: Impostare la pressione di ingresso del gas di plasma a 120 psi (8,3 bar).
Impostare la pressione di ingresso del gas di protezione a 90 psi (6,2 bar).
Il taglio continuativo di spessori superiori a 22 mm non è raccomandato.
3 ⁄
16
" 5 mm 50 60 70/4,8 3 6 130 4450 0,5
1 ⁄
4
" 6 mm 3 6 135 3650 1,0
3 ⁄
8
" 10 mm 31 37 130 3 6 140 2600 1,5
1 ⁄
2
" 12 mm l/min l/min l/min 3 6 145 1820 2,0
5
⁄
8
" 15 mm 4 8 145 1350 2,5
3
⁄
4
" 20 mm 5 10 155 980 3,0
7
⁄
8
" 22 mm 6 12 165 750 3,0
Solo sopra l’acqua
75 mm sotto l’acqua
020424
Protezione 120837
Cappuccio di tenuta 020608
Ugello 020607
Anello diffusore 020415
Elettrodo
