FUNZIONAMENTO
5/8/98
2-8 HySpeed HT2000 Manuale dell’operatore
Apertura della mandata dei gas
4. Impostare l’interruttore bistabile S2 presente sulla consolle del gas su Funzionamento.
5. Impostare S1 presente sulla consolle del gas su N
2
/Aria (per l’uso dell’azoto o dell’aria come gas di plasma),
od O
2
(per l’uso di ossigeno come gas di plasma).
6. Aprire la mandata dei gas di alimentazione richiesti.
Nota: consultare le Tabelle di taglio per impostare le pressioni di ingresso dei gas di plasma e di
protezione.
Inserimento dell’alimentazione elettrica e regolazione della tensione/corrente
7. ACCENDERE l’interruttore generale. Impostare l’interruttore principale dell’alimentatore nella posizione di
accensione, ON. Consultare Indicatori di stato prima dell’avviamento, in questa sezione.
8. Accendere l’alimentazione elettrica premendo il pulsante di ACCENSIONE ALIMENTAZIONE (I) (PB1)
presente sull’alimentatore dell’HT2000LHF. Assicurarsi che la spia luminosa di colore verde di ACCENSIONE
ALIMENTAZIONE si illumini. Mantenere premuto PB1 fino a che tutti gli indicatori di stato si spengono.
9. Impostare la tensione e la corrente utilizzando la consolle digitale a distanza od il computer d’interfaccia della
macchina. Scegliere la corrente e la tensione dell’arco in funzione del tipo e dello spessore del metallo da
tagliare secondo quanto riportato nelle Tabelle di taglio.
Regolazione dei gas di preflusso

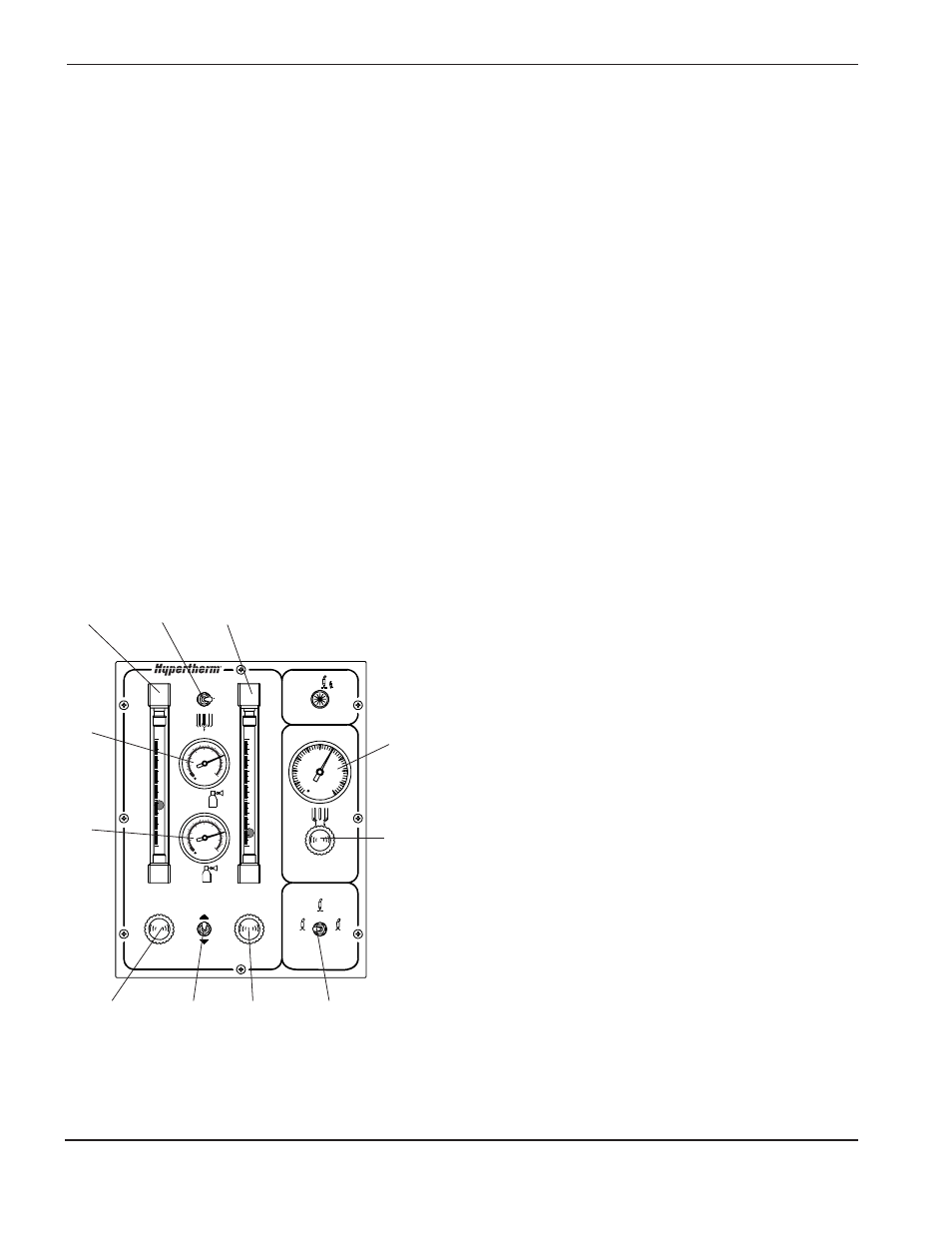

10. Impostare il commutatore S2 sulla consolle del gas su Test
preflusso. Verificare la pressione di ingresso del gas di
plasma indicata dai manometri PG1 e PG2. Fare
riferimento alle Tabelle di Taglio per le corrette impostazioni
della pressione.
11. Osservare i flussometri dell’ossigeno (FM2) e/o dell’azoto-
aria (FM1) ed impostare la percentuale della portata del gas
di plasma di Preflusso facendo riferimento alle Tabelle di
Taglio e ruotando le manopole di regolazione del
flussometro di preflusso dell’azoto-aria (MV2) e/o
dell’ossigeno (MV3).
12. Osservare il manometro del gas di protezione (PG3) sulla
consolle del gas ed impostarlo secondo le specifiche della
Tabella di Taglio ruotando la valvola di dosaggio del gas di
protezione (MV4).
Nota: Se sono stati sostituti i consumablili od il
sistema è rimasto spento per più de un’ora,
spurgare i condotti del gas facendo
funzionare il sistema nella modalità Provo
preflusso per un minuto.
