HySpeed HT2000 Manuale di istruzioni c-1
Appendice C
COLLEGAMENTI DEL RILEVAMENTO DI ALTEZZA INIZIALE (IHS)
Nota: Se si usa il sistema Command THC, fare riferimento al manuale #802780.
Consultare la pagina 3-8 (Solo inglese) per i collegamenti dell’alimentatore e alla consolle IHS. Vedere la Fig. c-1
per i collegamenti del sistema IHS.

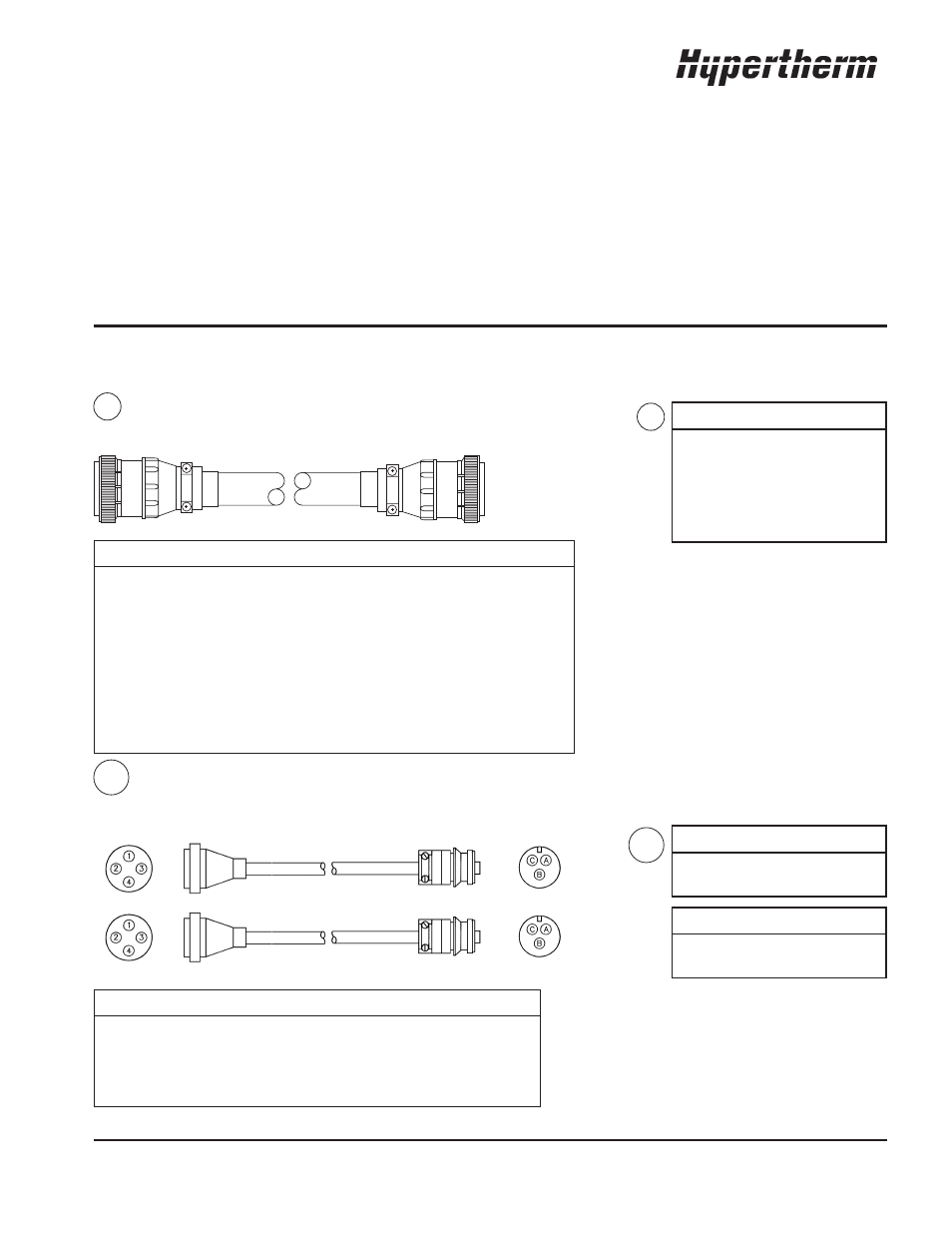

Cavo di interfaccia IHS – dal PS all’IHS 14
8X1
Estremità PS Estremità IHS
1X9
1X9 8X1 Colore Segnale
1 1 Rosso Segn. completo IHS
4 4 Nero Com. completo IHS
8 Protezione Drain
2 2 Verde Segn. int. fine corsa superiore
5 3 Nero Com. int. fine corsa superiore
9 5 Protezione Terra
11 9 Nero Alimentazione CA
14 8 Bianco Alimentazione CA
7 Protezione Terra
7 Ner
8X2/8X3 8X4/8X5 Colore Segnale
4 A Rosso Alimentazione (+15V CC)
2 B Nero Comune
1 C Chiaro Segnale
3 Calza Protezione
14 N. di parte Lunghezza
023859 25 ft (7.6m)
023860 50 ft (15m)
023861 75 ft (23m)
023862 100 ft (30.5m)
023863 150 ft (46m)
023864 200 ft (61m)
Cavo di interfaccia IHS – a IHS a sonde induttore
I due conduttori del sensore fanno parte dei cavi di collegamento per il sistema induttivo IHS– vedere pagina c-4.
N. di parte Lunghezza
023888 2 ft (.6 m)
023869 40 ft (12 m)
N. di parte Lunghezza
023889 2 ft (.6 m)
023870 40 ft (12 m)
8X2
8X3
8X4
8X5
14A
14A
