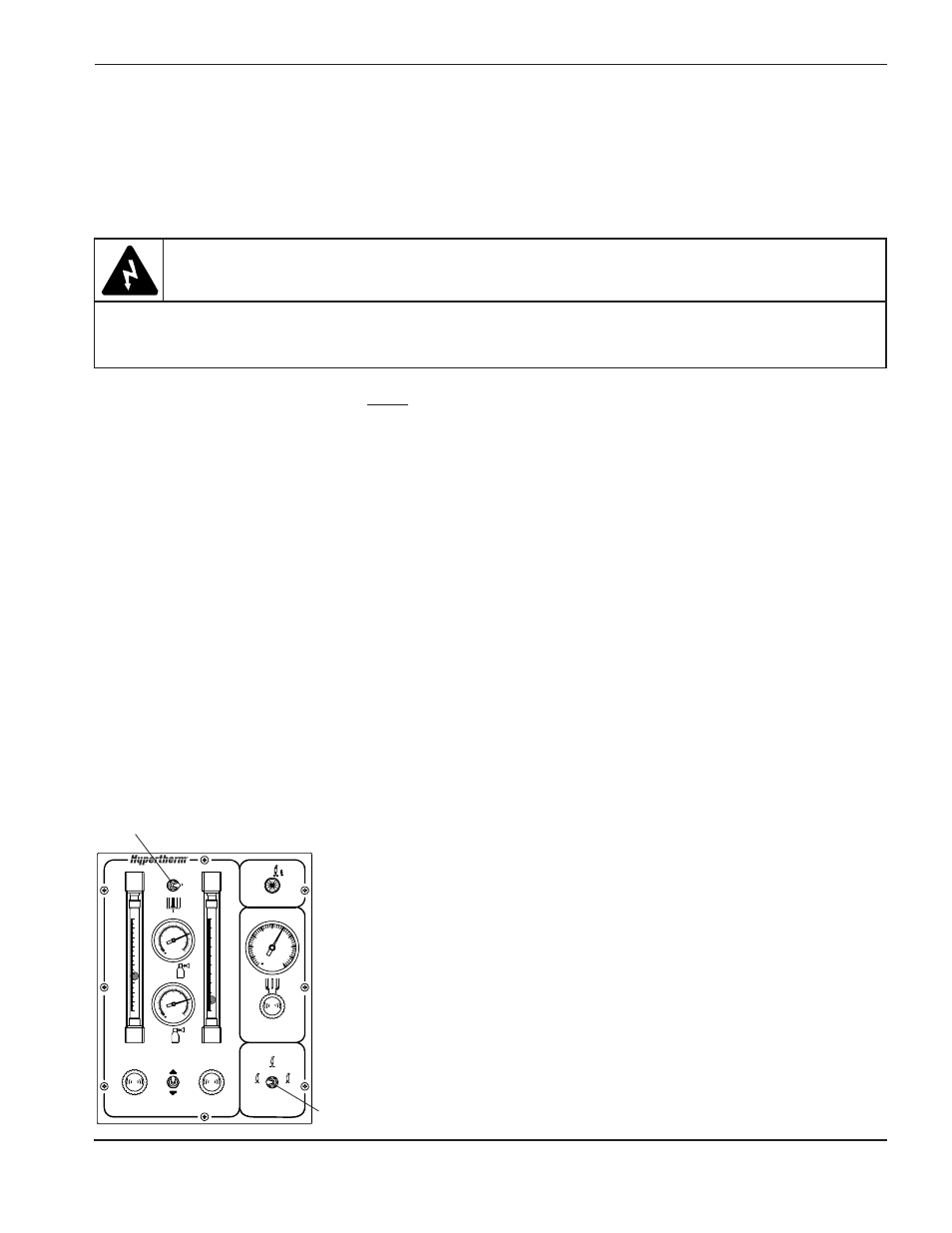

APPENDICE A: ARGON-IDROGENO TAGLIO E CIANFRINATURA
7
HySpeed HT2000 Manuale di istruzioni a-5
AVVERTENZA
P rima di azionare questo sistema, bisogna leggere accuratamente la sezione relativa alla
Sicurezza! SPEGNERE l’interruttore generale che controlla l’alimentatore elettrico
dell’HT2000LHF prima di procedere con le seguenti operazioni.
Funzionamento
Prima dell’utilizzo, assicurarsi che l’ambiente di taglio e l’abbigliamento personale soddisfino i requisiti di sicurezza
descritti nella sezione Sicurezza di questo manuale. Se si verificano dei problemi durante il funzionamento, fare
riferimento al paragrafo Installazione di questa Sezione ed anche alla Sezione 3 (versión inglese).
Nota: per il funzionamento senza il collettore all’argon-idrogeno, consultare la Sezione 2
Funzionamento.
Controllare la torcia
1. Togliere i ricambi torcia da quest’ultima e controllare che non siano usurati né danneggiati. Riporre sempre i
ricambi su di una superficie pulita, asciutta e priva di tracce d’olio dopo averli smontati. Dei ricambi
torcia sporchi possono causare il malfunzionamento della torcia.
• Controllare la profondità della cavità dell’elettrodo usando l’apposito complessivo calibro. L’elettrodo deve
essere sostituito se la profondità supera 0,044 pollici (1,0 mm).
• Pulire l’anello di corrente presente nella torcia con un tovagliolo di carta pulito od un batuffolo di cotone
(consultare la Fig. 2-7).
• Consultare le Tabelle di taglio per l’argo-idrogeno nella sezione relativa al Funzionamento per scegliere i
corretti ricambi torcia per le proprie esigenze di taglio.
2. Sostituire i consumabili. Per informazioni più dettagliate, fare riferimento al paragrafo Sostituzione dei
Consumabili nella Sezione 2.
3. Verificare che la torcia sia perpendicolare al materiale.
4. Verificare che il cavo argo-idrogeno 14X1 sia collegato al collettore argo-idrogeno.
Aprire la mandata dei gas
1. Impostare l’interruttore bistabile S2 presente sulla
consolle del gas su Funzionamento.
2. S1 può essere impostato nell’una o nell’altra posizione.
3. APRIRE la mandata del gas argon-idrogeno e la
mandata del gas di azoto. Verificare che le mandata
dell’ossigeno e dell’aria restino CHIUSE.
• Impostare il regolatore di alimentazione del gas di
plasma in modo che indichi 8,2 bar +/- 0,7 bar.
• Impostare il regolatore di alimentazione del gas di
protezione in modo che indichi 6,2 bar +/- 0,7 bar.
PLASMA
N 2 /Air O 2
SHIELD
N 2 /Air
psi
psi
psi
DC
N 2 /Air
O 2
O 2 PLASMA
Cut Flow PreFlow PreFlow
Run
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
Test
Preflow
Test
Cutflow
HySpeed ® HT2000LHF ®
S1
S2
