APPENDICE C
HySpeed HT2000 Manuale di istruzioni c-3
8
Alimentazione dell’aria su IHS – Alimentazione dell’aria alla consolle IHS
Il cliente deve fornire l’aria compressa industriale con pressione regolata a 1,4 bar e un tubo flessibile per l’aria
con diametro interno da 6 mm per il collegamento tra il regolatore e la consolle di controllo altezza induttivo.
Gruppo tubo flessibile dell’aria – da consolle IHS a bombola dell’aria del sensore induttivo
Il tubo flessibile per l’aria da 12 m è compreso nei cavi di interconnessione per il sistema induttivo IHS –
vedere pagina c-4.
14B
14B

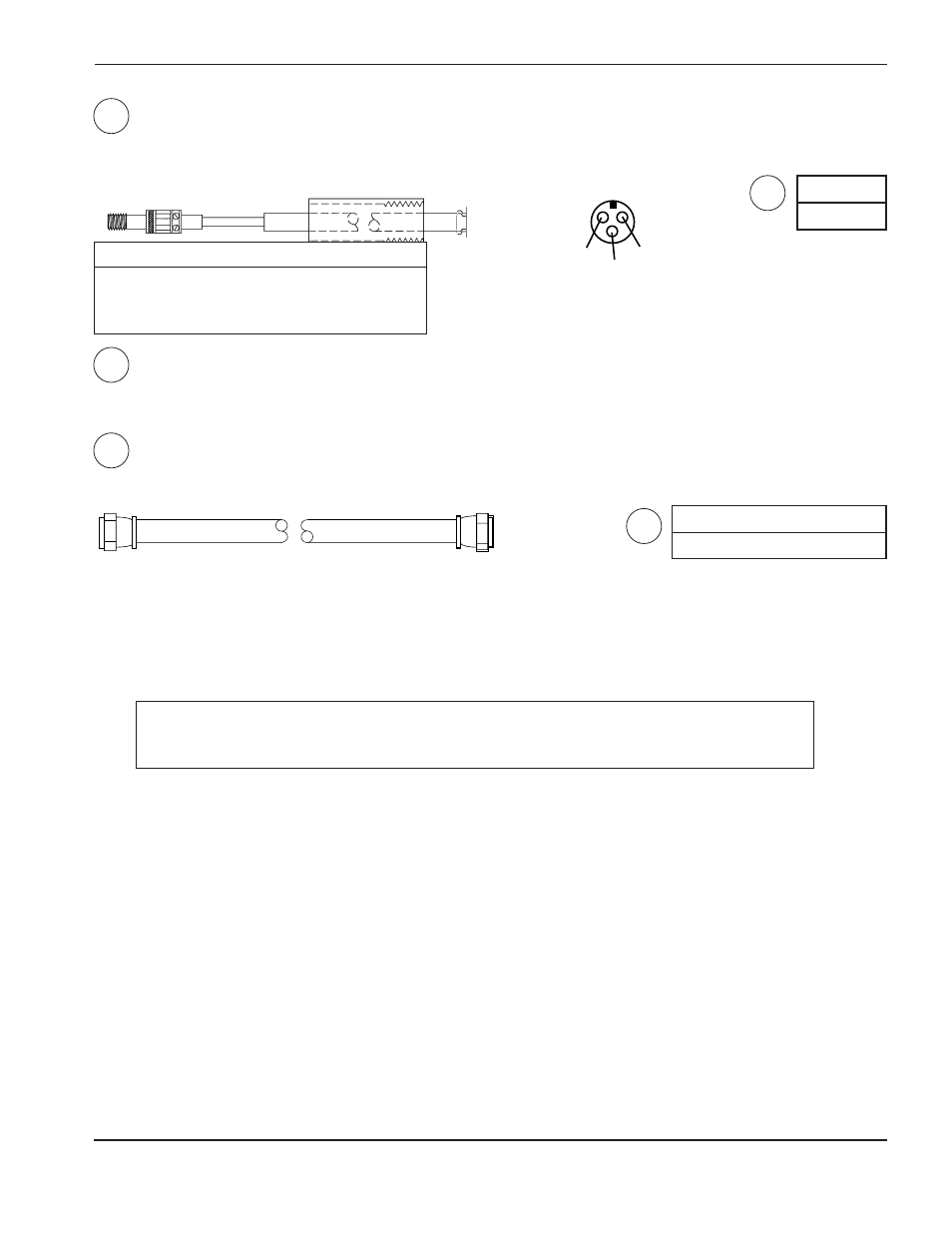

Sonde induttive IHS
Le 2 sonde induttive vengono fornite con il sottogruppo per il montaggio su torcia del sistema induttivo IHS –
vedere pagina c-4.
14C
14D
14D
N. di parte
005074
A
B
C
Vista posteriore
Piedino C olore Segnale
A Marrone Alimentazione (+15V CC)
B Blu Comune
C Nero Segnale
N. di parte Lunghezza
024144 40 ft (12 m)
Interruttore e cavo di fine corsa superiore – Da fine corsa superiore a consolle IHS
Nota: Il cliente deve fornire l’interruttore di fine corsa superiore opzionale. Caratteristiche tecniche
dell’interruttore: +12V CC @ 1,2 ma. Sono preferibili i contatti tipo oro. Selezionare un interruttore
normalmente chiuso che si apra quando la leva è sollevata (quando la torcia si ritrae completamente).
Installare l’interruttore di fine corsa superiore dietro il dispositivo di sollevamento della torcia, come nella
figura c-1.
Attenzione: seguire la procedura di installazione del cavo riportata qui di seguito onde
evitare problemi di interferenze elettromagnetiche con il gruppo di condotti
della torcia.
1. Utilizzare un cordone elettrico bipolare con conduttori avvolti da
≈
0,6 mm (tipo Belden N° 8761 in USA).
2. A livello dell’interruttore di fine corsa superiore, collegare il filo comune (nero) ed il filo del segnale (chiaro)
all’interruttore di fine corsa superiore. Tagliare il filo di terra schermatura (non isolato). Avvolgere l’estremità
tagliata con del nastro isolante.
3. Sulla consolle del controllo IHS, allentare le due chiusure e aprire il coperchio anteriore.
4. Far passare il cavo attraverso il pressacavo per collegare i conduttori del cavo ad 1TB.
5. Collegare il cavo di terra schermato (non isolato) alla morsettiera 1TB-10 (#S). Questo serve per il collegamento
dello schermo del cavo al telaio dell’alimentatore. La terra della schermatura non deve toccare l’involucro del
modulo IHS.
6. Collegare il filo comune (nero) ad 1TB-11 (N. 4).
7. Collegare il filo del segnale (chiaro) ad 1TB-12 (N. 67).
Nota: Se il segnale dell’interruttore di fine corsa superiore viene da un’interfaccia sulla macchina
di taglio, la schermatura deve essere isolata elettricamente dalle altre schermature di altri
cavi. Usando un cavo separato si eviteranno problemi di ritorno a terra.
