4-2 ProSYS – Manuale di Installazione e Programmazione
Funzioni dei Tasti della Tastiera LCD
#/
?

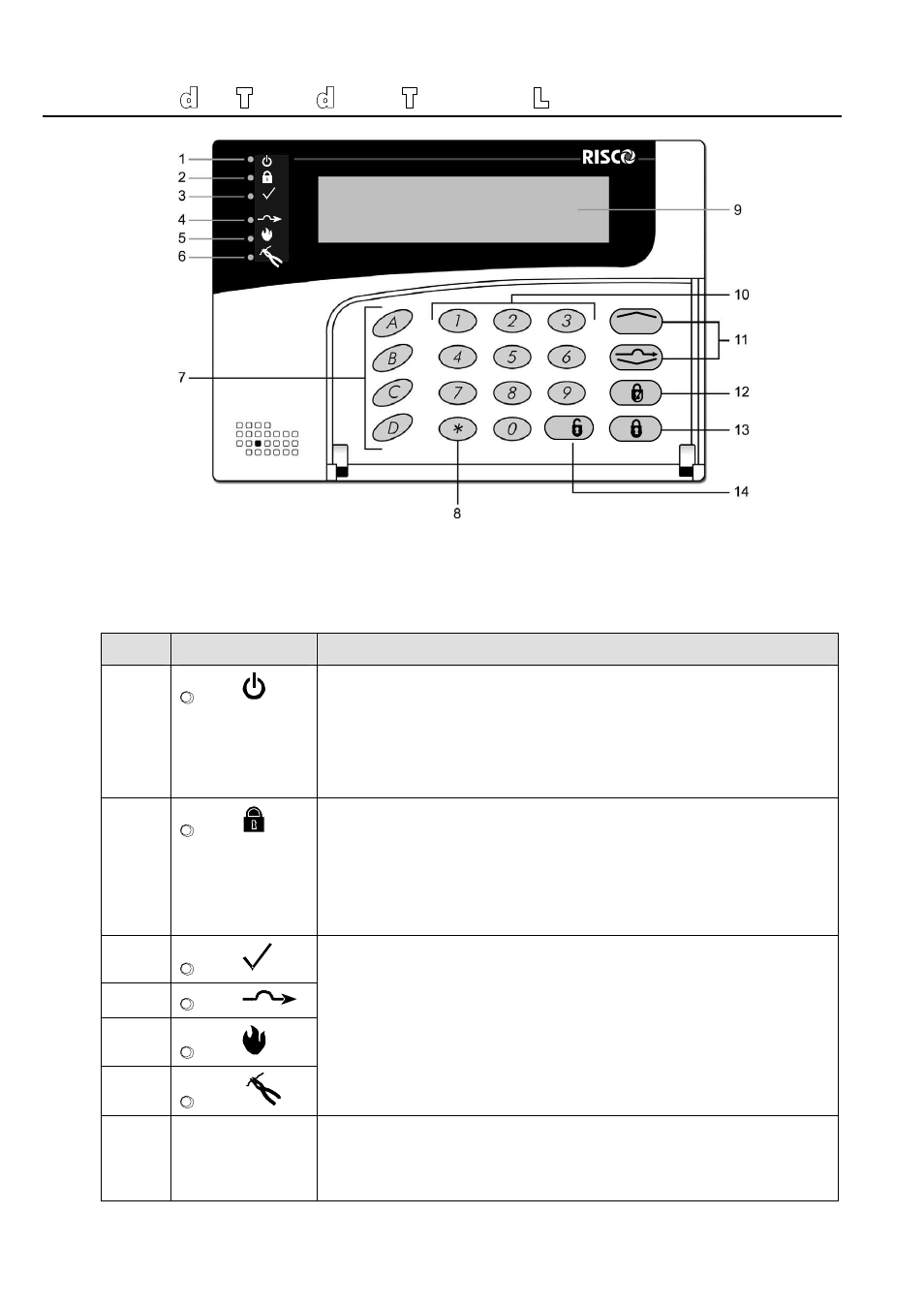

Figura 4-1: Tastiera LCD
La tastiera LCD è una interfaccia che permette di utilizzare e programmare il sistema ProSYS. La
tastiera LCD ha 6 indicatori LED e una serie di tasti. Gli indicatori LED e le funzioni dei tasti sono
spiegate nella tabella seguente:
Rif. Tasto/LED Spiegazione
1
 LED
Questo LED indica:
Y LED ON = Alimentazione presente
Y Lampeggio Lento del LED = sistema in programmazione
tecnica o nel menù funzioni utente
Y Lampeggio Veloce del LED = Presenza Anomalie
2
 LED
Y LED ON = Indica che il sistema è inserito. Tutte le
partizioni devono essere prima disinserite (LED spento)
con codice utente per entrare in Programmazione Tecnica
con il codice Tecnico.
Y Lampeggio Veloce del LED = Indica che il sistema è in
allarme.
3
 LED
4
 LED
5
 LED
6
 LED
Questi LED sono spenti durante la programmazione tecnica del
sistema. I LED delle altre tastiere eventualmente collegate al
sistema, lampeggiano durante la fase di programmazione tecnica.
7 A, B, C, e D Utilizzare questi tasti per programmare le MACRO o i livelli di
inserimento per partizione. Per maggiori informazioni fare
riferimento al paragrafo Gruppi di Inserimento del Capitolo 1,
Introduzione al Sistema ProSYS.
