Capitolo 3: Installazione degli Accessori
e dei Moduli di Espansione
Questo capitolo descrive le fasi 3, 4 e 5 della procedura di installazione del sistema ProSYS:
)
Fase 3: Identificazione e Cablaggio di Tastiere e Moduli di Espansione, questa pagina
)
Fase 4: Aggiunta dei Moduli, pagina 3-3
)
Fase 5: Alimentazione Iniziale, pagina 3-8
Fase 3: Identificazione e Cablaggio di Tastiere e
Moduli di Espansione
Questo paragrafo spiega come programmare un indirizzo di identificazione (ID) affinché il sistema
riconosca individualmente ogni tastiera e modulo di espansione e come installare una tastiera:
)
Configurazione degli indirizzi ID dei Moduli, questa pagina
)
Installazione della Tastiera, pagina 3-2
Configurazione degli indirizzi ID dei Moduli
¾
Per programmare il numero di indirizzo ID:
Programmare il numero di indirizzo ID di ogni dispositivo configurando il banco di
microinterruttori come di seguito mostrato:
ID
1
2
3
4
01
OFF
OFF
OFF
OFF
02
ON
OFF
OFF
OFF
03
OFF
ON
OFF
OFF
04
ON
ON
OFF
OFF
05
OFF
OFF
ON
OFF
06
ON
OFF
ON
OFF
07
OFF
ON
ON
OFF
08
ON
ON
ON
OFF
La numerazione da 9 a 16 è
disponibile solo per le tastiere e per i
Lettori di chiavi Digitali
09
OFF
OFF
OFF
ON
10
ON
OFF
OFF
ON
11
OFF
ON
OFF
ON
12
ON
ON
OFF
ON
13
OFF
OFF
ON
ON
14
ON
OFF
ON
ON
15
OFF
ON
ON
ON
16
ON
ON
ON
ON

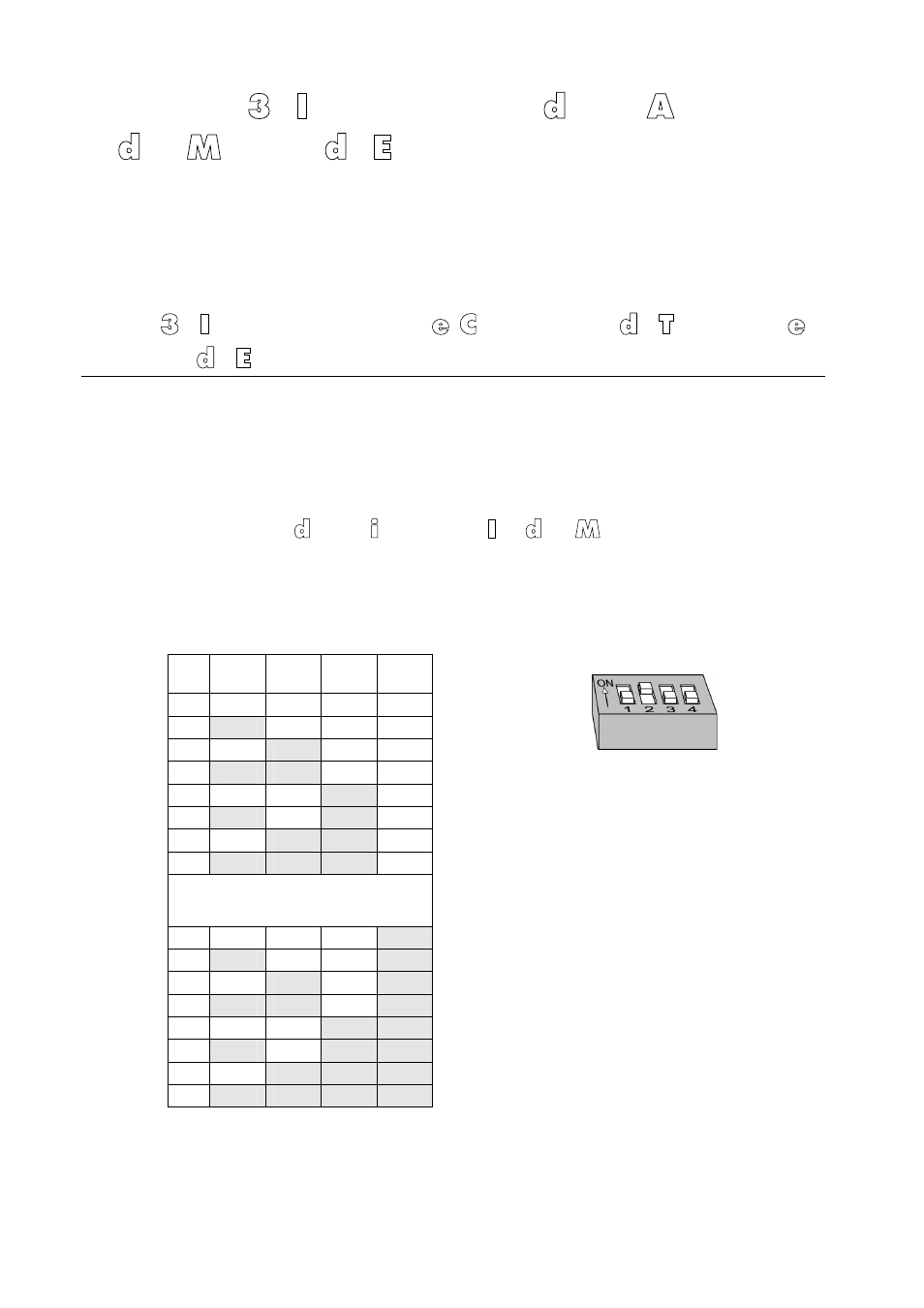

Figura 3-1: Predisposizione
Microinterruttori
I numeri di identificazione ID sono individuali
per ogni tipologia di Modulo (Tastiere,
Espansioni Zone, Moduli di Alimentazione,
etc.). Questo significa che collegati alla
centrale con il numero di identificazione ID
“01” ci saranno la prima Tastiera, il primo
Modulo di Espansione Zone, Il primo
Modulo di Espansione Uscite, il primo
Modulo di Alimentazione, ecc.. I secondi
Moduli in ognuna di queste categorie
verranno codificati con il numero di
identificazione I.D. “02”, ecc.. Il numero
massimo di moduli di Espansione è 8 per
ogni tipologia di modulo eccetto che per le
tastiere e chiavi digitali che possono arrivare
fino a 16 moduli ognuna.
