3-2 ProSYS – Manuale di Installazione e Programmazione
Installazione della Tastiera
NOTA:
Per informazioni sull’installazione della Tastiera Touchscreen, fare riferimento alle istruzioni della
Tastiera ProSYS Touchscreen fornite con il prodotto.
¾
Per installare la tastiera:
1. Aprire il coperchio della Tastiera: rimuovere il contenitore posteriore della tastiera
facendo leva con un cacciavite sulle due clip di blocco presenti nella parte inferiore della
tastiera, lato posteriore. Prestare attenzione per evitare di toccare i circuiti dei tasti durante
l’apertura del contenitore.
2. Predisporre il numero di Indirizzo ID: Impostare il numero di Indirizzo ID della tastiera
spostando i microinterruttori come da tabella illustrata nella Figura 3-1 alla pagina 3-1. (01
= prima tastiera, 02 = seconda tastiera e cosi via).
3. Collegamento al BUS: Collegare il cavo a 4 conduttori dai morsetti della tastiera ai
corrispondenti morsetti dell’interfaccia BUS della scheda principale del sistema ProSYS.
Le connessioni sono da morsetto a morsetto con codici colore. Ogni morsetto della
tastiera e della centrale ProSys è marcato come di seguito illustrato:
MORSETTI ESPANSIONE BUS
AUX COM BUS BUS
Colore RED
(Rosso)
BLK
(Nero)
YEL
(Giallo)
GRN
(Verde)

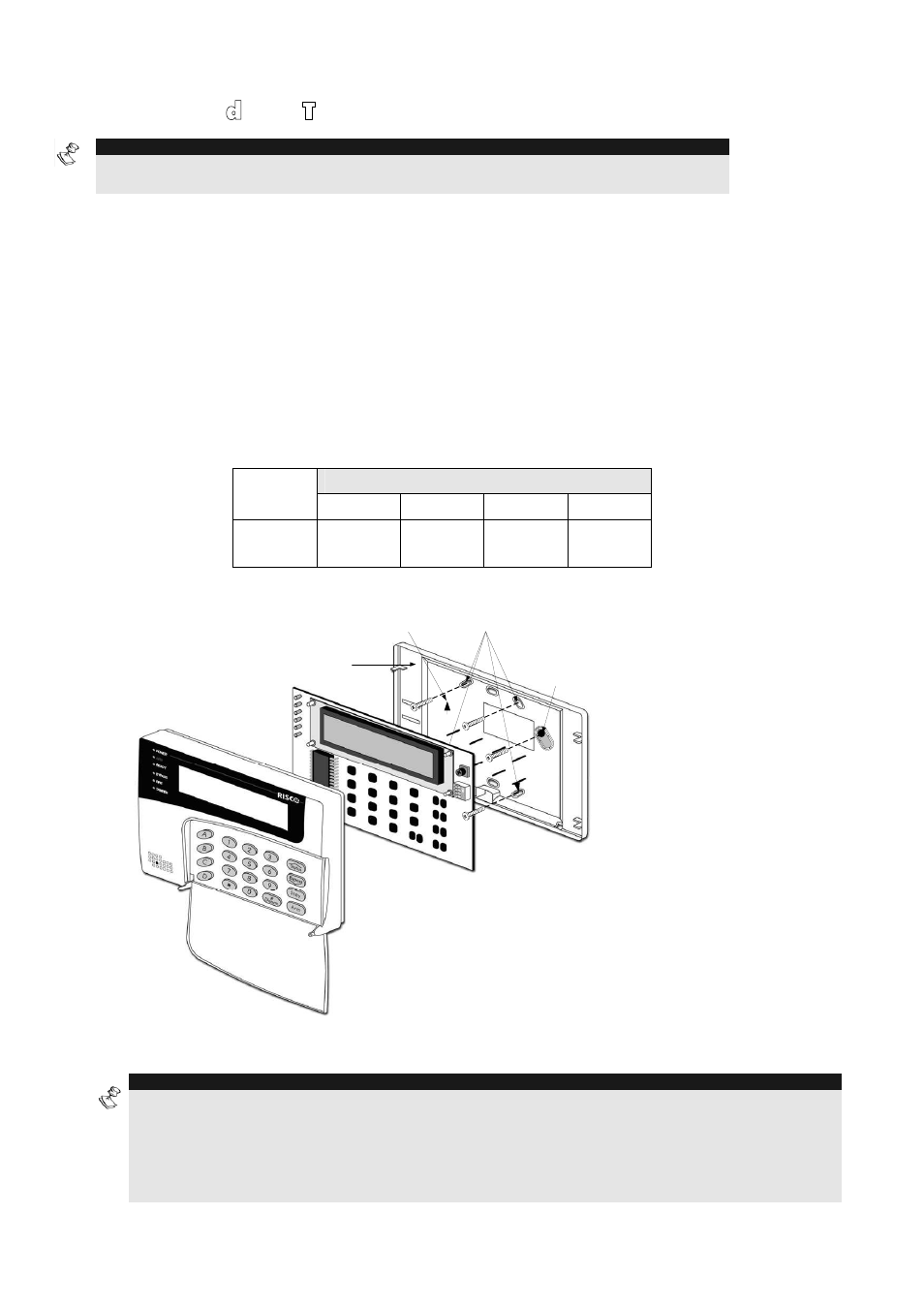

Figura 3-2: Installazione e Vista frontale Tastiera.
NOTA:
Sul lato destro della tastiera (vicino al banco di microinterruttori) è posizionato un piccolo potenziometro che
permette di regolare la luminosità ed il contrasto del display LCD. Si consiglia alimentare la tastiera è chiuderla
solo dopo aver regolato il contrasto e la luminosità del display.
Per prevenire eventuali cadute di tensione dovute alla lunghezza del cavo e al numero di moduli di espansione
installati, utilizzare un cavo schermato d’allarme di buona qualità con una sezione sufficiente (fare riferimento alle
tabelle per la scelta dei cavi nel Capitolo 1, Introduzione al Sistema ProSYS). La lunghezza massima del cavo
calcolando tutte le diramazioni è di 300 metri.
UP
Base tastiera Punto di fissaggio
del tamper
Freccia di
orientamento
Punti di fissaggio
a parete
