3-4 ProSYS – Manuale di Installazione e Programmazione
NOTE:
Il sistema di collegamento in parallelo supporta la connessione dei moduli in qualsiasi punto del bus con ogni tipo
di ramificazione (fare riferimento al Capitolo 2, Posizionamento e Cablaggio della Scheda Principale).
La lunghezza massima del cavo calcolando tutte le diramazioni è di 300 metri. (Fare riferimento alle tabelle per la
scelta dei cavi nel Capitolo 1, Introduzione al sistema ProSYS).
3. Connettere i morsetti “Zone” (Modulo 8 Zone: Z1-Z8; modulo 16 Zone Z1- Z16): Fare
riferimento alle fasi da 1 a 3 nel paragrafo Cablaggio degli ingressi di zona a Sensori e
Rivelatori del Capitolo 2, Posizionamento e cablaggio della Scheda Principale.
4. Alimentazione dei Dispositivi Ausiliari: Fare riferimento alla fase 4 nel paragrafo
Cablaggio degli ingressi di zona a Sensori e Rivelatori del Capitolo 2, Posizionamento e
cablaggio della Scheda Principale
.
Cablaggio dei Moduli di Espansione Uscite

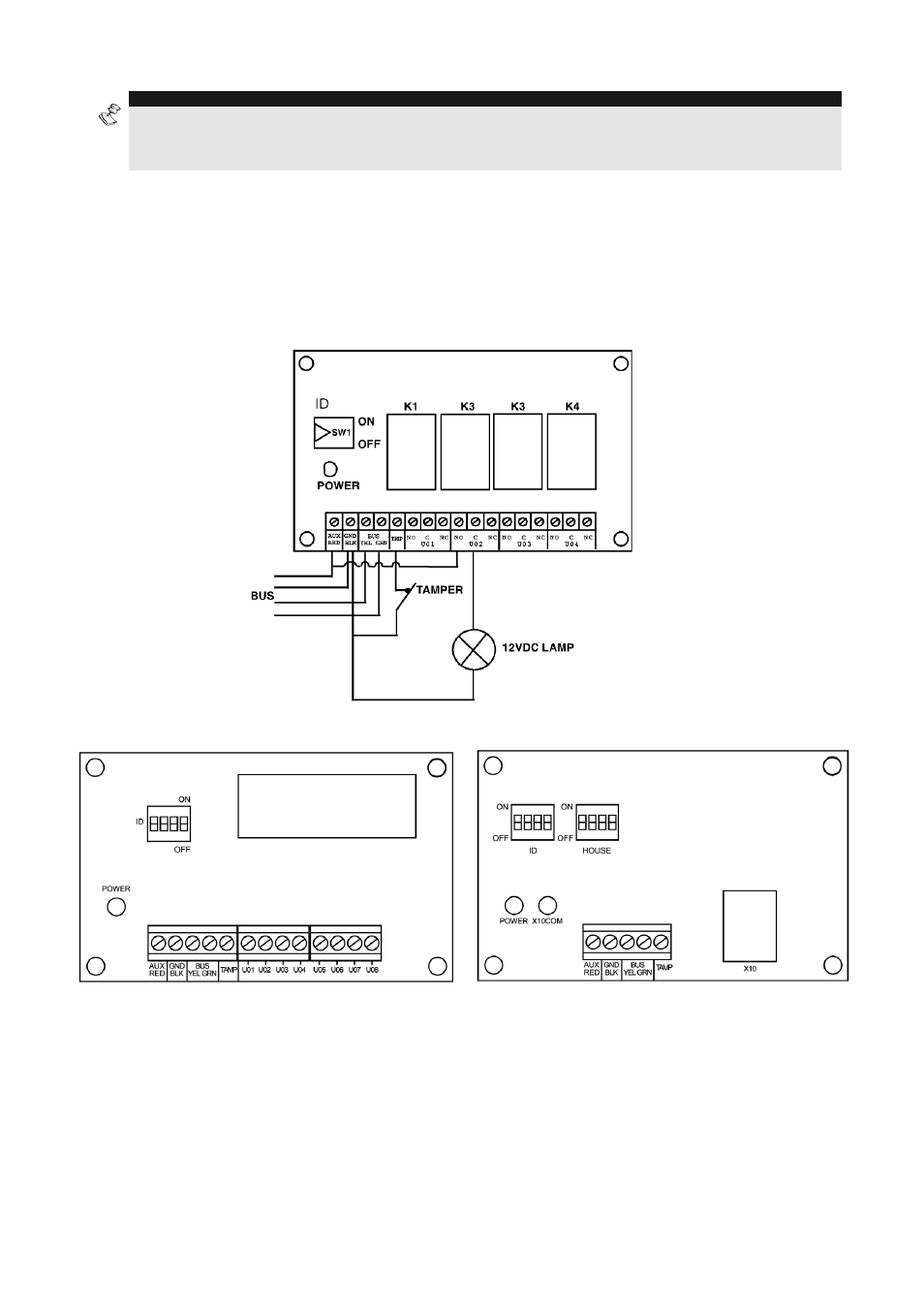

Figura 3-5: Modulo di Espansione Uscite UO4 (Esempio di Cablaggio di una uscita)
Figura 3-6: Modulo di Esp. Uscite E08 Figura 3-7: Modulo di Esp. Uscite X-10
