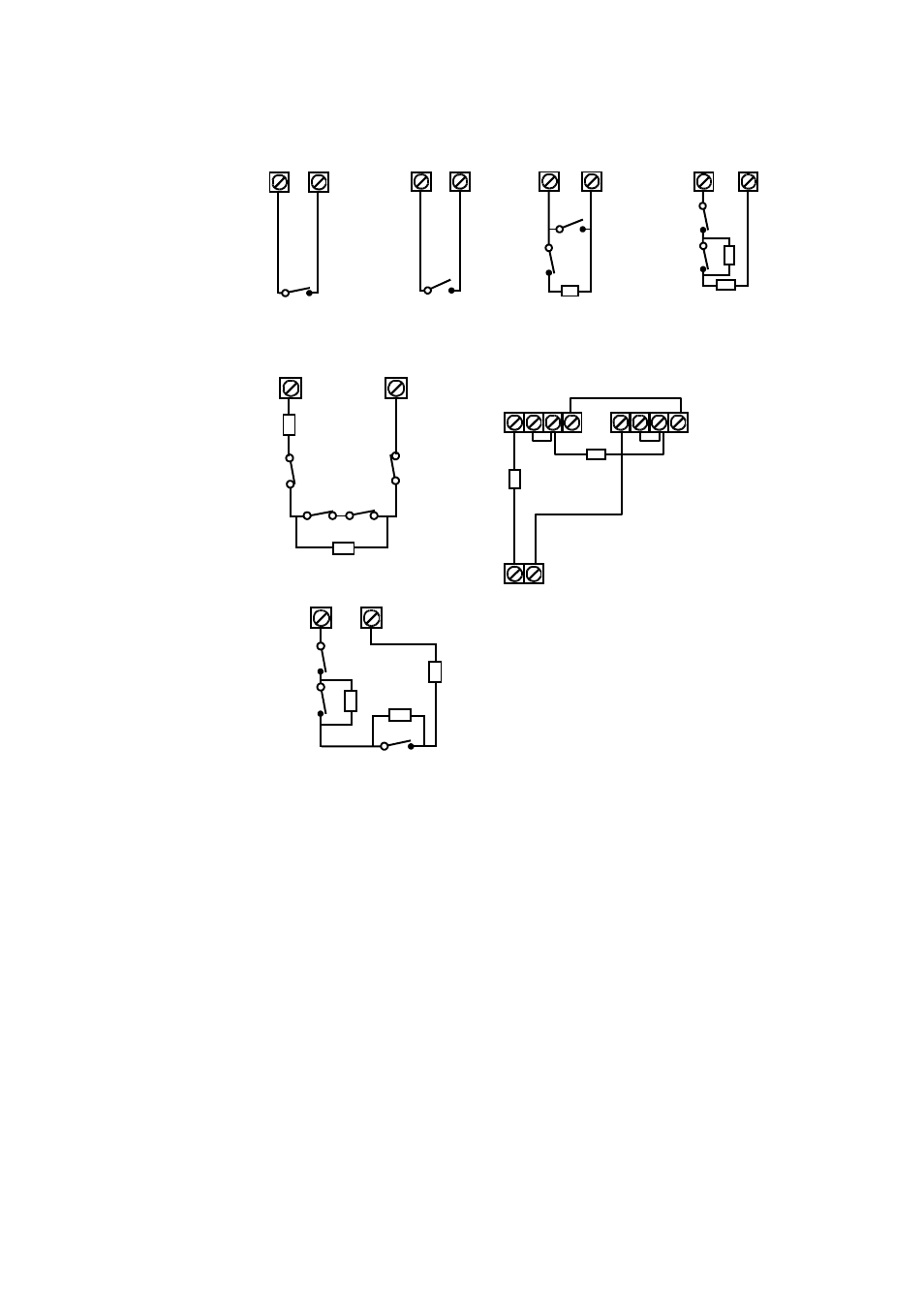

Lo schema seguente illustra tutte le connessioni possibili dei sensori e rivelatori agli ingressi di zona del
sistema ProSYS.
Figura 2-4: Schema di Collegamento delle Zone
Cablaggio dei Dispositivi Ausiliari (Sensori)
¾
Per cablare l’alimentazione dei dispositivi ausiliari:
Utilizzare i morsetti di alimentazione ausiliaria marcati AUX (+) e COM (-) per alimentare
Rivelatori di movimento, sensori di rottura vetro e altri sensori che richiedono una
alimentazione 12 Vcc.
N/C
N/O
4.7K
6
.8
K
N/O
RELE' DI
FAULT/AM
RELE' DI
ALLARME N/C
4
.7
K
6
.8
K 12K
1 2
4.7K
6.8K
TAMP ALM TAMP ALM
CONTATTO 1 CONTATTO 2
4.7K
INTERRUTTORE
TAMPER N/C
RELE' DI
ALLARME N/C
ZONA
TAMPER N/C
CONTATTO 1
TAMPER N/C
CONTATTO 2
INTERRUTTORE
TAMPER N/C
4.7K
6.8K
CONFIGURAZIONE ZONA
NORMALMENTE CHIUSA
CONFIGURAZIONE ZONA
NORMALMENTE APERTA
CONFIGURAZIONE ZONA
CON RESISTENZA EOL
CONFIGURAZIONE ZONA CON
DOPPIA RESISTENZA EOL
CONFIGURAZIONE ZONA CON DOPPIA
RESISTENZA EOL PER 2 SENSORI.
SCHEMA DI COLLEGAMENTO
CONFIGURAZIONE ZONA CON DOPPIA
RESISTENZA EOL PER 2 SENSORI.
SCHEMA DI COLLEGAMENTO
CONFIGURAZIONE ZONA
CON TRIPLA RESISTENZA EOL
